Remington 700 wird ein Bullpup: Teil 3 – Planung

Veröffentlicht am 20. Mai 20186. Oktober 2018 von marvkoe

Schießsportliche Disziplinen meiner Verbände, die das Schießen mit „beliebigen“ Schäften, also solchen, die nicht notwendigerweise käuflich zu erwerben sind, zulassen, haben hohe Gewichtsgrenzen für die jeweiligen Waffen von bis zu 10 kg.

Da ich mich für den Lauf mit 28″ Länge und 1,2″ durchgehendem Durchmesser entschieden habe, bringt allein dieser, mit der Systemhülse und dem Verschluss, ca. 4,5 kg auf die Waage. Mit der bereits gefertigten Mündungsbremse sind es gute 5 kg. Das IOR ZF mit Montageringen bringt auch noch einmal ca. 1 kg zusätzlich.

Bei der Planung des Schaftes hat dessen Gewicht keine vordergründige Rolle gespielt, wesentlich war der Aufbau aus einfachen geometrischen Formen, die sich gut / einfach mit Schrauben verbinden und einfach bearbeiten lassen. Nach ersten Schätzungen wird das Gewicht ziemlich genau auf die 10 kg hinauslaufen, eventuell sind auch noch „Erleichterungen“ notwendig.

Daraus ergab sich das SketchUp Modell V7, wie in Teil 1 schon gezeigt. Dazu einige Details:

Die Mündungsbremse wird auf den Lauf geklemmt, da bei der Bestellung an ein Mündungsgewinde nicht gedacht wurde. Durch den Laufdurchmesser von 1,2″ / 30,48 mm wurde eine umlaufende Klemmung mit einem geschlitzten Ende an der Mündungsbremse geplant, das die Mündung umfasst und am Außendurchmesser eine Kegel-Form aufweist. Eine Hülse mit passendem Innenkegel wird mit einem M45x2 Gewinde auf die Mündungsbremse geschraubt, festgezogen und klemmt damit die Bremse auf den Lauf.

Der größte Durchmesser beträgt ca. 50 mm an der Hülse auf Höhe des Gewindes. Weitere Details zur Bremse in Teil 4 der Serie.

Der barrelblock besteht aus einem inneren Kunststoff-Block, der den Lauf umschließt und einem Aluminium-Block, der Lauf und Kunststoff-Block mittels Schrauben klemmt, die Verbindung zum Rest des Schafts herstellt und die Schiene zur Aufnahme des Zielfernrohrs tragen wird.

Mit der Zweiteilung des Aufbaus können Fertigungsschwierigkeiten umgangen und eine Element zur Schwingungsdämpfung zwischen barreled action und Schaft eingebaut werden.

Die „Systemhülse“ gliedert sich ebenfalls in zwei Teile, die innere und die äußere Hülse. Die innere Hülse wird auf der Systemhülse der barreled action geführt und erlaubt die Verlagerung des Kammerstängels an das vordere Ende der Systemhülse. Die innere Hülse wird entsprechend ausgespart, um Magazin, Abzug und Auswurffenster nutzen zu können, sowohl in offener wie auch geschlossener Verschlussstellung mit dem 90° Öffnungswinkel des 2-Warzen-Verschlusses der Remington 700.

Die äußere Hülse umschließt die innere Hülse und ist mit dem Schaft verbunden. zwischen innerer und äußerer Hülse gibt es keinen Kontakt, das System kann also frei schwingen. Auch hier gibt es entsprechende Aussparungen für Magazin, Abzug und Auswurffenster sowie den Kammerstängel.

Der Rahmen ist das Rückgrat des Schafts. Er verbindet Vorderschaft und Schaftkappe, nimmt den Griff und das Magazin auf und beinhaltet den Abzugsmechanismus zur Ansteuerung des Timney Abzugs.

Der Rahmen ist für äußere Hülse, Magazin und Abzug ausgespart. An seiner Unterseite ist ein durchgehender Schlitz gefräst. Dieser nimmt eine Platte auf, auf / an dem Griff, Abzugsmechanismus und Magazinhalter befestigt werden. Der Vorderschaft besteht aus einem Aluminium-Profil (I-Typ Nut 5 80 x 40 mm), das noch herum lag (in verschiedenen Modellversionen auch schon verarbeitet worden).

Die Planung ist relativ grob und dient zuvorderst der Materialplanung. Auf Basis der Planung entstand die Materialliste mit Platten, Rohren und Stäben, vorwiegend aus Aluminium 7075-T6 und 6060. Die Mündungsbremse besteht aus C45 Werkzeugstahl und der innere Kunststoffblock aus Polyamid 6.

Zielfernrohr IOR 4-28×50

Veröffentlicht am 9. März 201831. März 2019 von engineer78

Das Warten auf die erste eigene Waffe zieht sich ja leider endlos hin. Ich denke, da können fast alle Waffenbesitzer ein Lied von singen. Ein kleiner Trost ist es wenigstens, wenn so langsam schon mal das Zubehör angeliefert wird und man bereits im Vorfeld einige Dinge erproben kann.

Für einen Schützenkollegen in genau dieser Situation habe ich deshalb neulich mein AR-15 als Spielwiese zur Verfügung gestellt. Wie an der Überschrift ersichtlich, handelt es sich bei dem Ausrüstungsteil um ein Zielfernrohr der Marke IOR. Diese Firma ist in Rumänien ansässig und besteht seit 1936. Sie fertigt aktuell optische Ausrüstungen für Medizin, Freizeit und Militär.

Für Interessierte geht´s hier zur Homepage des Herstellers:

http://www.ior.ro/

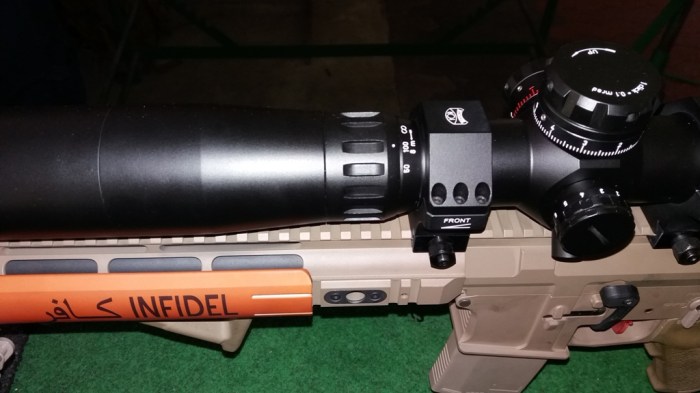

Bei dem Zielfernrohr handelt es sich um das Modell 4-28×50 IL FFP Mil/Mil mit einem Durchmesser des ZF-Tubus´ von satten 40mm! Bei einem derart großen Mittelrohr-Durchmesser wäre meine nächste Sorge, die dazu passenden Montageringe zu finden. Der Kollege hat dieses Problem glücklicherweise schon im Vorfeld gelöst und zwei passende Montageringe mitgebracht. Der Clou an diesen Teilen ist, dass der vordere Montagering niedriger ausfällt als der hintere und sich durch die innen liegenden sphärischen Klemmschalen automatisch eine Vorneigung des ZFs einstellt, wenn man den Abstand der Ringe zueinander variiert. Nach kurzer Zeit hatten wir den Dreh raus und konnten das ZF korrekt montieren, sodass dann immer noch alle Verstellmöglichkeiten am ZF gegeben waren.

Nach der Demontage des Lowers wurde das Upper mit dem darauf montierten Monstrum von ZF dann kurzerhand mittels Adapter auf dem Dreibein-Stativ befestigt, sodass durch Lauf und Zielfernrohr blickend schon eine grobe Voreinstellung für das Einschießen stattfinden konnte. Hier der stolze ZF-Besitzer höchstpersönlich bei der Arbeit:

Das Glas selbst besitzt wie auch aus der Bezeichnung ersichtlich, eine verstellbare Vergrößerung von 4- bis 28-fach. Am Okular befindet sich der Einstellring für die Dioptrien im Bereich -3 bis +3. Der Höhenverstellturm befindet sich auf 12 Uhr und fällt entsprechend dem Mittelrohrdurchmesser ebenfalls recht groß aus. Seine Klickverstellung ist leichtgängig und exakt, wie man es von höher preisigen Zielfernrohren erwarten kann. Der Anwender kann den Höhenverstellturm mit einem Verstellbereich von 120 MOA /41 MIL nullen und findet direkt darunter noch ein arretierbares Stellrad für den sog. „Second Impact“. Das bedeutet, dass der Schütze sich für eine Entfernung oder Laborierung seiner Wahl eine Markierung setzen kann, die er mit dem Höhenverstellturm dann in kürzester Zeit einstellen kann. Die Klickverstellung beträgt übrigens 0.1 MRAD, das ist auf 100m Entfernung bezogen, genau 1cm pro Klick.

Auf 9 Uhr befindet sich schließlich der Wahlschalter für die Intensität des Leuchtabsehens in 12 Abstufungen, wobei der erste von 12 Rastpunkten dabei auf die Funktion „Aus“ entfällt. Versorgt wird das Leuchtabsehen von einer Batterie des Typs CR123.

Auf 3 Uhr ist der Seitenverstellturm, auch er ist schön griffig mit sauberen Rastpunkten – hier gibt es ebenfalls keinen Anlass für Beanstandungen.

Weiter vorne am Objektiv findet man koaxial zum Tubus das Stellrad für den Parallaxenausgleich und hier sind wir auch an – meiner Meinung nach – einem der wenigen Mankos des Zielfernrohrs. Zum Verstellen der Parallaxe muss der Schütze nämlich seitlich weit nach vorne an das Mittelrohr des ZFs greifen, wenn er gleichzeitig im Anschlag bleiben möchte. Bei anderen ZFs, bei denen der Parallaxenturm hingegen auf der 9-Uhr-Position angebracht ist, finde ich die Handhabung ergonomischer. Weiterhin ist beim IOR die Parallaxen-Skala von oben ablesbar – und nun? Aufrichten und nachschauen? Das wäre umständlich. Schauen wir uns die Skala mal genauer an: Ganze drei Einstellung sind zu sehen für 50m, 100m und Unendlich. Das ist extrem wenig, lässt aber darauf hoffen, dass das Glas vielleicht einfach mit wenig Einstellmöglichkeiten auskommt. Ich jedenfalls kann nur einen Vergleich zu meinem Sightron SIII ziehen und bei diesem bin ich für die vergleichsweise feine Skala zum Parallaxenausgleich dankbar. Hier weiss ich mittlerweile, welcher Teilstrich zu welcher Entfernung gehört. Ich muss aber auch erwähnen, dass die Schiessbahn nach 300m zu Ende war und wir nicht ausprobieren konnten, wie schnell oder bequem sich die Parallaxe beim IOR auf größere oder wechselnde Entfernungen tatsächlich einstellen lässt.

Eine weitere Auffälligkeit war ein „Linseneffekt“, der aufgetreten ist, sobald man auf stärkster Vergrößerung durch das ZF blickt (damit ist nicht der dunkle Randbereich gemeint, der sich ergibt, wenn man den Augenabstand zu sehr vergrößert). Das könnte aber auch ein gängiger Effekt sein, immerhin ist mir das bei einem Glas von Kahles auf der IWA 2016 auch aufgefallen. Schaut man bei maximaler Vergrößerung korrekt durch das Glas, ergibt sich ein sehr gutes Bild und der Effekt fällt gar nicht weiter auf. Sei es nun, dass das menschliche Gehirn diesen Effekt verarbeiten kann oder dass es durch die nur sehr geringen Bewegungen des Gewehrs beim Zielen gar nicht weiter auffällt.

Kommen wir zum Absehen, es liegt in der ersten Bildebene (FFP, First Focal Plane) und gefällt mir ausgesprochen gut, weil darin wenig „Informationsflut“ enthalten ist – aber das ist natürlich Geschmackssache. Es verändert zwar seine Größe bei Verstellung des Zooms, allerdings bleiben alle geometrischen Größen im Verhältnis erhalten, sodass Bilder stets wahrheitsgetreu zu sehen sind und das Ermitteln von Entfernungen weiterhin gut möglich ist.

Die Sonnenblende ist schließlich im Lieferumfang enthalten und muss meiner Meinung nach immer montiert sein, damit ZFs immer so groß wie möglich erscheinen! 🙂

Das nachfolgende Schussbild entstand liegend mit Zweibein und Sandsack am Hinterschaft auf einer Distanz von 100m durch einen Gastschützen, der an diesem Tag zum ersten Mal überhaupt schoss. Die Vergrößerung war mit 28-fach voll aufgedreht. Daraus ergeben sich für mich zwei Erkentnisse: Erstens kann man mit dem Glas, das für eine Distanz von 100m sicherlich „oversized“ ist, auf genau dieser Entfernung kaum etwas falsch machen und zweitens stimmt die Präzision meines AR´s nach mittlerweile rund 2200 Schuss glücklicherweise immer noch!

Mein Fazit:

Ein Zielfernrohr, das mit seinem großen Mittelrohrdurchmesser ordentlich aus dem Rahmen fällt und das bisher bekannte Erscheinungsbild von großem Objektiv und schlankem Mittelrohr dadurch hinter sich lässt. Der Übergang vom 40mm- Mittelrohr zum 50mm-Objektivdurchmesser ist marginal und lässt das ZF damit sehr massiv, fast schon überdimensioniert erscheinen.

Mir gefällt gerade das aber ausgesprochen gut und auch die Leistung lässt mit 90% Lichttransmission (laut Hersteller) und einem subjektiv sehr klaren Bild wenig bis gar keine Wünsche offen. Ich hätte es am liebsten direkt auf meinem AR belassen, obwohl oder gerade weil es auch einen gewissen Stilbruch darstellt. Schafft man sich solch ein ZF für ca. 1800 Euro zzgl. Montageringe für ca. 150 Euro an, ist es auf einem Präzisionsgewehr wegen der größeren Reichweite natürlich sinnvoller aufgehoben. Erhältlich ist es hierzulande z.B. über die Firma Fortmeier http://www.ior-optik.de/ . Weitere technische Daten sind auf dieser österreichischen Seite einsehbar: http://www.ior-optik.com/Seite123.html .

HERA Arms the 15th, Kaliber .223 Rem.

Veröffentlicht am 4. März 201820. November 2020 von engineer78

Dies ist zwar nicht meine erste Waffe, aber zumindest die erste, über die ich berichten möchte. Nach dem Kauf einer Pistole 1911 und eines Repetierers wurde es Zeit für einen Halbautomaten, aber solch ein (relativ) teures Präzisionsgewehr wie die Savage 10 BA (den Bericht dazu könnt Ihr hier lesen) sollte es nicht noch einmal werden. Auch wollte ich nicht schon wieder ausschließlich im Liegen schießen, sondern das Treffen insbesondere im stehenden und knienden Anschlag trainieren. Im Hinblick auf den Munitionsbedarf und die damit verbundenen Kosten fiel die Wahl dann auf das Kaliber .223 Rem und nicht abermals auf .308.

Lange Zeit war ich auf das Modell 516 von Sig Sauer versteift, das in diversen Tests durchweg gut bewertet worden ist und sich durchaus in dem preislichen Rahmen befand, den ich mir gesetzt habe. Dann habe ich aber festgestellt, dass ich für annähernd dasselbe Geld eine Waffe bekomme, die ich auch noch selbst konfigurieren kann und somit fiel die Wahl auf Hera Arms. Ganz nebenbei habe ich damit auch vom Piston-System zum Stoner-System gewechselt – zu den beiden Systemen gibt es ja auch genügend Argumente, die dafür und dagegen sprechen. Das für mich ausschlaggebende Argument war die Präzision. Mehr davon sagt man nämlich dem Stoner-System aufgrund von weniger bewegten Massen im Inneren der Waffe nach und ich habe mich davon beeinflussen lassen – glücklicherweise nicht zu meinem Nachteil. Hier muss ich ehrlichweise sagen, dass ich keine direkte Vergleichsmöglichkeit mit dem Piston-System habe, das sicherlich auch eine gute Präzision liefert. Somit kann ich aktuell nur die Präzision meiner Waffe mit Stoner-System beurteilen – und die ist für meine Begriffe richtig gut (siehe unten). Eines kann ich nach ca. 600 Schuss mit der Hera definitiv auch sagen: Der Reinigungsaufwand ist beim Stoner-System für mich absolut im erträglichen Bereich. Nebenbei bemerkt macht es mir sowieso Spass, die Waffe(n) zu reinigen – Neulinge halt …

Bei der Auswahl der Läufe habe ich mich mit Rücksicht auf die weiteste Distanz von 300m in meinem Verein dann für das Upper LS100 entschieden. Ich hatte die Hoffnung, in Sachen Lauf einen „Allrounder“ für die Distanzen 50m, 100m und 300m zu kaufen. Beim LS100 handelt sich dabei um einen 18“-Matchlauf komplett in schwarz (innen hartverchromt) ohne Mündungsfeuerdämpfer oder gar ein Gewinde dafür. Der Lauf wiegt ordentlich was und beim stehenden Schießen bekommt man dafür schnell die Quittung. Nach Jahren des Kraftsports habe ich zumindest einen kleinen Vorteil, aber ich muss sagen, es ist wirklich anstrengend. Selber schuld, ein Kollege hat mich schließlich vorher gewarnt …

Tja, soviel zum Thema „Hoffnung auf Allrounder“ …

Als Lower habe ich die Variante LS040 gewählt, dabei habe ich mich von jemandem beraten lassen, der schon einige Schäfte ausprobiert hat. Er ist im Vergleich mit anderen Magpul-Schäften eher im unteren Preissegment anzusiedeln aber ich würde ihn jederzeit wieder kaufen. Er ist sehr passgenau gefertigt, das muss man ihm lassen. Löst man die Arretierung, gleitet die Schulterstütze fast ohne zu wackeln auf der Buffertube hin und her. Betätigt man die Arretierung, macht der Schaft genau das, was er soll: Nämlich gar nichts mehr! Es klappert rein gar nichts und man spürt keinerlei Spiel, weder in Längs- noch in eine Drehrichtung. Auch die Verbindung von Upper zu Lower kann man mit wenigen Worten beschreiben: Spielfrei – und das ab Werk!

Den Verschluss habe ich in einer verchromten Variante geordert, er lässt sich mühelos mit einem Tuch abwischen und es bleiben keine Rückstände auf ihm zurück.

Farblich sollte es mal etwas anderes als schwarz sein, daher habe ich „Flat Dark Earth“ (FDE) als Waffenfarbe gewählt, das Zubehör von Magpul trifft diesen Farbton von HERA übrigens sehr gut. Insgesamt setzt sich mein AR-15 aus folgenden Komponenten zusammen:

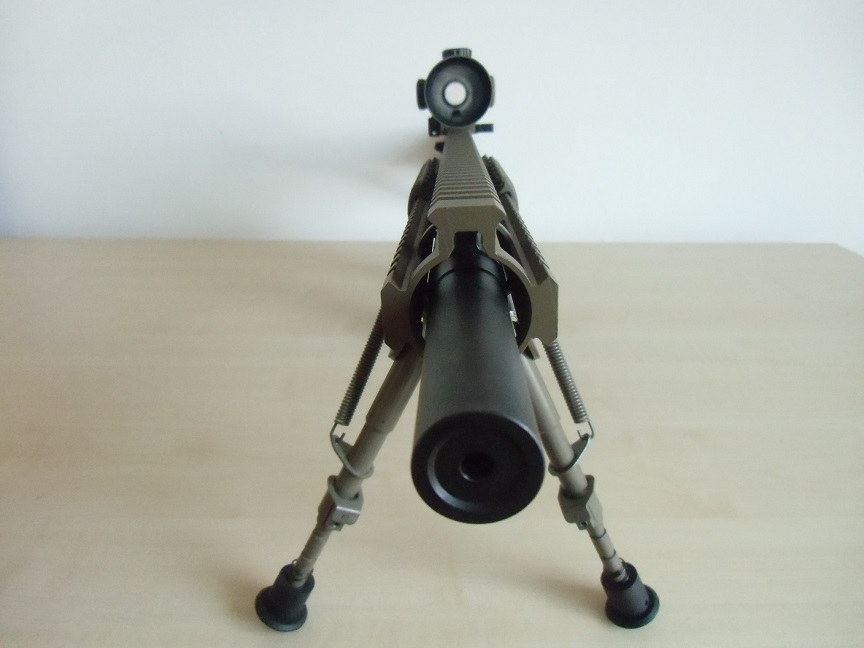

Upper LS100 HERA Arms in FDE (18“ Matchlauf im Kaliber .223 Rem., Farbe des Laufes: schwarz)
15“ Quadrail (Typ IRS) HERA Arms in FDE
Lower LS040 HERA Arms (Magpul CTR-Schaft mit Commercial Tube) in FDE
Magpul Handgriff MIAD in FDE
Magpul Frontgriff AFG II in FDE
Magpul Rail Cover XTM in FDE (2 Packungen)
Magpul und HERA-Magazine verschiedener Kapazität in FDE
JP-Federnsatz (wieder ausgebaut)
Tuning-Abzug Hiperfire 24C
GG&G Harris Bipod-Adapter
VLTOR BMC Mod3 (Large) Ladehebel

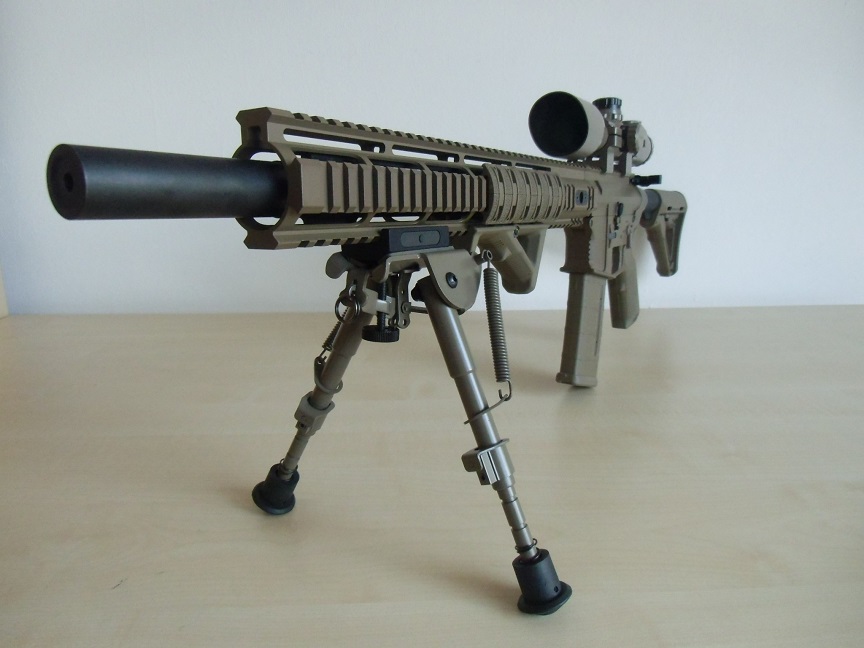

Zweibein als Harris-Klon 1A2-BRM vom großen Online-Versandhändler, lackiert in RAL 7006

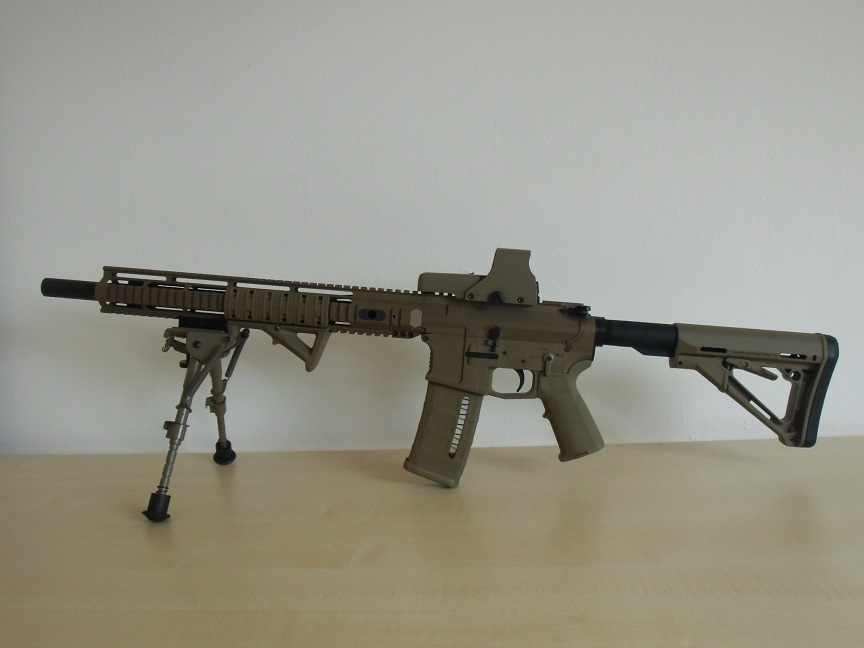

EOTech 512 Reflexvisier mit A65-Absehen, lackiert in RAL 7006, optional

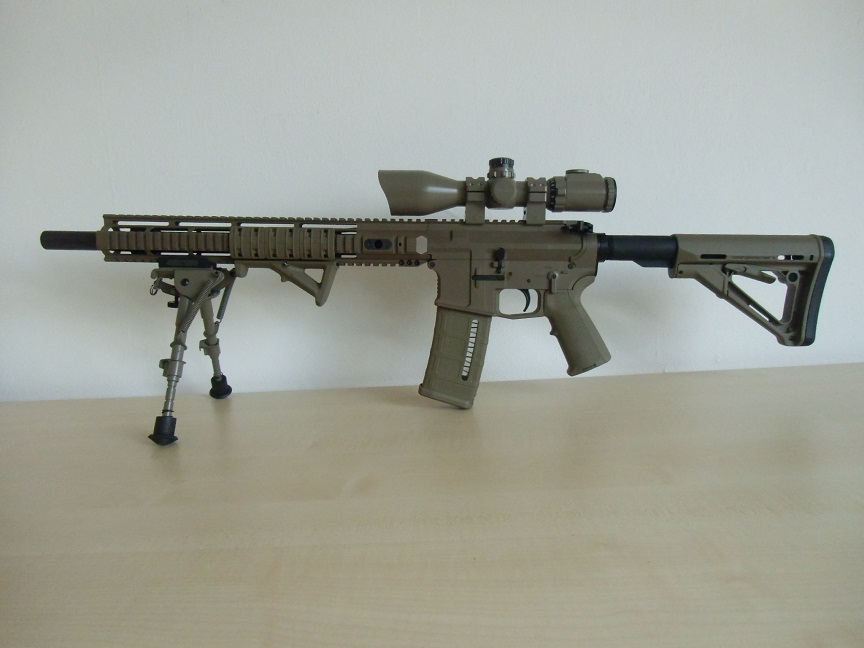

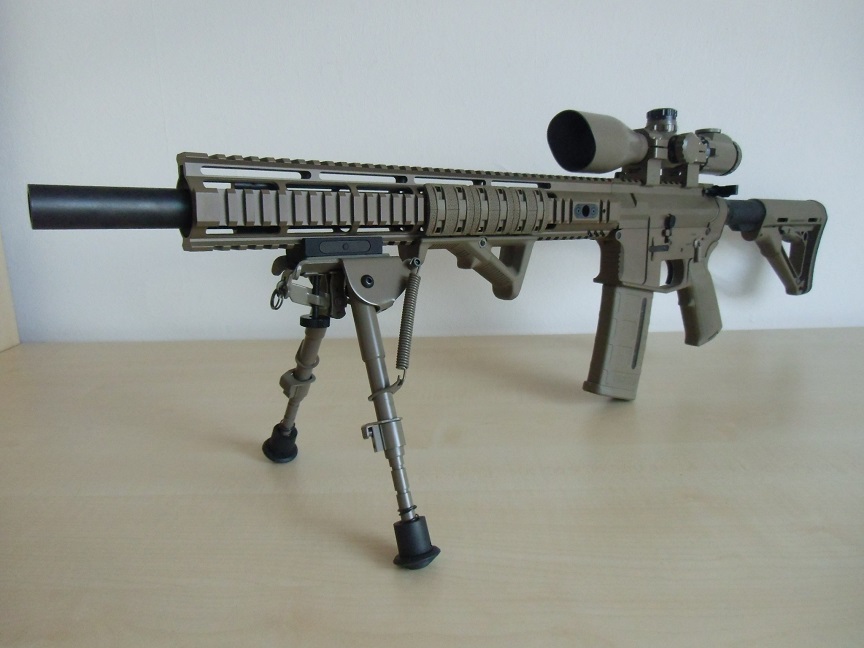

UTG Zielfernrohr SWAT 3-12×44 mit Mil-Dot-Absehen, lackiert in RAL 7006, optional
Magpul BAD Lever (auf den Bildern ist er noch nicht montiert)
Hydraulischer Rückstossdämpfer von Crosshair
Zielfernrohr Tac Vector Optics 3-18×50, lackiert in RAL 7006, optional

Weiteres Eigenbau-Zubehör ist:

Eigenbau-Hülsenfangsack für Picatinny-Schiene

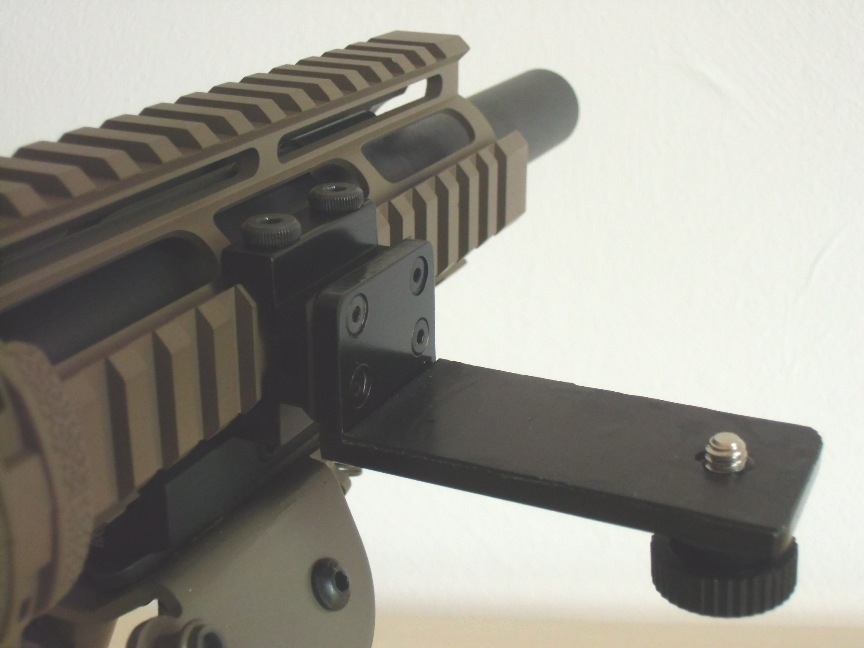

Eigenbau-Kamerahalterung für Picatinny-Schiene

Eigenbau-Picatinny-Adapter für Dreibein-Stativ

Mein Fazit zu den Komponenten:

Das Upper LS100 ist auf 100m sehr präzise, eignet sich wegen dem Gewicht des Matchlaufes aber nicht wirklich für stehendes oder kniendes Schießen. Hier muss definitiv ein Gewehrriemen her, um das auszugleichen. Auf 300m Distanz (dann natürlich mit Zweibein) wird nach meinen sportlichen Maßstäben noch eine gute Präzision mit 68gr.-Geschossen erreicht, weitere Laborierungen habe ich bisher nicht ausprobiert. Wer in der Oberliga mitschießen will, sollte sich aber lieber die längsten verfügbaren Läufe von 24“ kaufen. Das LS100 besitzt keinen Forward-Assist mehr, aber seien wir mal ehrlich – wer hat den jemals benutzen müssen? An entsprechender Stelle ist aber nach wie vor der kleine Höcker zum Abweisen der Hülsen vorhanden. Komischerweise hatte ich nicht nur am, sondern auch hinter dem Höcker Einschläge zu verzeichnen. Ich nehme an, dass einige Hülsen mit dem Boden auf den Höcker aufschlugen und durch die Drehbewegung dann nochmal darum herumgewirbelt wurden, bis sie schließlich mit dem Hülsenmund nochmal ans Gewehr geprallt sind. Hier hab ich mit ein wenig selbstklebendem Filz für Abhilfe gesorgt (siehe Bilder weiter unten).

Die 15“ Quadrail bietet mehr als genügend Platz für Zubehör aller Art und für meinen Geschmack würde ein kürzerer Handschutz an dem 18“-Lauf nicht schön aussehen. Hier steht eine schöne Optik dem zusätzlichen Gewicht gegenüber. Serienmäßig befinden sich an den Rails auf 3 und 9 Uhr QD-Ösen für entsprechende Riemen.

Zum Lower LS040 habe ich bereits weiter oben etwas über den Schaft geschrieben. Ladehebel, Magazinauslöser, Verschlussfanghebel und Sicherungshebel kommen ab Werk in keinem extravaganten Design und werden künftig auch nur ausgetauscht, wenn es der Bedienkomfort wirklich erfordert (siehe VLTOR BMC Mod3). Der bereits erwähnte Magpul CTR-Schaft ist Bestandteil des LS040 und besitzt vier Rastpunkte für die Arretierung, womit er sich 3x um je 20mm verlängern lässt – wem das nicht reicht, der findet mit Sicherheit noch eine höhere Endplatte als Zubehör. Auch am CTR-Schaft befindet sich wieder eine QD-Öse. Ein Staufach sucht man an diesem Schaft allerdings vergebens, ebenso gibt es keine verstellbare Wangenauflage.

Der Handgriff MIAD1 besitzt eine rauhe Oberfläche und eine ergonomische Erhöhung für den Fingerzwischenraum, die das Abrutschen bei feuchten Händen verhindern soll. Außerdem befindet sich unter der Griffkappe ein kleines Fläschchen aus Kunststoff, das man mit Öl, Reinigungsmittel etc. füllen kann.

Magpuls Frontgriff AFG II war für mich die optisch schönere Alternative zum rechtwinklig abgehenden RVG. Der AFG II liegt ergonomisch gut in der Hand und man hat hier die Möglichkeit, die Erhöhung für den Fingerzwischenraum optional zu montieren/demontieren. Im Lieferumfang enthalten ist nämlich noch ein weiterer Kunststoff-Clip in einer glatten Variante. Durch den Winkel des Griffs kann man die Waffe nach wie vor gut in die Schulter drücken.

Die Railcover von Magpul sorgen dafür, dass das Gewehr an den bisweilen scharfkantigen Nutfräsungen der Picatinny-Schiene etwas komfortabler gehalten werden kann. Beim Auspacken der Cover habe ich mich an meine Zeit des Modellbaus erinnert: Die Cover sind aus hartem Kunststoff, mir wären welche aus Gummi lieber gewesen (es lagen auch zwei Stück der Waffe bei, die waren zwar aus Gummi, jedoch schwarz und haben wirklich nur die Nuten abgedeckt; sog. „Rail Ladder“. Die Quadrail bekommt erst durch die Magpul-Cover eine rundlichere Form). Kleiner Tipp noch für die Montage / Demontage: Die Cover verankern sehr gut, die Anleitung empfiehlt Klebstoff für die Befestigung aber der ist nicht notwendig. Die Demontage erfolgt leicht durch gegenläufiges Drücken mit zwei Geschoßspitzen, Hebelbewegungen sorgen für bleibende Macken im Kunststoff.

Da die Magazine aus Kunststoff sind, sind sie natürlich leicht zu handhaben. Es wird zwar eine ganze Zeit dauern, aber durch den weicheren Werkstoff werden sich irgendwann die Magazinlippen abnutzen, sodass es wahrscheinlich irgendwann zu Störungen kommen wird. Das wird durch den Vorteil des geringen Preises und des geringen Gewichts aber wieder ausgeglichen, da legt man sich einfach noch ein paar Ersatzmagazine auf Lager. Sehr gut durchdacht ist bei beiden Herstellern (Hera Arms und Magpul), dass sich am Ende des Magazins ein Clip befindet, mit dem sich der Magazinboden entnehmen lassen kann. Dadurch lässt sich das Magazin dann sehr leicht demontieren und reinigen, aber auch eine Kapazitätsbegrenzung lässt sich bei Bedarf sehr einfach realisieren: Einfach im Baumarkt eine Winkelleiste 10x10x1mm aus Kunststoff besorgen, auf die gewünschte Länge abschneiden und von unten in die Ecke des Magazins einlegen. Dann den Magazinboden wieder drauf und den Sicherungsclip einstecken. Die Feder kann jetzt nur noch bis zur Oberkante des Winkelprofils eingedrückt werden, mit der Länge des Profils kann dann die Kapazität des Magazins bestimmt werden und von außen betrachtet bleibt es ein „großes“ Magazin.

Den JP-Federnsatz habe ich mir vom Händler bereits einbauen lassen, ohne dass ich vorher das Abzugsgewicht der Waffe überhaupt erprobt habe. Jetzt liegt es bei ca. 1600g. Der Abzug kriecht auf den letzten 1-2 Millimetern zwar ein bischen, aber das stört mich nicht weiter. Geld für hochwertigere komplette Abzugssysteme wollte ich einfach nicht ausgeben. Mittlerweile habe ich den originalen Abzug gegen einen Hiperfire 24c ausgetauscht, mehr dazu (inklusive Montageanleitung) könnt Ihr hier nachlesen.

Von Bipod-Adaptern gibt es eine ganze Menge Varianten und ich hab nicht viele ausprobiert. Meiner Erfahrung nach ist es wirklich sinnvoll, wenn der Adapter schon abgeschrägte Auflagen hat, um z.B. ein Harris-Zweibein aufzunehmen. Durch die größere Auflagefläche im Vergleich zu einer scharfen Kante verzeiht das System es eher, wenn man mal ruppig absetzt oder die Hand etwas eindreht. Wovon ich ganz klar abraten muss sind Rändelschrauben oder Rändelmuttern zum Fixieren des Adapters ohne Werkzeug. Ich bin wirklich keine schwache Person, aber ich konnte machen was ich wollte, der Vorgänger von Blackhawk hat sich beim Schießen immer wieder gelöst. Mit dem jetzigen Adapter von GG&G bin ich vollauf zufrieden, er besitzt neben einer Inbusschraube noch einen innen liegenden massiven Klemmblock (wie beim EOTech) von ca. 25-30mm Breite und bisher sind keine Probleme mehr aufgetreten. Man bezahlt für den Adapter von GG&G zwar etwas mehr, aber das Geld ist gut investiert!

Der Ladehebel ist bei mir notwendig geworden, weil ich ein ZF nachgerüstet habe, dass ich wegen des Augenabstands weit nach hinten setzen musste. Durchladen ging mit dem Originalhebel nach wie vor, es war aber etwas hakelig. Den VLTOR BMC habe ich in der größten Größe gekauft und man braucht keine Angst zu haben, dass man jetzt ´nen Riesen-Hebel vom AR abstehen hat – es sind gerade mal 22mm bis zum Lower-Gehäuse und der Komfort ist klasse. Wegen des höheren Drehmoments auf den Hebel öle ich die Gleitflächen von nun an etwas. Keine Ahnung, ob man das nicht ohnehin tun sollte …

Über den VLTOR BMC habe ich noch einen kleinen Bericht geschrieben, den Ihr hier nachlesen könnt.

Das „Harris-Zweibein“ ist gar keines und hat beim großen Online-Versandhändler gerade mal 23 Euro inkl. Versand gekostet. Ich hab´s mit meinem originalen Harris verglichen und komme auf ca. 95 % identische Teile. Wie man sieht, habe ich versucht, es in FDE zu lackieren – RAL 7006 kommt meiner Meinung nach am ehesten an den Farbton FDE heran.

Zum EOTech brauche ich nicht viel zu sagen, dazu kann man schon genug in anderen Foren lesen oder bei Youtube Videos schauen. Ich habe das Modell 512 mit A65-Absehen – Punkt und Kreis habe ich mir zwar scharfkantiger in der Abbildung vorgestellt, laut Kollegen ist das aber absolut normal. Auf eine Distanz von 100m liegend habe ich trotzdem gute Ergebnisse schießen können: Mit Zweibein und Ohrensack 2x Mouche, 5×10 und 3×9 – nach einer Eingewöhnungsphase versteht sich.

Das Zielfernrohr SWAT 3-12×44 von UTG habe ich mir gekauft, weil ich noch eine Alternative zum EOTech haben wollte, mit der man potentiell einfach besser trifft. Viel kosten sollte es nicht und nachdem ich genügend positive Feedbacks zu diesem Glas gelesen habe, wurde es dann gekauft. Ich mach´s kurz: Für das wenige Geld ist das Glas eine gute Alternative. In diesem Artikel gehe ich näher auf das ZF ein.

Zwei wichtige Fragen sind natürlich noch offen: Was „kann“ das AR und was kostet es?

Das unten zu sehende Schussbild entstand auf 100m sitzend mit Zweibein, ZF von UTG und Sandsack. Es handelt sich um eine BDS Kurzwaffenscheibe, die Mouche besitzt einen Durchmesser von 25mm, die „10“ einen von 50mm.

Ladedaten zu obigem Schussbild, 100m:

Achtung, es wird keine Garantie für die Richtigkeit der Ladedaten übernommen !

Wiederlader handeln auf eigenes Risiko !

Hülse: Lapua Match, Kailber .223 Rem
Zündhütchen: Federal Ammunition FA 205
Pulver: LOVEX S060 (ist ein einbasiges Pulver)
Menge: 23,5 gr.
Geschoss: Hornady #2267, 55gr.
OAL: 56,6mm
Crimp: Taper-Crimp, ca. 1mm ab Hülsenmund

Das unten zu sehende Schussbild entstand auf 300m liegend mit Zweibein, ZF von UTG und Sandsack. Es handelt sich um eine elektronische Anlage, die Mouche besitzt einen Durchmesser von 50mm, die „10“ einen von 100mm.

Ladedaten zu obigem Schussbild, 300m:

Achtung, es wird keine Garantie für die Richtigkeit der Ladedaten übernommen !

Wiederlader handeln auf eigenes Risiko !

Hülse: Lapua Match, Kailber .223 Rem
Zündhütchen: Federal Ammunition FA 205
Pulver: LOVEX S060 (ist ein einbasiges Pulver)
Menge: 20,8 gr.
Geschoss: Hornady BTHP #2278, 68gr.
OAL: 56,6mm
Crimp: Taper-Crimp, ca. 1mm ab Hülsenmund

Gekauft habe ich das Gewehr bei www.spartac.de für 1900 Euro inklusive Versand und Transportkoffer. Darin enthalten waren zum Zeitpunkt des Kaufs alle oben aufgelisteten Komponenten vom Upper LS100 bis einschließlich JP-Federnsatz. Aktuelle Preise sind bitte anzufragen.

Nachtrag Juli 2016:

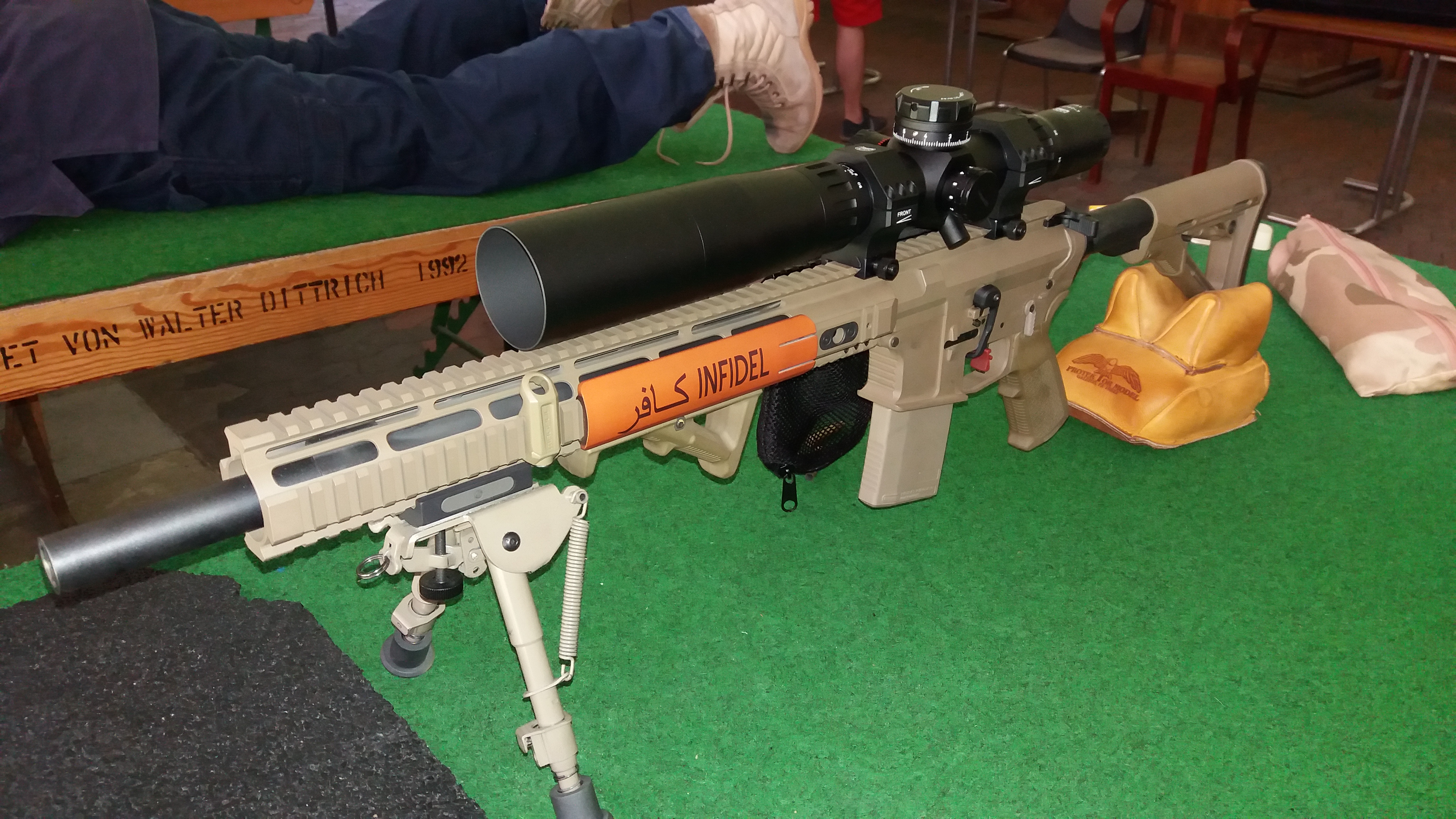

Kurzzeitige Montage eines ZFs 4-28×50 von IOR-Optik mit 40mm Tubus und Leuchtabsehen. Einfach krass…

Nachtrag Oktober 2016:

Im Oktober 2016 habe ich mein AR in der oben zu sehenden Konfiguration mit neuem ZF von Tac Vector Optics mit auf den Truppenübungsplatz genommen. Dabei habe ich eine Drop-Chart (sie kann im Bereich Downloads heruntergeladen werden) für Klickwerte bis einschließlich 700m Entfernung ermittelt. Bei einer Entfernung von 800m war dann leider der Verstellbereich des ZFs am Ende angelangt, die einschlagenden Geschosse konnten zwar noch beobachtet werden, eine zuverlässige und vor allem wiederholgenaue Ermittlung des Klickwertes war aber leider nicht mehr möglich.

Nachtrag August 2020:

Im Sommer 2020 habe ich es für nötig befunden, einen Laufwechsel vornehmen zu lassen. Die Streukreise sind seitdem – mit leichter Anpassung der Laborierung -noch enger geworden. Das AR sieht mit neuem Lauf und mit neuem Zielfernrohr S-TAC 4-20×50 von Sightron mittlerweile so aus und den Bericht zum Laufwechsel könnt Ihr unter diesem Link nachlesen.

Hier geht´s zum zweiten Teil des Reviews zum AR – noch mit altem Lauf.

Und hier geht es zum Bericht des neuen Uppers SRB 16,75″.
