DIY Hülsenfett zum Wiederladen

Nachdem ich in den letzten Monaten meine Langwaffenpatronen fleißig heiß entladen habe, steht in logischer Konsequenz auch das Aufmunitionieren wieder auf dem Plan. Bei mir heißt das natürlich wiederladen statt kaufen. Das dazu benötigte Hülsenfett habe ich bisher von Dillon gekauft und war damit eigentlich recht zufrieden. Eigentlich, bis auf den Preis…

Die beiden zuletzt gekauften Pumpflaschen habe ich zu je 17€/230ml (zzgl. Versand) bei Egun gekauft. Macht zusammen also 34€ für 460ml Hülsenfett. Gehalten haben die beiden Flaschen schätzungsweise 2 Jahre, eine kleine Restmenge von vielleicht 50ml ist aktuell noch übrig.

Schaut man sich die Inhaltsangabe der Flasche an, so fällt diese äußerst kurz aus: Lanolin und Alkohol. Lanolin ist hierzulande auch unter dem Begriff „Wollwachs“ bekannt und ist ein natürliches Produkt, das bei der Haltung von Schafen gewonnen wird, soweit meine Recherche bei Wikipedia. Alkohol kennen die meisten auch, hier wird aber eine hohe Konzentration für eine technische Anwendung benötigt. Aus steuerlichen Gründen wird der hergestellte Alkohol dazu „vergällt“, d.h., er wird durch Zusatzstoffe für den Genuss unbrauchbar gemacht. Ansonsten wäre er in der benötigten Konzentration preislich uninteressant.

Wer das Hülsenfett von Dillon oder anderen Herstellern ebenfalls benutzt, wird wohl kaum andere oder mehr Inhaltsstoffe auf der Verpackung finden und so dürfte die eigene Herstellung dieses Hülsenfetts keine große Aktion werden und genau davon berichte ich in diesem Beitrag.

Für den Kauf der nachfolgenden Produkte habe ich mich entschieden:

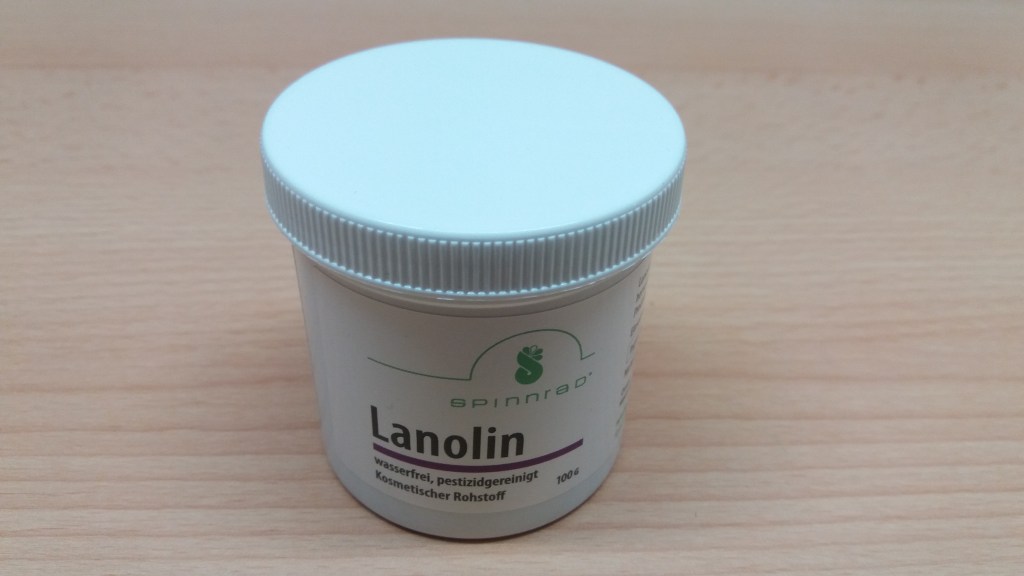

  • 100g Lanolin (rein und wasserfrei) aus der Apotheke für 5€.
  • 1 Liter Isopropanol (99,9%) von Amazon für 8,90€ inkl. Versand für Prime-Kunden.

Sowohl Lanolin als auch Alkohol sind natürliche Produkte und können im Rahmen unserer Verarbeitung und späteren Anwendung als ungefährlich eingestuft werden. Von dem Verzehr des Alkohols rate ich vorsorglich mal ab…

Für das Wiederladen der Langwaffenhülsen wird eigentlich nur das Lanolin benötigt. Wäre das Auftragen des reinen Fetts auf die Hülsen nicht so umständlich, könnte auf den Alkohol auch ganz verzichtet werden, aber er dient als Trägerstoff für das darin gelöste Fett und macht das Ganze durch eine Pumpflasche erst leicht anwendbar.  Aus dem Grund lässt man die eingesprühten Hülsen auch einige Minuten ruhen, bevor man sie zum Wiederladen weiterverwendet: Der Alkohol verflüchtigt sich dank seiner hohen Konzentration recht schnell und übrig bleibt ein hauchdünner Film Lanolin auf der Oberfläche der Hülse. Bei meiner Recherche im Internet bin ich auf verschiedene Mischungsverhältnisse gestoßen: Manche Anwender empfehlen 1 (Lanolin): 8 (Alkohol), andere wiederum 1:12. Ich habe mich wegen der 0,5 Liter fassenden Vorratsflasche für das Verhältnis 1:8 entschieden. Die Flasche wird durch 50g Lanolin und 400ml Isopropanol dann fast voll. Nebenbei ergibt das 450ml Hülsenfett und man erhält einen direkten Preisvergleich zu den Produkten von Dillon (s.o.): Statt 34€ für rund einen halben Liter von Dillon, entstehen bei der DIY-Variante so lediglich Kosten von 7€. Ja, auf einen geschätzten Zeitraum von 2 Jahren sind auch 34€ wirklich erträglich, aber mir geht es auch darum, es mal selbst auszuprobieren…

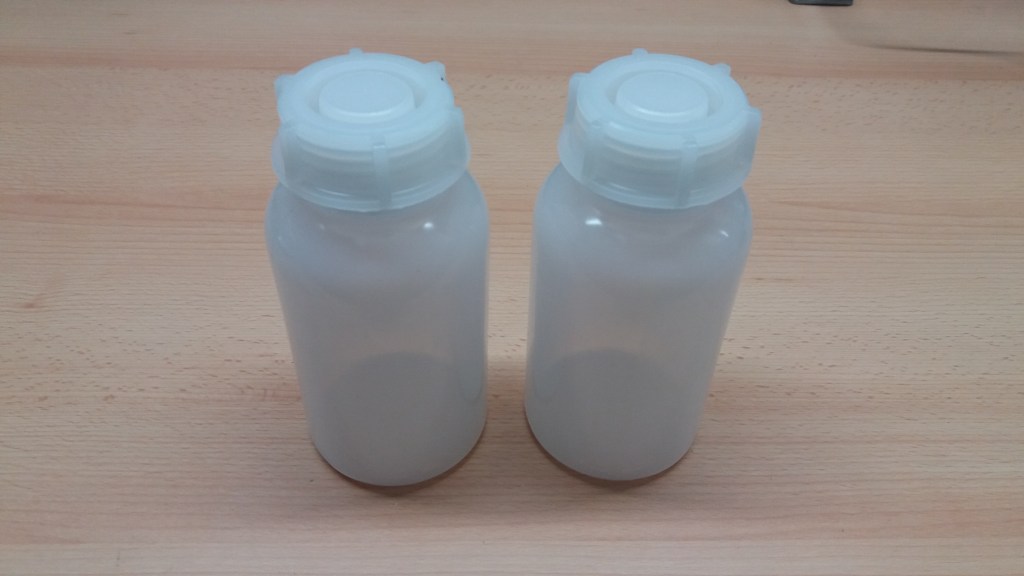

Ich habe mir zwei Weithalsflaschen besorgt, in denen ich das Hülsenfett anmischen werde. Das Lanolin ist zwar noch recht fest, aber man kann es durch die große Öffnung der Flasche gut portionieren. Auch der Alkohol kann dadurch später ohne einen Trichter hinzu gegossen werden. Die Abmessung kann durch eine Haushaltswaage oder nach Augenmaß erfolgen. Ich habe die komplette Dose Fett übrigens mit einem Cuttermesser halbiert und die Halbschalen dann damit ausgekratzt. Mit einer langen Klinge kann man das Fett auch gut im Flascheninneren abschütteln und es bleibt nur wenig davon am Flaschenhals haften. Vom Alkohol wird zunächst nur die Hälfte der geplanten Gesamtmenge von 400ml dazugegeben.

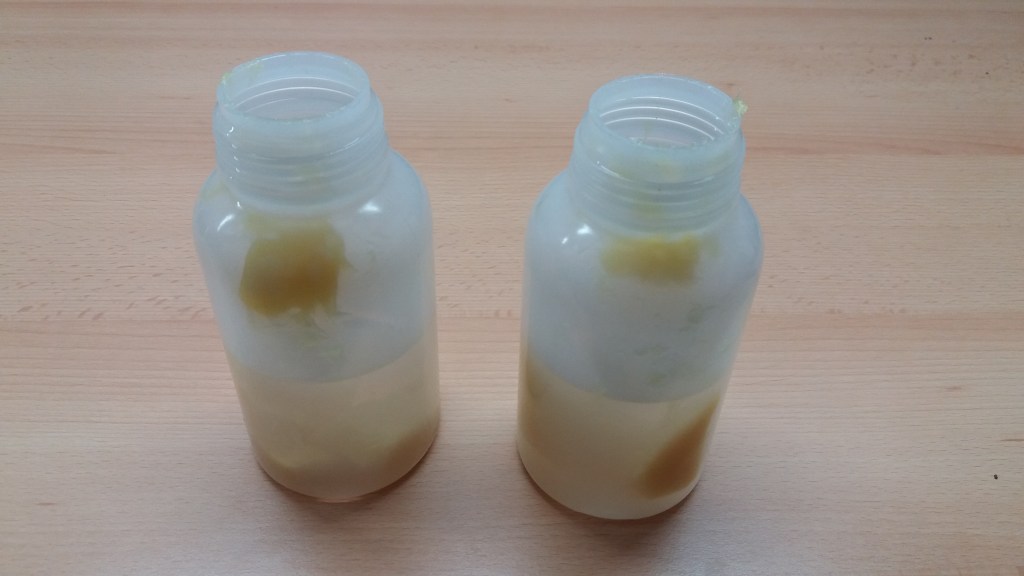

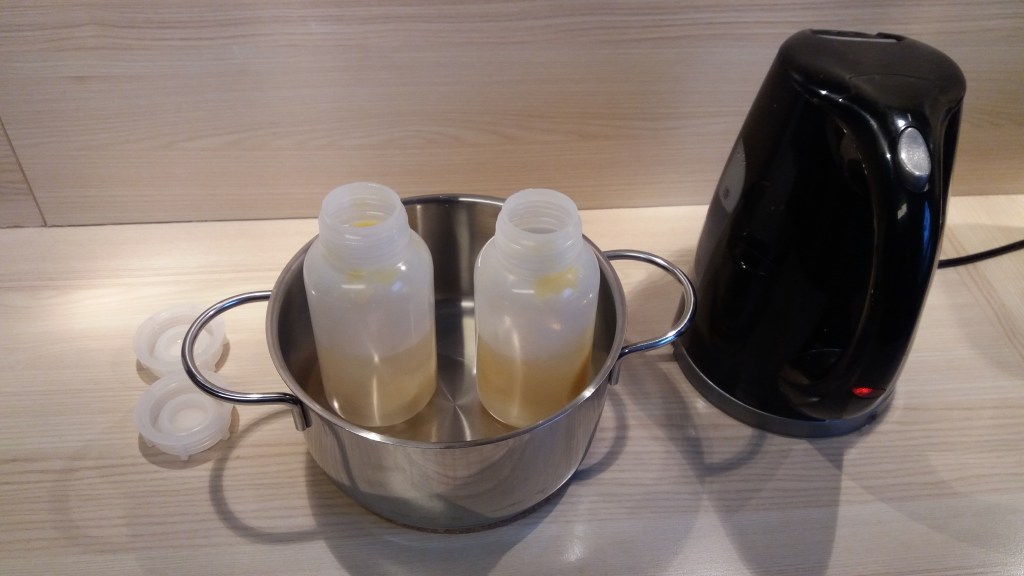

Das Lanolin ist jetzt noch nicht imstande, sich vollständig in dem Alkohol zu lösen, also helfen wir mit einem heißen Wasserbad etwas nach. Ein großer Topf und ein Wasserkocher erledigen hier die Arbeit für uns. Ich habe gewartet, bis das Wasser gekocht hat und habe es dann in den Topf geschüttet. Achtet darauf, den Deckel der Flaschen zur Druckentlastung zu öffnen oder ganz herunter zu nehmen! Nach 10min Ruhezeit hat sich das Fett verflüssigt und am Boden der Weithalsflasche abgesetzt. Etwaiges Fett, dass beim Einfüllen am Flaschenhals geblieben ist, wird mit  der Zeit ebenfalls flüssig und sinkt zu Boden. Bei der rechten Flasche wurde der Inhalt bereits geschüttelt. Achtet darauf, den Wasserpegel in Eurem Wasserbad nur so hoch wie notwendig zu füllen, da die Flaschen imstande sind, umzukippen.

Anschließend den restlichen Alkohol dazu geben und nochmals durchschütteln – das Hülsenfett ist dann fertig zur Anwendung. Es ist übrigens normal, wenn sich die Bestandteile nach einer gewissen Zeit der Lagerung etwas voneinander absetzen sollten. Das passiert bei den namhaften Herstellern auch – wie gehabt vor Gebrauch einfach etwas Schütteln und die Sache ist erledigt.

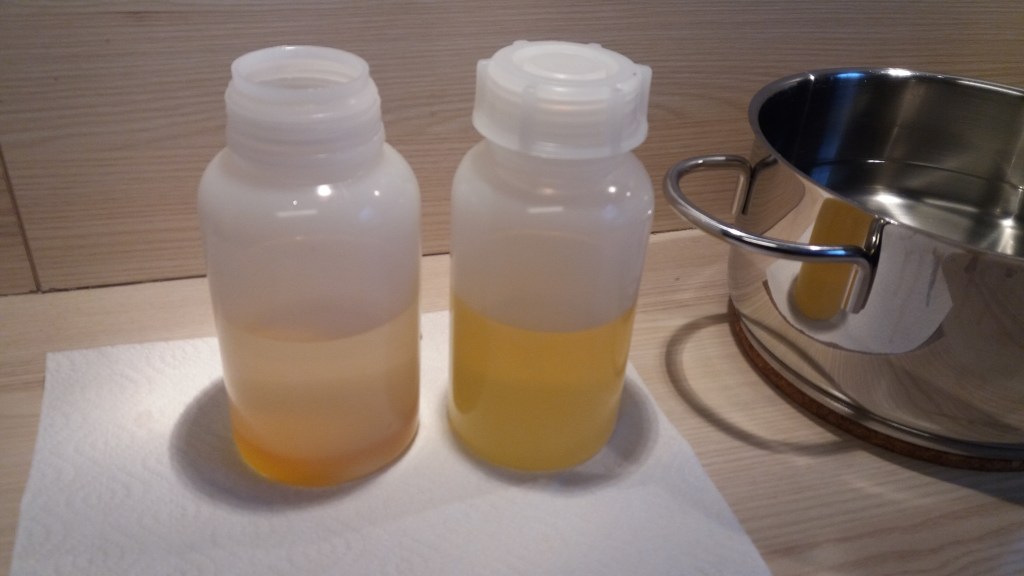

Zum Schluss nochmals ein Farbvergleich zwischen Dillon Hülsenfett und dem DIY-Hülsenfett. Man erkennt eindeutig, dass mein Hülsenfett wesentlich gelblicher in der Farbe ist. Das mag am verwendeten Fett oder dem Mischungsverhältnis liegen, wie bereits erwähnt reicht das von 1:8 bis hin zu 1:12.

Wiederladen mit 3D-Druckteilen

Ich hatte mir bereits vor langer Zeit Gedanken darüber gemacht, wie man die zahlreichen Arbeitsschritte beim Wiederladen – insbesondere von Langwaffenhülsen – vereinfachen kann. Diese Ideen habe ich im lange zurückliegenden Beitrag Wiederladen – Die Suche nach Komfort bereits vorgestellt. Meine darin gezeigten Hilfsmittel haben sich seither nicht mehr geändert, sie funktionieren nach wie vor zufriedenstellend. Allerdings muss man für die Anfertigung einiger Kleinteile leider eine Standbohrmaschine und eine Drehbank besitzen, wodurch der Nutzerkreis schon stark eingeschränkt ist. Ich habe also nun endlich mal die Zeit gefunden, diese Teile für die Herstellung in einem 3D-Drucker zu modifizieren und stelle sie in diesem Beitrag zur Verfügung. Die Teile sind nach dem Ausdrucken zwar immer noch nicht gebrauchsfertig, aber mit erheblich weniger Werkzeug fertig zu stellen. Ein metrischer Gewindeschneidsatz und eine Handbohrmaschine müssen aber immer noch verfügbar sein.

Wichtig wäre vorab zu erwähnen, dass die Teile zur Verwendung mit einem Lee Perfect Powder Measure und der Pulverwaage „Eliminator“ von Dillon gedacht sind. Außerdem müssen alle heruntergeladenen 3D-Dateien in Ihrer Dateiendung vor dem Drucken von „.docx“ in „.STL“ umbenannt werden!

Um diesen Beitrag in sich schlüssig abzurunden, komme ich leider nicht umher, die Konstruktion ein zweites Mal zu beschreiben. Ich versuche, mich kurz zu fassen:

Dillon Eliminator



Ich habe die Pulverwaage an meinem Sitzplatz in Augenhöhe auf eine kleine Plattform montiert. Den Pulverfüller „Lee Perfect Powder Measure“ habe ich mittels einer kleinen Konsole so montiert, dass dessen Pulver direkt in das Schälchen der Eliminator hineinfallen kann. Zum Bestimmen einer geeigneten Position sollte das neue Fallrohr Version 7 bereits montiert sein. Es ersetzt das alte Fallrohr mit seiner Prallhülse aus dem ersten Beitrag.

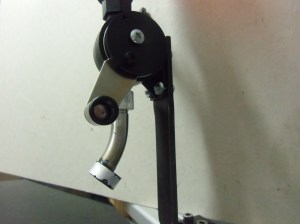

Lee Perferct Powder Measure 1
bisheriges Fallrohr

Fallrohr_V7



Das Fallrohr allein bringt schon einen Vorteil in Sachen Handling und Zeitersparnis, noch besser wird es mit dem Powder-Trickler, der das Pulver direkt in das Schälchen der Pulverwaage zuführen kann. Hierzu habe ich eine Version erstellt, die beim Ausdrucken Material spart. Das Zuführrohr sollte nicht gedruckt werden, greift hierzu besser zu einem Metallröhrchen aus dem Baumarkt oder so (Außendurchmesser 5-6mm reicht aus). Die quer liegende Bohrung besitzt einen Durchmesser von 3,9mm und kann leicht auf den Durchmesser des später verwendeten Metallröhrchens aufgebohrt werden. Vergesst nicht, dem Metallrohr später noch eine V-Kerbe zu verpassen – siehe Zeichnung – und das eine Ende mit Klebstoff, Gummi etc. zu verschließen. Die axial liegende Bohrung im Standfuss des Powder Tricklers besitzt einen Durchmesser von 5mm. Hier könnt Ihr noch auf D=5,2mm aufbohren und zur Befestigung ein Gewinde M6 hineinschneiden. Für den Trickler wird außerdem noch das Antriebsrad benötigt. Es besitzt eine umlaufende Ringnut mit Breite 3mm, damit mittels O-Ring oder einer geeigneten Schnur ein Antrieb erfolgen kann. Die axiale Bohrung besitzt 4,1mm Durchmesser und muss ebenfalls auf den Durchmesser des späteren Metallrohrs aufgebohrt werden. Zu Sicherung des Antriebsrads befindet sich noch eine Querbohrung mit D=2mm im vorderen Absatz. Hier ist auf D=2,5mm aufzubohren und eine Gewinde M3 reinzuschneiden. Mittels Madenschraube kann das Antriebsrad dann auf dem Metallrohr fixiert werden. Damit das Pulver überhaupt durch das Rohr rieseln kann, muss der Trickler leicht schräg aufgestellt werden. Legt ihm vor der Befestigung des Standfußes einfach einseitig etwas mit einer Höhe von 1 bis 1,5mm Höhe unter.

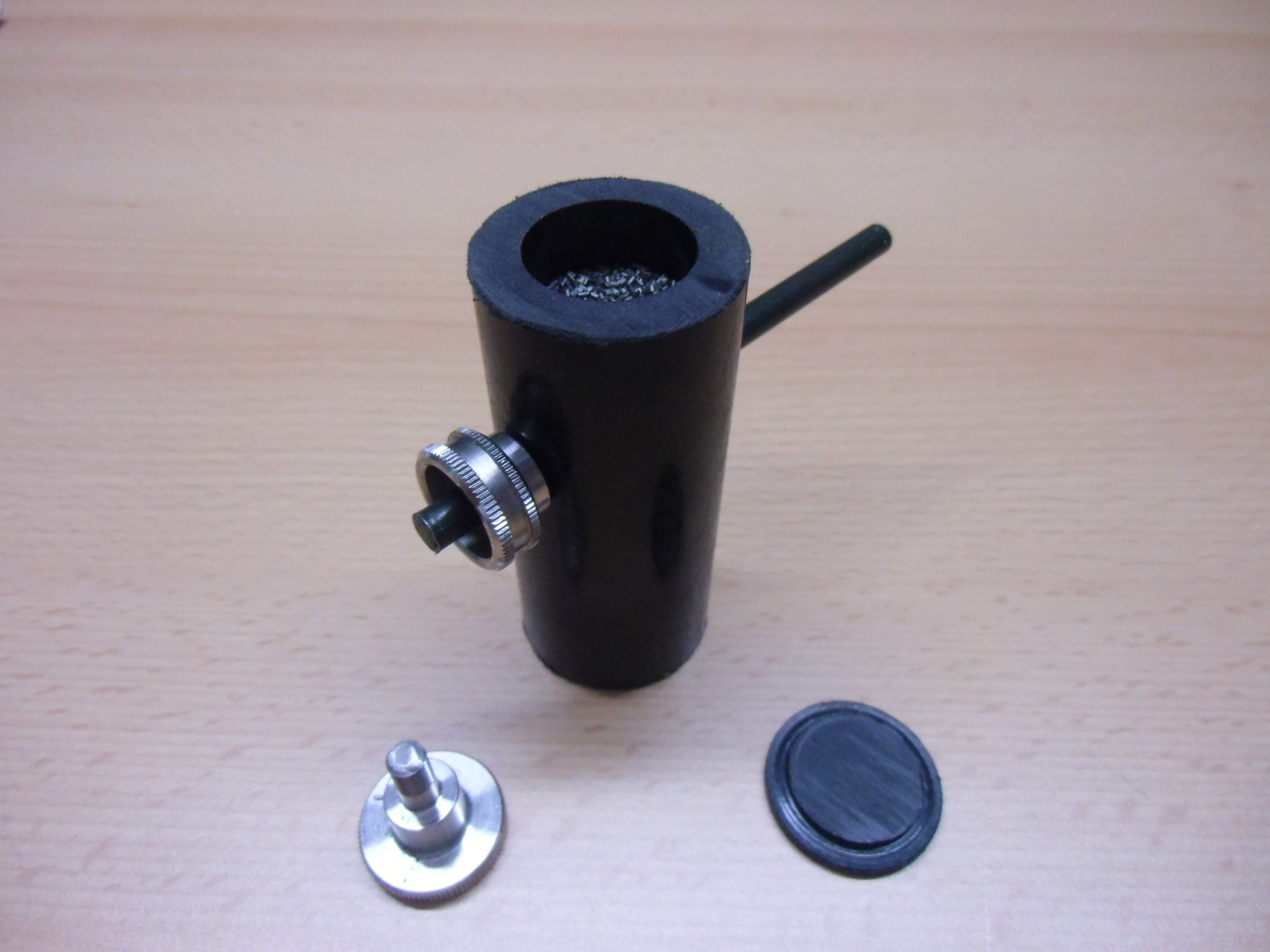

Powder Trickler
bisheriger Powder Trickler





Powder Trickler - Rohr

Powder Trickler – Basis_3D-Druck

Powder Trickler – Deckel

Antriebsrad_m. Ringnut u. Kernloch f. M3



Kommen wir zum manuellen Antrieb. Wenn man den Powder Trickler nahe der Pulverwaage und somit ebenfalls auf Augenhöhe aufgestellt hat, will man ihn nun auch bequem von einer Tischplatte aus bedienen. Dazu benötigten man noch einen manuellen Antrieb. So wie auf dem Bild unten kann er aussehen, muss er aber natürlich nicht. Es bietet sich an, die weiteren Antriebsräder ebenfalls zu drucken. Lediglich bei der aufnehmenden Alustrebe würde ich auch weiterhin Metall verwenden. Das hat den Vorteil, dass Ihr darin eine glatte Bohrung fertigen könnt und sich der Kunststoffzapfen darin eine lange Zeit ohne Probleme drehen wird (bei meinem Prototypen ist eine beschichtete Gleitbuchse eingepresst). Etwas zusätzliches Fett hat aber noch nie geschadet…

Für den manuellen Antrieb muss das oben verlinkte Antriebsrad mit Ringnut also ein weiteres Mal gedruckt werden. Es wird axial diesmal auf einen Durchmesser von D=8mm aufgebohrt und mit dem Zapfen des Hand-Antriebsrads verpresst oder verklebt oder bei Bedarf abermals mit Madenschraube gesichert – kommt ganz auf die Fertigungstoleranz Eures Druckers an.



Powder Trickler Antrieb

Handantriebsrad



Handantriebsrad



Wo auch immer ihr nun das zweite Antriebsrad in Kombination mit dem Handantriebsrad montiert habt, es gilt nun, beide Antriebsräder mit einem O-Ring (Schnurdurchmesser 3mm) oder einer anderen geeigneten Schnur zu verbinden. Ich würde den O-Ring bevorzugen, weil er durch sein Gummi schon sehr guten Grip gewährleistet und man die Schnur nicht mehr zu einem Ring verknoten muss. Je nach baulicher Lage sollte der O-Ring einen Durchmesser von 160-200mm haben. Achtung, im Baumarkt bekommt Ihr sowas jedenfalls nicht mehr…

Hier nochmal die Gesamtansicht mit den alten Teilen aus Metall.

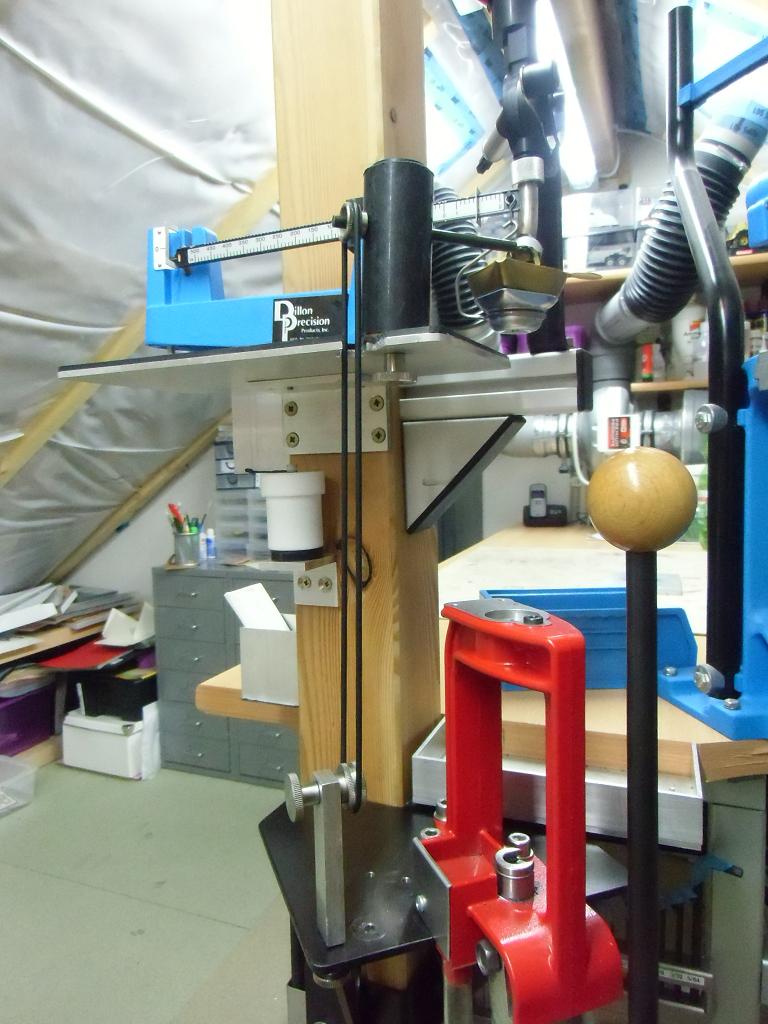

Wiederladestation

Gasdruck beim Wiederladen

Nach den Kommentaren eines aufmerksamen Lesers aus Teil 3 zu den Ladedaten für Schwedenmauser, möchte ich in diesem Beitrag anhand meiner bevorzugten Laborierung für den Schweden nochmal näher auf das Thema des zulässigen Gasdrucks beim Wiederladen eingehen. Diese Thematik betrifft eigentlich jede Patrone, die wiedergeladen wird. Ich bin vor einiger Zeit zu Recht darauf hingewiesen worden, dass meine bevorzugte Laborierung die maximale Ladeempfehlung von Vihtavuori bereits überschreitet. Mithilfe von Marvin und der Software „Quickload“ möchte ich also in diesem Beitrag einige Ergebnisse präsentieren und erläutern. Da ich nicht weiß, ob es lizenzrechtlich gestattet ist, Screenshots der Software von den kompletten Berechnungen zu veröffentlichen, beschränke ich mich hier auf die Beschreibung der Ergebnisse und ein kleines Diagramm. Der Schwerpunkt liegt mit diesem Beitrag auf den berechneten Gasdrücken und nicht mehr auf der Präzision oder der Mündungsgeschwindigkeit wie in den vergangenen Beiträgen.

Der Vorsicht halber möchte ich auch nochmals darauf hinweisen, dass es sich nachfolgend um theoretisch berechnete Werte durch eine Software handelt. Einen besseren Aufschluss über die im System herrschenden Gasdrücke ergibt wohl erst eine Messreihe aus Patronen, die man zur Ermittlung des Gasdrucks an ein Beschussamt einsendet. Ich möchte das mit meiner bevorzugten Laborierung auch noch tun und werde das Ergebnis veröffentlichen, sobald es vorliegt.

Ungeachtet des Ergebnisses gilt für alle nachfolgenden Ladedaten weiterhin folgender Warnhinweis:

Für die Richtigkeit der Ladedaten wird keine Garantie übernommen! Wiederlader handeln auf eigenes Risiko!



Ausgangssituation

So, warum mache ich so´n Quatsch eigentlich, dass ich Patronen mit höherem Gasdruck herstelle? Das Gewehr hat ja bereits mit anderen (weicheren) Laborierungen sehr gut geschossen. Ganz einfach: Ich wollte für das Long-Range-Schiessen eine Patrone mit höherer V0 haben, aus diesem Grund habe ich die Ladeempfehlung verlassen. Den maximal zulässigen Ladedruck eines Schwedenmausers habe ich mit 3800 bar recherchiert. Man muss sich nicht viel Mühe geben, Wikipedia kann da z.B. schnell Auskunft geben, ist aber sicherlich nur eine Quelle von vielen. Auch Quickload hat übrigens den Grenzwert von 3800 bar für diese Patrone. Als Maschinebau-Ingenieur ist mir bewusst, dass die Vorhersage eines Bauteilversagens nicht nur in Bezug auf die Höhe der eingeleiteten Kraft (i.V.m. Querschnittsprofil und Werkstoff), sondern auch in Bezug der Anzahl der Lastwechsel zu beurteilen ist (Stichwort Materialermüdung). Auch andere Faktoren spielen eine Rolle, aber das sind Details, die hier den Rahmen sprengen würden. Da ich noch nicht davon gehört habe, dass man aus Gewehren nur eine bestimmte Anzahl von Schüssen abgeben darf, gehe ich also erstmal davon aus, dass der Literaturwert von 3800 bar jener Maximaldruck ist, bei dem die Dauerfestigkeit des Werkstoffes noch gewährleistet ist.

Zur Erinnerung, dies sind meine bevorzugten Ladedaten:

  • Hülse: Lapua Match, Kailber 6,5×55 Swedish Mauser
  • Zündhütchen: Federal Ammunition FA 210
  • Pulver: Vihtavuori N150
  • Menge: 38,0 gr.
  • Geschoss: Lapua Scenar HPBT, 139gr. (GB458)
  • OAL: 76,5mm
  • Crimp: keiner
  • V0 (nach Quickload): 783 m/s
  • V0 (gemessen): 803 m/s
  • Max. Gasdruck (nach Quickload): 3069 bar
  • Max. zulässiger Gasdruck: 3800 bar

Damit bin ich noch etwas mehr als 700 bar vom maximal zulässigen Gasdruck entfernt. Klingt erstmal ausreichend, Schwankungen in der Produktion des NC-Pulvers oder in der Herstellung der Patrone können aber gefährlich werden, das sollte man einfach wissen.



Das sagt Vihtavuori

Ich verlinke hier mal die Ladeempfehlungen des Pulverherstellers. Beachtet bitte, dass es auch modernere Gewehre im klassischen „Schwedenkaliber“ gibt, die einen höheren zulässigen Gasdruck haben und meist unter 6,5×55 SE oder 6,5×55 SKAN geführt werden. Mein Gewehr besitzt zwar einen modernen Lauf von Schulz und Larsen aus dem Jahre 2010, allerdings ist meine Systemhülse noch die des klassischen Schwedenmauses mit einer Prägung der Fabrik „Carl Gustavs“. Da die Systemhülse letztendlich über den Verschluss sämtliche Kräfte aufnimmt, bleibe ich mal bescheiden und lege weiterhin einen zulässigen Maximaldruck von 3800 bar zugrunde.

Vihtavuori: 6,5×55 Swedish Mauser

Vihtavuori: 6,5×55 SE / 6,5×55 SKAN

Die Ladedaten 6,5×55 SE oder 6,5×55 SKAN sind hier nur der Vollständigkeit halber verlinkt und spielen bei der weiteren Betrachtung keine Rolle!

Bezogen auf das Geschoss Lapua Scenar GB458, ist die Maximalempfehlung von Vihtavuori folgende (von den fettgedruckten Werte weiche ich ab, s.o.):

  • Hülse: 6,5×55, Hersteller unbekannt
  • Zündhütchen: Hersteller unbekannt
  • Pulver: Vihtavuori N150
  • Menge: 35,2 gr.
  • Geschoss: Lapua Scenar HPBT, 139gr.
  • OAL: 78,0mm
  • Crimp: unbekannt
  • V0 (nach Vihtavuori): 761 m/s
  • V0 (nach Quickload): 742 m/s
  • Max. Gasdruck (nach Quickload): 2456 bar
  • Max. zulässiger Gasdruck: 3800 bar

Vihtavuori ist damit 1350 bar vom Maximaldruck entfernt. Ein theoretisch recht komfortabler Abstand. Ich gehe mal davon aus, dass keine Ladeempfehlungen veröffentlicht werden, die irgendwelche Klagen gegen den Pulverhersteller nach sich ziehen könnten.



Das sagt Vihtavuori aber auch

Schaut man sich die Ladeempfehlungen aus dem ersten Link etwas genauer an, so fällt eine auf, bei der beim 139gr.-Norma-Geschoss ganze 39,4 gr. N150 (maximal) erlaubt sind. OK, kann ja sein, dass sich Geschosse in Ihrer Geometrie äußerlich unterscheiden und gewisse Parameter der Patrone angepasst werden müssen. Aber entscheidend für ein gesundes Weiterschießen sollte ja immer noch der Gasdruck sein. Schauen wir uns die Daten mal mit Quickload an:

  • Hülse: 6,5×55, Hersteller unbekannt
  • Zündhütchen: Hersteller unbekannt
  • Pulver: Vihtavuori N150
  • Menge: 39,4 gr.
  • Geschoss: Norma HP, 139gr., (Mit Artikel 66517 aus der Datenbank von Quickload bezeichnet)
  • OAL: 78,0mm
  • Crimp: unbekannt
  • V0 (nach Vihtavuori): 779 m/s
  • V0 (nach Quickload): 807 m/s
  • Max. Gasdruck (nach Quickload): 3214 bar
  • Max. zulässiger Gasdruck: 3800 bar

Jetzt sind es sogar nur noch knapp 600 bar zum Maximaldruck.

Sind die Parameter für die Berechnungen mit Quickload alle richtig gewählt, so ist doch schon auffällig, dass es solche Unterschiede in den maximalen Ladeempfehlungen gibt. Für jemanden, der kein Quickload besitzt, erschließen sich diese Unterschiede im Gasdruck überhaupt nicht! Ist das jetzt ein Indiz dafür, dass man Gasdrücke  nahe 3800 bar nicht fürchten muss? Die Antwort folgt weiter unten…



Aussichten

Spielen wir mal ein wenig mit den Parametern der Software. Behalten wir dabei immer im Hinterkopf, dass den Ergebnissen nur Rechenalgorithmen zugrunde liegen und die Wirklichkeit anders aussehen kann.

  • „Meine Laborierung“, jedoch nur 37,0 gr. N150 (statt 38,0 gr.):

–> V0 sinkt auf 783m/s, Pmax sinkt von 3069 bar auf 2861 bar.

  • „Meine Laborierung“, jedoch OAL von 78,0mm (statt 76,5mm):

–>V0 sinkt auf 772m/s, Pmax sinkt von 3069 bar auf 2986 bar.

Möchte man den Gasdruck senken, hat es also den größeren Effekt, die Pulvermenge zu reduzieren, statt die Patronenlänge zu erhöhen. Nicht wirklich verwunderlich… Der umgekehrte Effekt tritt erst wieder ein, wenn man das Geschoss bis an die Züge setzt.

Irgendwann will man natürlich zu dem Punkt kommen, an dem man tatsächlich beurteilen kann, ob man sich mit einer Laborierung sicher fühlen kann, oder nicht. Nehmen wir dabei Quickload zu Hilfe und seine Grenzwertbereiche für Gasdrücke, die je nach Gefahrenpotenzial farblich hinterlegt sind (hier bezogen auf den Schweden mit 3800 bar Maximaldruck).



Diagramm

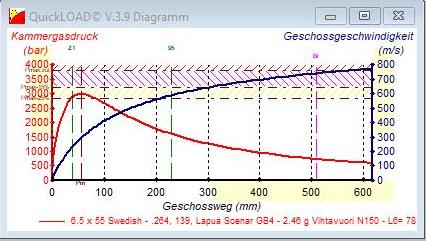

Exemplarisches Diagramm



  • Ohne Markierung/Weiss: bis 2800 bar

–> Warnmeldung: keine

  • Gelb markierter Bereich: 2800 bar – 3200 bar

–> Warnmeldung: keine

  • Lila markierter Bereich: 3200 bar – 3800 bar

–> Warnmeldung: „WARNUNG: Nahe am höchstzulässigen Gasdruck. Toleranzen können gefährliche Drücke verursachen!“

  • Rot markierter Bereich: >3800 bar

–> Warnmeldung: Hierzu liegt mir keine Info vor, soweit habe ich es nicht kommen lassen.



Beschussamt Mellrichstadt

Ich habe kurzerhand mal beim Beschussamt Mellrichstadt angerufen und das Glück gehabt, einen freundlichen Mitarbeiter zu sprechen, der sich für mich Zeit genommen hat. Meine wichtigste Frage wurde mir wie folgt beantwortet: Der Gasdruck nach CIP kann als dauerfest angesehen werden. Allerdings wurde mir auch empfohlen, einen Abstand von ca. 10 Prozent zum maximalen Gasdruck zu wahren, denn eine Materialermüdung kann immer im Bereich des Möglichen sein.



Mein Fazit

Ich habe mich im Rahmen dieses Beitrags nochmal eingehender mit den Ladedaten befasst, werde aber an meiner Laborierung für den Schweden aus folgenden Gründen festhalten:

  • Alle bisher ca. 600 abgeschossenen Patronenhülsen ließen sich problemlos herausrepetieren.
  • Kein einziges Zündhütchen war derart platt, dass der abgesetzte Ring an der Zündglocke bereits verdeckt war.
  • Vollkalibrieren von abgeschossenen Hülsen bedurfte nie eines erhöhten Kraftaufwands. Die Schleifspuren des Vollkalibrierens waren im Bereich des Hülsenbodens stets minimal, im Bereich des Hülsenhalses naturgemäß deutlich.
  • Alleiniges Halskalibrieren bereits abgeschossener Hülsen mit Anfertigung von Patronendummies ergab keine Probleme beim Laden/Repetieren des Verschlusses – somit keine Hinweise auf „Ausbauchen“ der Hülsen aufgrund erhöhten Gasdrucks.
  • Maximal zulässiger Gasdruck wird um 700 bar (entspricht 18% Differenz zum Maximalwert) unterschritten.
  • Keine Warnhinweise durch Software Quickload.



Das war nun ein recht trockener Beitrag zum Thema Wiederladen. Ich halte nicht aus Trotz an meiner Laborierung fest, sondern tue das nach sorgfältiger Auswertung aller Informationen, die ich bekommen konnte. Ich will mit diesem Beitrag auch niemanden dazu animieren, die Ladeempfehlungen der Hersteller generell zu überschreiten, für die meisten Sportschützen ist das auf den disziplinenkonformen Distanzen auch gar nicht notwendig. Sollte ich jemandem mit Long-Range-Ambitionen nützliche Anregungen geliefert haben, so freut mich das. Die letzte beobachtete Reichweite meines Schwedenmausers mit meinen o.g. Ladedaten beträgt übrigens 1350m. Weitere Kommentare oder Anregungen zu diesem Beitrag sind herzlich willkommen!

Redding Bushing Matrize – Auswahl des richtigen Bushing-Durchmessers

In Beitrag Nr. 6 der Serie „Rettet den Schweden!“ habe ich drei Punkte aufgeschrieben, die ich verändern möchte, um den Schwedenmauser in seinem Alu-Schaft vernünftig zum Schießen zu bringen.

Einer dieser Punkte war der Wechsel von einer Lee collet Matrize zur Hülsenhals-kalibrierung auf eine Redding full length Kalibriermatrize mit bushing.

Zur Auswahl des richtigen Bushing Durchmessers für den Hülsenhals schreibt Redding auf der Website:

The easiest way to determine the proper diameter bushing is to measure the neck diameter of several loaded or dummy cartridges with an accurate micrometer. (These dummy cartridges can be loaded with your old set of dies or a borrowed set.) Then, simply subtract 0.001″ from the cartridge that had the smallest average measurement. This will allow for a slight amount of spring back and create a proper press fit for the bullet.

Und hier liegt der Hase auch schon im Pfeffer. „accurate micrometer“ ist etwas, was nicht jeder in der Schublade hat, für diese Aktion jedoch unbedingt benötigt! Meine nachfolgende „Leidensgeschichte“ bei der bushing Auswahl soll dazu als Beispiel dienen.

Da ich zwischen den Jahren für ein paar Tage in den USA bei der Familie Urlaub machte, habe ich mir dorthin ein paar Komponenten bestellt, unter anderem die Matrize mit bushing. Wie immer war die Zeit etwas knapp und Opas Mikrometer nicht zur Hand, also wurden kurzerhand, entgegen jeglicher Intuition und Anleitung (!), ein paar geladene Patronen mit dem Messschieber vermessen und das vermeintlich passende bushing dazu bestellt.

Die Wahl fiel auf ein 0,292″ 7,417 mm bushing, da 0,293″ / 7,442 mm Hülsenhals-durchmesser bei den geladenen Patronen als Minimum gemessen wurde.

Nach Rückkehr aus den USA vergingen einige Tage, bis ich mit der neuen Errungenschaft die ersten Hülsen kalibrieren wollte und Nr. 9 in Matrize bzw. bushing stecken blieb. Die Details zu der darauf folgenden Operation gibt es hier.

Nach dieser Aktion dämmerte es mir, dass vermutlich das bushing viel zu eng ist, um die Hülsen vernünftig kalibrieren zu können. Das Vermessen einer geladenen Hülse mit dem Mikrometer liefert 7,485 mm / 0,2947″. Ich bestelle also ein neues bushing mit 0,294″ Durchmesser und hoffe auf einfacheres Kalibrieren für das nächste große Thema in der Schwedenmauser-Odysse: Entwicklung einer neuen Ladung für den Schweden mit dem Vihtavuori N550 Pulver.





Das Ding steckt fest! – Wenn die Hülse nicht mehr aus der Matrize kommt

Vor einigen Wochen habe ich auf http://bulletin.accurateshooter.com einen Artikel über in der Matrize feststeckende Hülsen gelesen und bei mir gedacht: „Ist dir noch nie passiert, wie doof sind die eigentlich!“

Nachdem ich kurze Zeit später meine Redding Vollkalibriermatrize mit Bushing „in Betrieb genommen“ und für den Schwedenmauser, wie hier angekündigt, mit dem kalibrieren meiner Hülsen begonnen hatte, steckte die 9. Hülse auch direkt so fest, das der Rand, bei dem Versuch, sie mit der Presse herausziehen, ab geschert ist.

Der Artikel gab zwei Weisheiten für den Fall einer feststeckenden Hülse mit auf den Weg:

  1. Nicht mit der Presse dran ziehen!
  2. er geht nur mit der dargestellten Methode raus, alles andere hilft nicht.

Nachdem Nr.1 schon mal gekonnt ignoriert worden war, wurde natürlich mit 2. ähnlich verfahren, die ganze Matrize mit WD40 eingeweicht und dann versucht die Hülse raus zu klopfen. kein Erfolg, wie im Artikel angekündigt.

Kommen wir jetzt zu dem, was der Artikel vorgeschlagen hat und was dann schlussendlich zum Erfolg geführt hat, in der nachfolgenden bebilderten Anleitung.

Notwendige Werkzeuge für diese Aktion:

  1. Windeisen mit Gewindebohrer M6 (bietet sich an für large rifle) und passender Metallbohrer
  2. Distanzhülse, passende Scheiben und eine Maschinenschraube M6 mit Sechskant
  3. professionelles Stück Rollladengurt zum Beschädigungs-freien festhalten der Matrize im Schraubstock
  4. nicht abgebildet: 10er Schlüssel, Rohrzange und Akkuschrauber

Steckhuelse-1

  1. Schritt: einspannen im Schraubstock
  2. Aufbohren / durchbohren der Tasche für das Zündhütchen bzw. des Zündkanals

Steckhuelse-2

3. Schneiden des Gewindes

Steckhuelse-3

4. Probe-einschrauben der Schraube zur Bestimmung des richtigen Abstands, so dass weit genug in die Hülse eingeschraubt werden kann.

Steckhuelse-5

5. Einschrauben mit Distanzhülse, gegen halten an der Matrize mit der Zange, weil man den lee-Adapter dran gelassen hat und sich die Matrize einfach herausschraubt statt die Hülse herzugeben und dann mit dem Schlüssel so lange drehen bis das bushing herausfällt.

Steckhuelse-6

6. sich freuen, dass die Hülse draußen ist!

7. sich ärgern, dass man nicht gleich auf den Artikel gehört hat.

8. die Bügelmessschraube aus der Werkstatt mitnehmen um die Hülsen noch mal zu vermessen und die Maße für die Auswahl des Bushings zu überprüfen.

Dazu mehr im nächsten Artikel.
