Der Hiperfire 24c ist ein Tuning-Abzug, der sowohl für das AR-10 als auch für das AR-15 konzipiert ist und folglich in beide Gewehre gleichermaßen eingebaut werden kann. Beim Abzugstuning habe ich mich bisher auf einen Wechsel-Federnsatz von JP beschränkt, der das Abzugsgewicht auf knapp 1600g herab setzt. Der originale Abzug meines HERA AR-15 kroch dann aber doch ein wenig auf den ersten 1-2mm. Gestört hat mich das zuerst nicht, allerdings habe ich durch Zufall miterlebt, welche Schussfolgen mit einem American Gold Trigger möglich sind: 10 Schuss in 1,96 Sekunden – beindruckend! Das hat mich neugierig gemacht und ich habe im Internet Infos über diesen und andere Abzüge gesammelt. Schnell hat man bei Youtube Videos gefunden, in denen verschiedene Abzüge verglichen wurden, wobei auch die hierzulande weit verbreiteten Versionen von Geissele und Timney dabei waren. Ebenfalls vertreten war der Hiperfire 24c, mit dem annähernd die gleiche Schussfolge wie mit dem American Gold Trigger möglich ist und von dem berichtet wird, dass er fast keinen Vorzugsweg hat und nach dem Schuss nicht durchfällt. Diese beiden Argumente haben bei mir den Ausschlag gegeben, denn Abzüge von Geissele und Timney haben durchaus ähnlich gute Bewertungen erhalten, auch was die Feuergeschwindigkeit angeht. Also habe ich ihn (Ihr ahnt es vielleicht) bei www.spartac.de angefragt und bekam diesen Abzug dort lagernd für 288 Euro (aktuelle Preise sind bitte anzufragen) – der American Gold Trigger hätte locker 100 Euro mehr gekostet, bei einer Wartezeit von 4-5 Wochen. Nein danke.
Für diejenigen, die sich den Abzug selbst einbauen wollen, folgt nun eine ausführliche Beschreibung mit Bildern zu jedem Schritt:

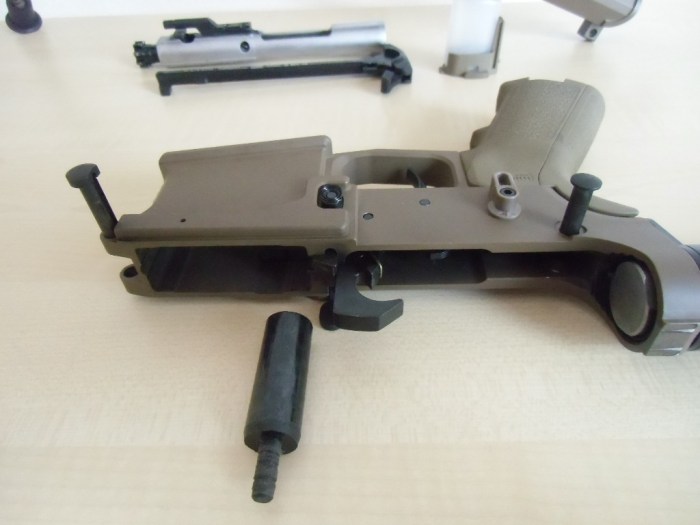

Zuerst werden Upper und Lower getrennt, indem man die Sicherungsbolzen (sie stehen aus dem Lower-Gehäuse heraus) durchschiebt. Ich habe mir dafür ein einfaches Werkzeug aus Kunststoff gedreht, das ich im Laufe der Anleitung noch kaputt mache.

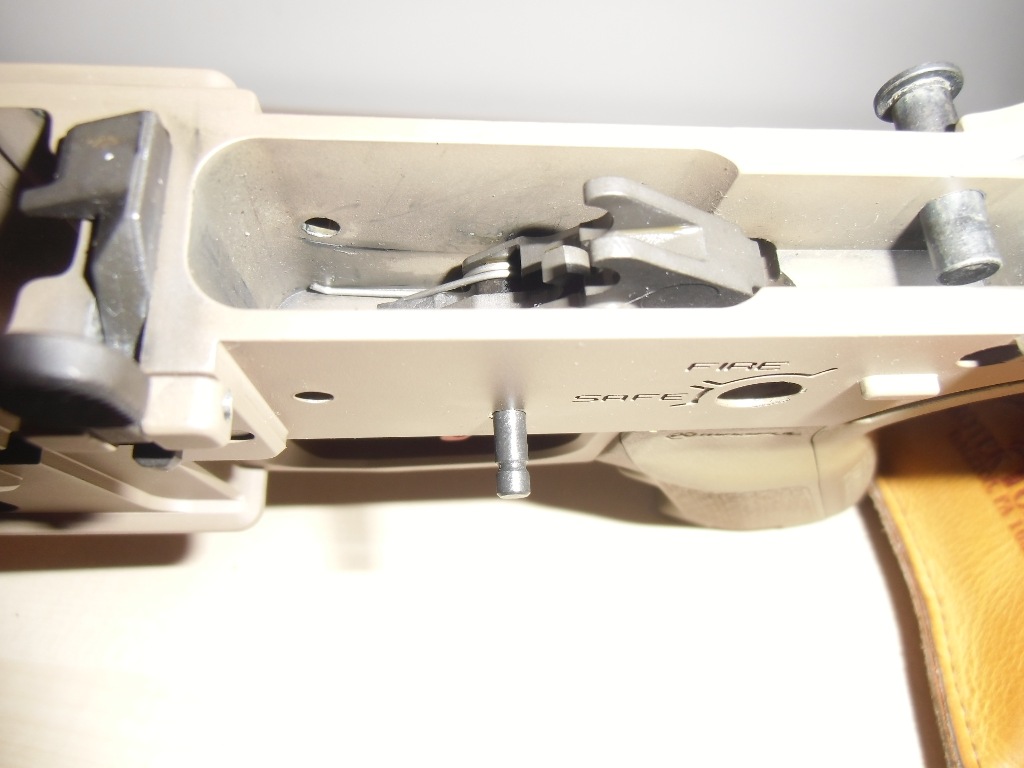

Der Bolzen, der die Baugruppe Abzug im Lower sichert, muss nun entfernt werden (auf dem Bild steht er noch heraus), ich habe dafür einen Satz Durchschläge aus Metall und einen Schonhammer benutzt.

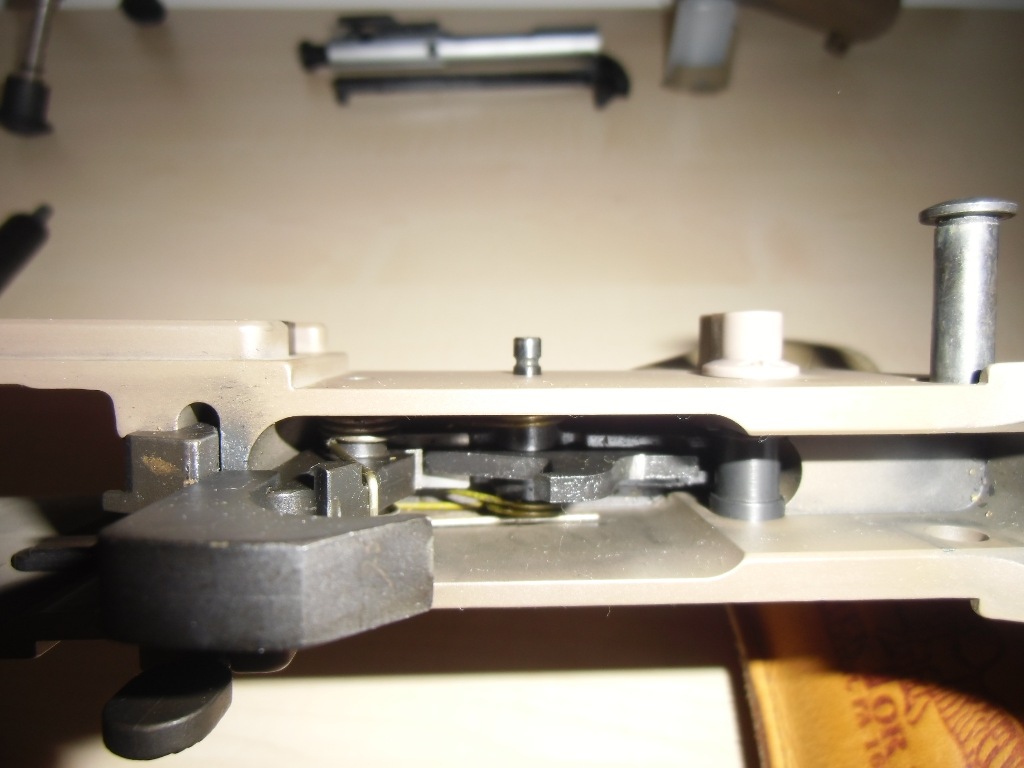

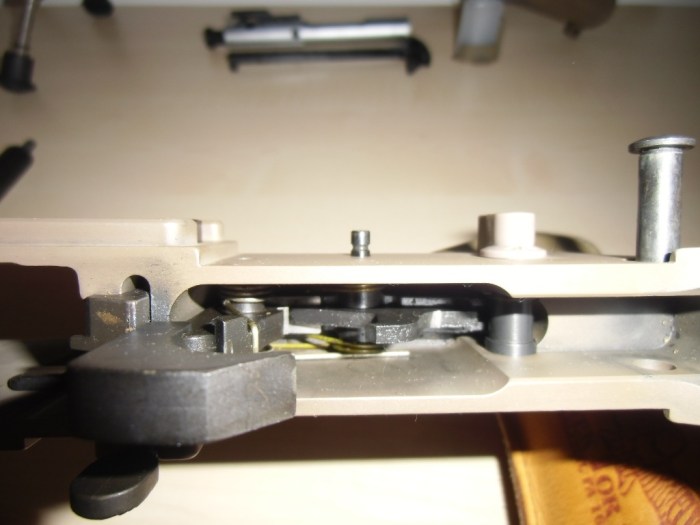

Viel sieht man auf dem nächsten Bild nicht. Aber es wird ein Teil freigegeben – keine Ahnung, wie man es nennt – das ebenfalls entnommen wird.

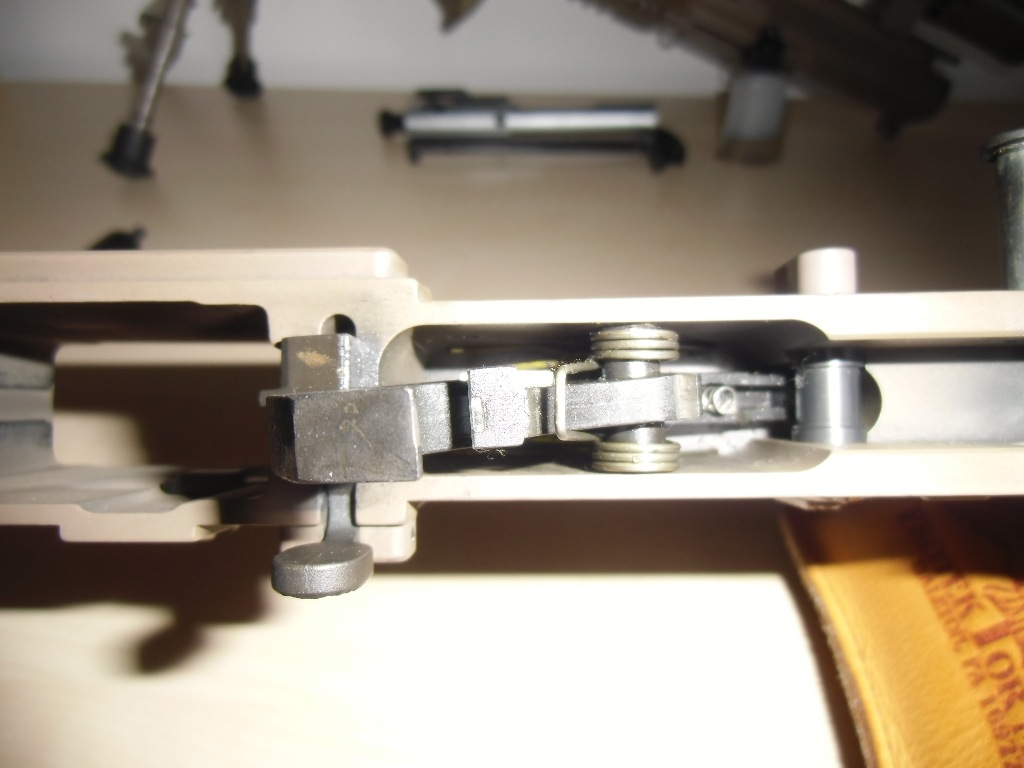

Jetzt wird der zweite Bolzen entfernt und die Baugruppe Schlaghammer kann entnommen werden.

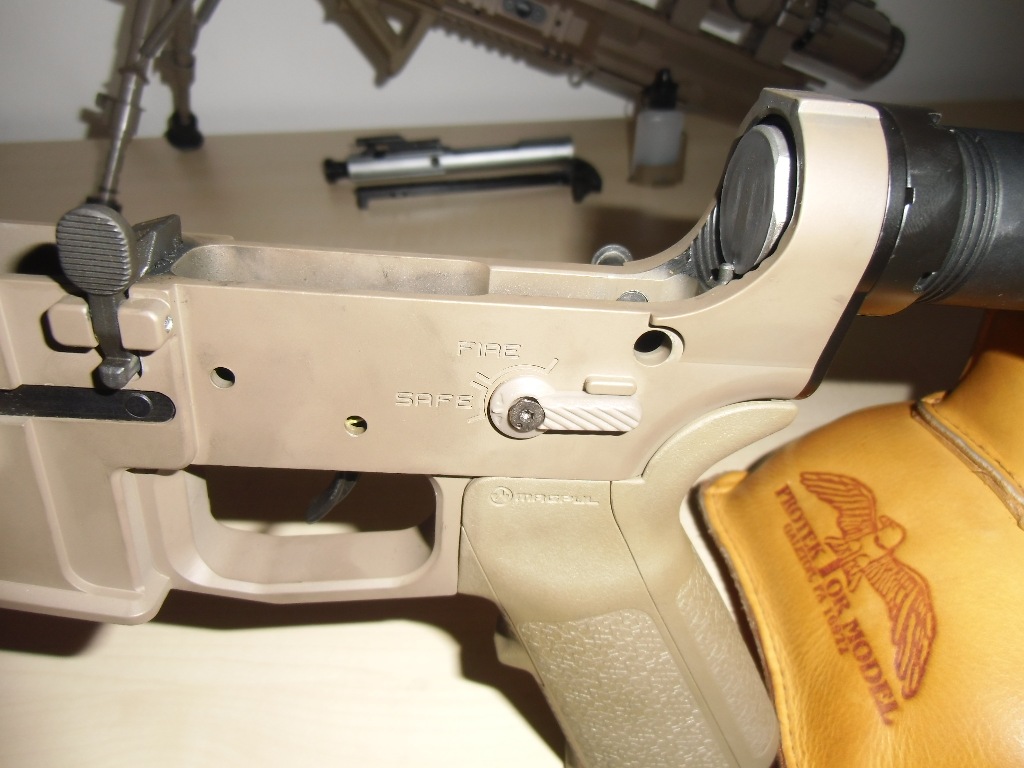

An dieser Stelle hätte ich gerne die Baugruppe Abzug entfernt, nur leider war der Bolzen im Weg, der die beidseitigen Sicherungshebel aufnimmt. Zuerst wird also der Sicherungshebel auf der rechten Seite mit einem Inbus-Schlüssel demontiert.
Und anschließend der linke Sicherungshebel, die Schraube ist auf dem Bild bereits lose.

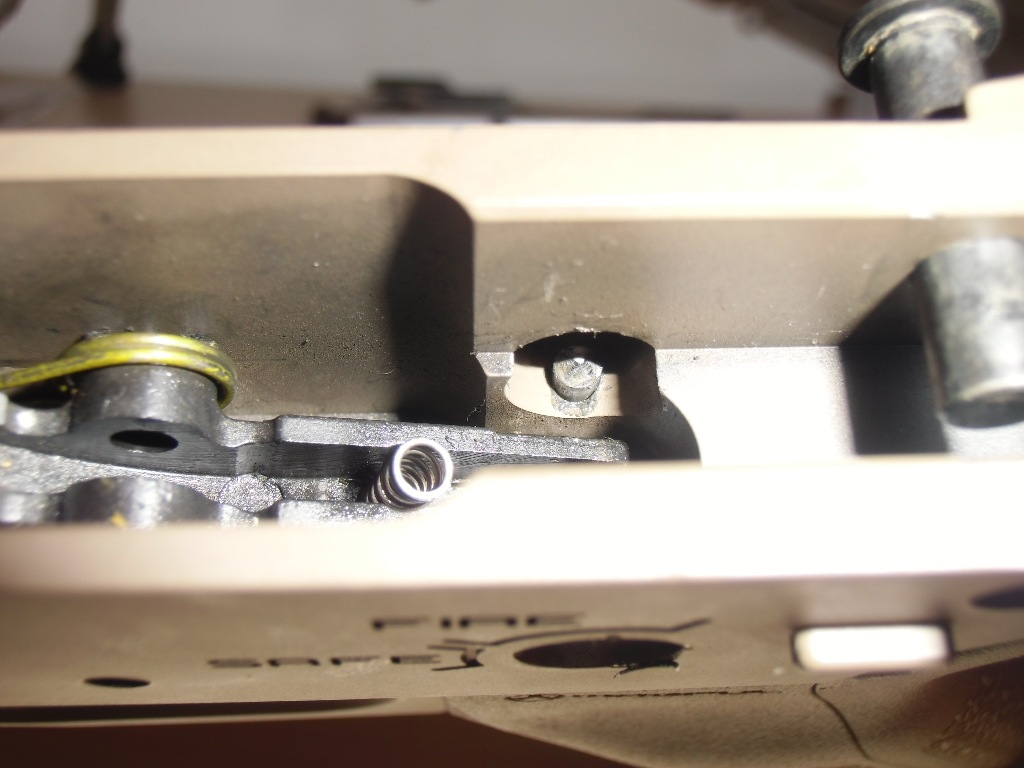

Jetzt wird´s knifflig: Der Bolzen, der beide Sicherungshebel aufnimmt, sieht aus, als ob er hinein gezaubert wurde. Die Lösung ist, auf der rechten Gehäuseseite einen Durchschlag anzusetzen und den Bolzen nach links durch zu treiben. Metall-Durchschläge und Metall-Hämmer sind hier eine ganz schlechte Idee – außer, Ihr wollt Eurer Knarre den originalen 69er Nam Gedächtnis-Look verpassen… Ich hab hier jedenfalls meinen eingangs beschriebene Durchschlag aus Kunststoff geopfert, aber geplant war das ehrlich gesagt auch nicht. Die Schläge müssen kräftig ausgeführt werden, dann löst sich der Bolzen und gibt den Blick auf einen Federstift frei, der beim Zusammenbau in eine Nut des Bolzens rastet (Bildmitte) und ansonsten nicht mehr sichtbar ist. Merkt Euch besser, in welcher Richtung der Bolzen wieder eingesetzt wird.
Nachdem die Abzugsgruppe nun entnommen wird, wäre jetzt mal die Gelegenheit, zu putzen.

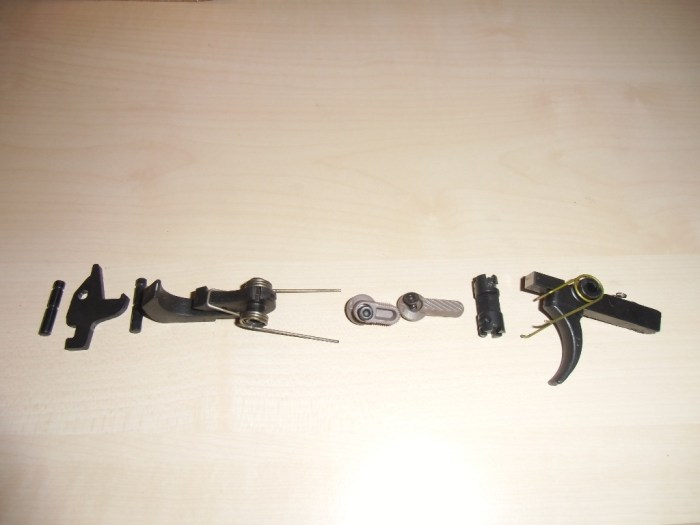

Das nachfolgende Bild zeigt von links nach rechts sämtliche Teile und Baugruppen, die bisher ausgebaut wurden, mehr werden es aber auch nicht.

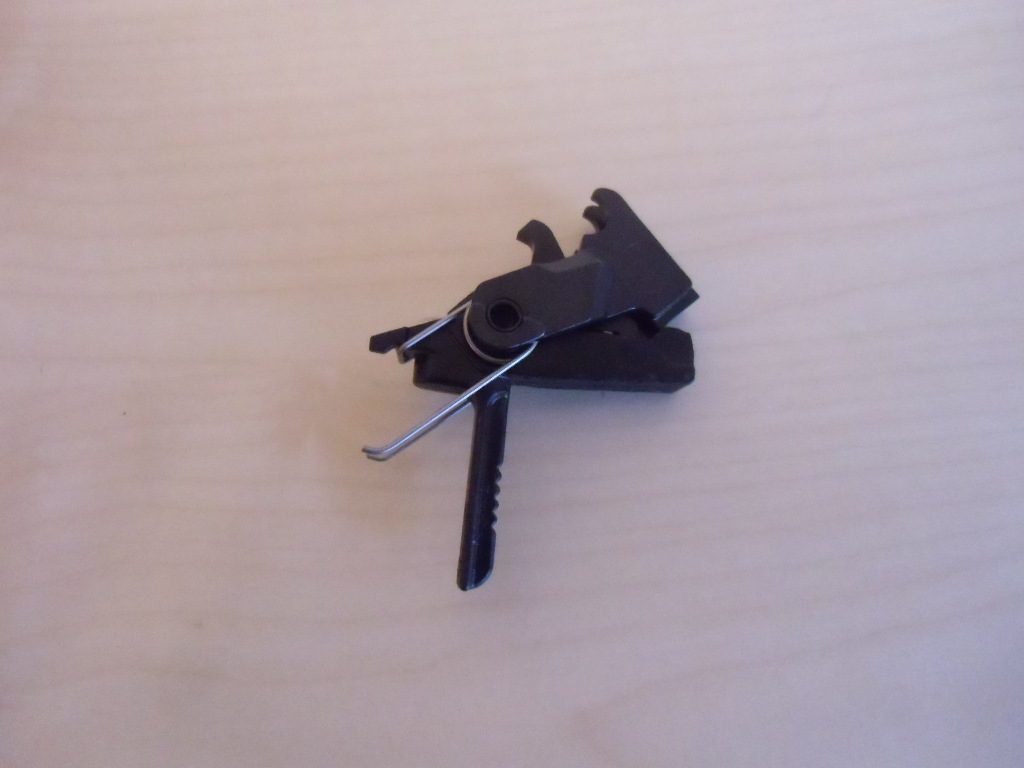

Die vormontierte Abzugsgruppe wird nun eingebaut.
Dazu wird die Baugruppe so eingelegt, dass die Federbeine nach links in den Schacht ragen und sich dann am Boden der gefrästen Tasche im Lower abstützen.
Jetzt könnte man den Abzugsschuh aufziehen…
… wenn der nicht wie ein Billig-Spielzeug aus Fernost daher käme. Ich war echt enttäuscht, als ich den Kunststoffgrat auf dem Teil gesehen habe. Klar, dass fertigungstechnisch irgendwo ein Grat zu finden sein wird, aber direkt auf der Abzugsfläche? Für einen Tuningabzug ist das echt armselig! Also wurde der Feilensatz ausgepackt und vorsichtig nachgeschliffen. Nachpolieren mit Schleifvlies in zwei Körnungen und etwas WD40 ist ratsam. Sobald das Scheißteil glatt war, konnte es dann auch montiert werden.

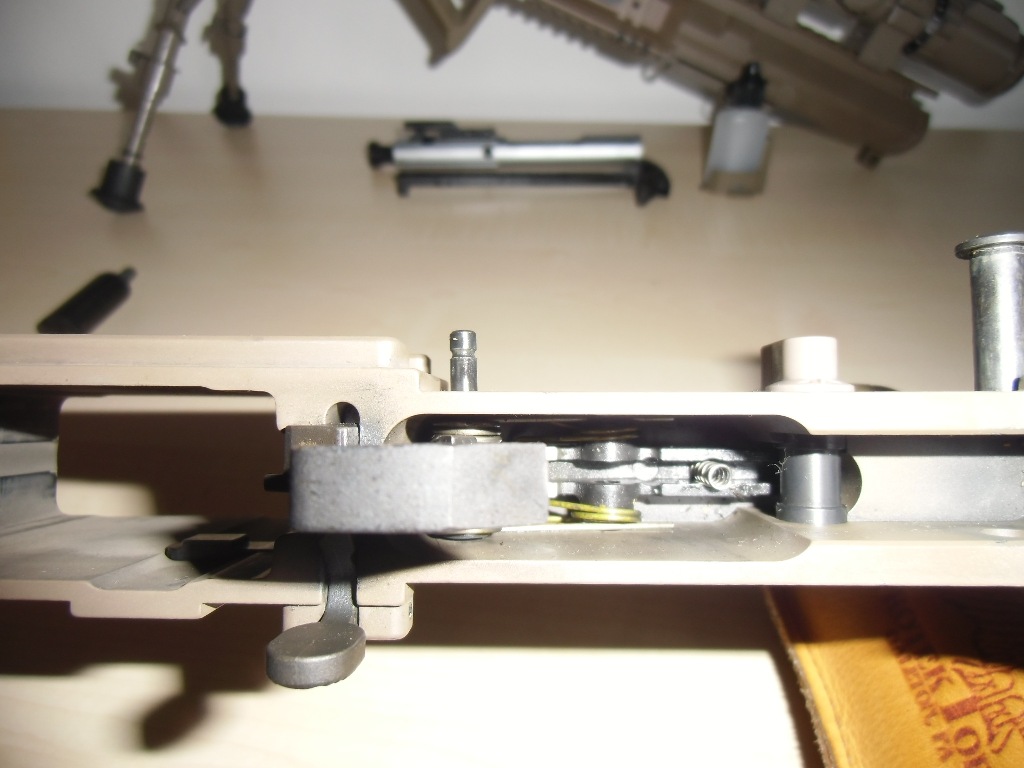

Jetzt erst wird die Abzugsgruppe mit einem der beiden Bolzen gesichert. Wer dies zu früh macht, bekommt ggf. Probleme, den Abzugsschuh auf den Züngel aufzuziehen, weil der Trigger-Guard im Weg sein dürfte.
Nun werden die Teile rund um die Abzugssicherung wieder eingebaut. Zuerst der Bolzen und dann die beiden Sicherungshebel. Komischerweise ging der Rückeinbau des Bolzens ausgesprochen leicht: Bolzen bis zum Federbolzen im Lower-Gehäuse vorschieben und dann mit einem Durchschlag größeren Durchmessers den Federbolzen herunter drücken. Den Bolzen so gut es geht nachschieben und dann den Federbolzen mit einem dünneren Durchschlag weiter herunter drücken. Der Bolzen geht dann ziemlich leicht zurück in das Gehäuse und wird verriegelt.
Ein kurzer Zwischenstand:

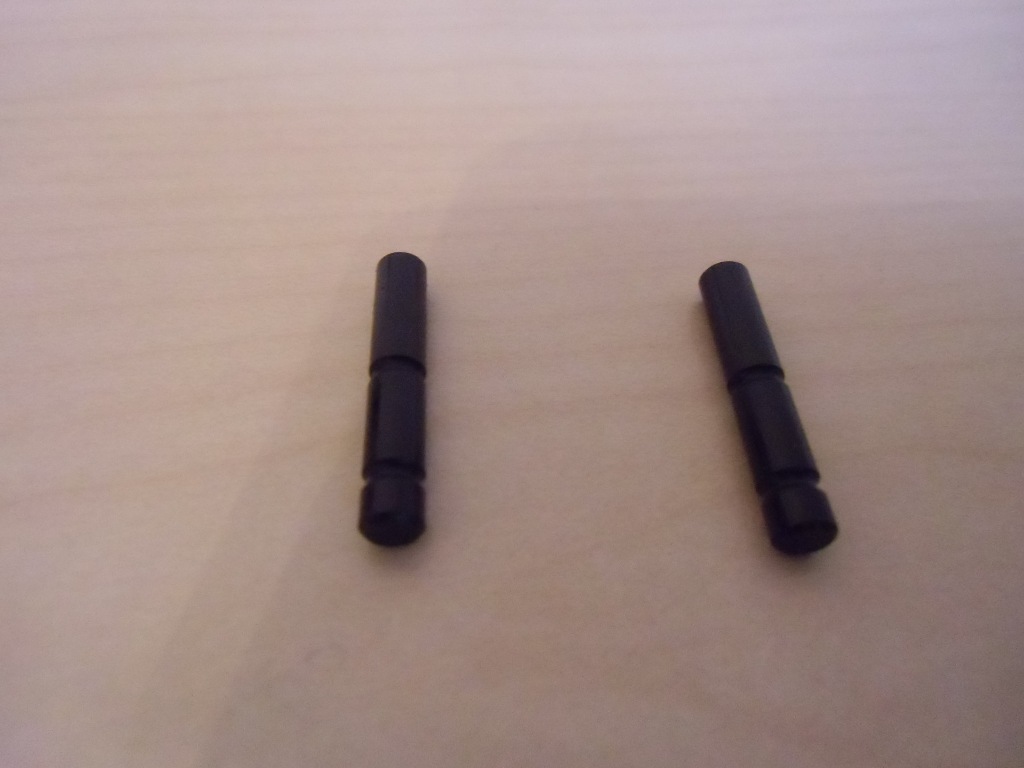

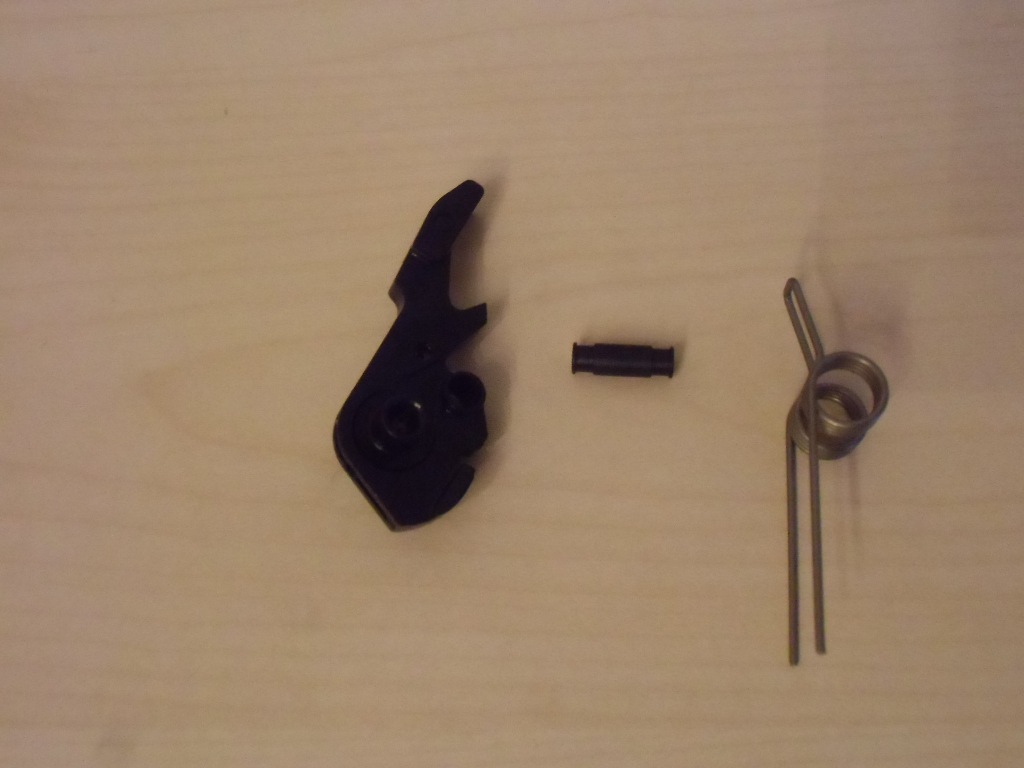

Anschließend muss die neue Baugruppe Schlaghammer aus den folgenden Teilen vormontiert werden:

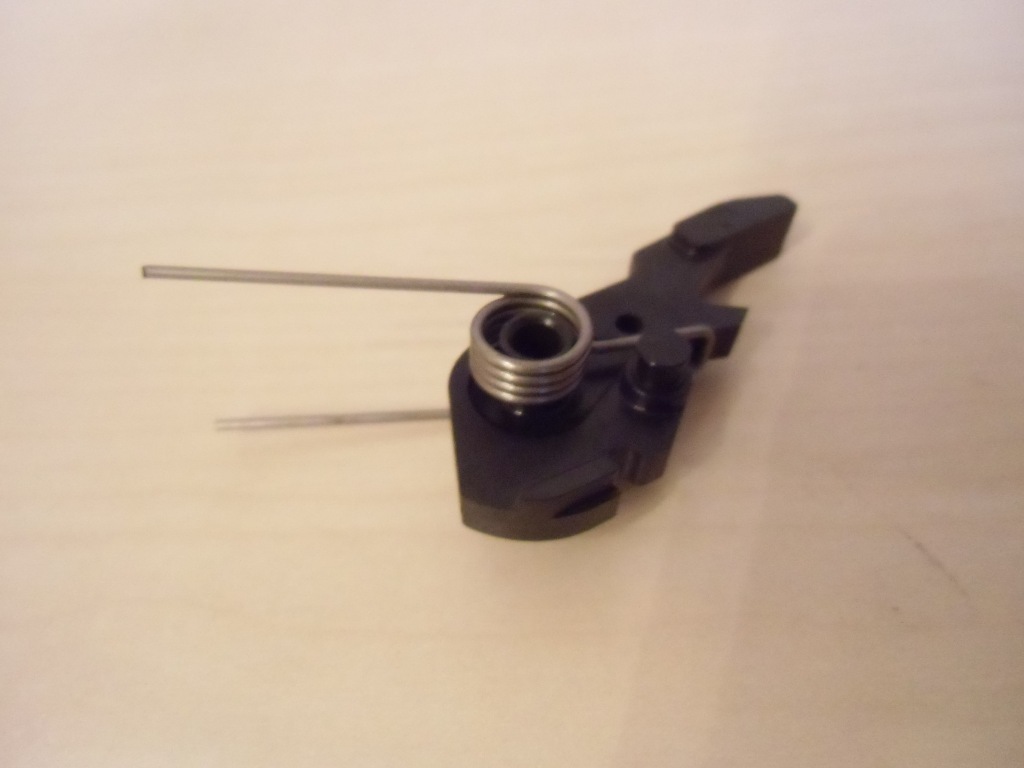

Die Feder muss in der gezeigten Lage montiert werden und der kurze Bolzen mit beidseitiger Ringnut wird durch die Bohrung rechts gesteckt. Achtung, der kurze Bolzen ist imstande wieder herauszufallen, bis die komplette Baugruppe im Lower sitzt.
Die Baugruppe wird nun wie gezeigt auf das Lower aufgesetzt. Wichtig ist hierbei, dass die Federbeine nach rechts zeigen und beidseitig der Abzugsgruppe liegen. Die Baugruppe Schlaghammer wird nun von rechts oben nach links unten in das Lower-Gehäuse hinein gedrückt, bis man den zweiten Sicherungsbolzen teilweise hindurch stecken kann. Es ist unwahrscheinlich, dass es beim ersten Versuch gelingt, den Bolzen komplett durchzustecken, weil das System bereits durch Federkraft vorgespannt ist und verkanten wird. Wichtig ist, dass Euch die Teile nicht wieder raus fliegen. Das Lower wird nun mit einer Hand von oben gepackt und mit dem Daumen derselben Hand spannt Ihr den Schlaghammer bis fast nach ganz hinten. Jetzt lässt sich das gesamte System etwas besser kontrollieren und so ausrichten, dass die Durchgangsbohrung mit der verbleibenden Bohrung im Lower in Deckung gebracht werden kann – das lässt sich nun von der anderen Seite, an der der Bolzen herauskommen soll, gut beobachten. Der Bolzen lässt sich jetzt sehr leicht mit der freien Hand ganz durchschlagen – ich habe dafür einen Schonhammer benutzt.

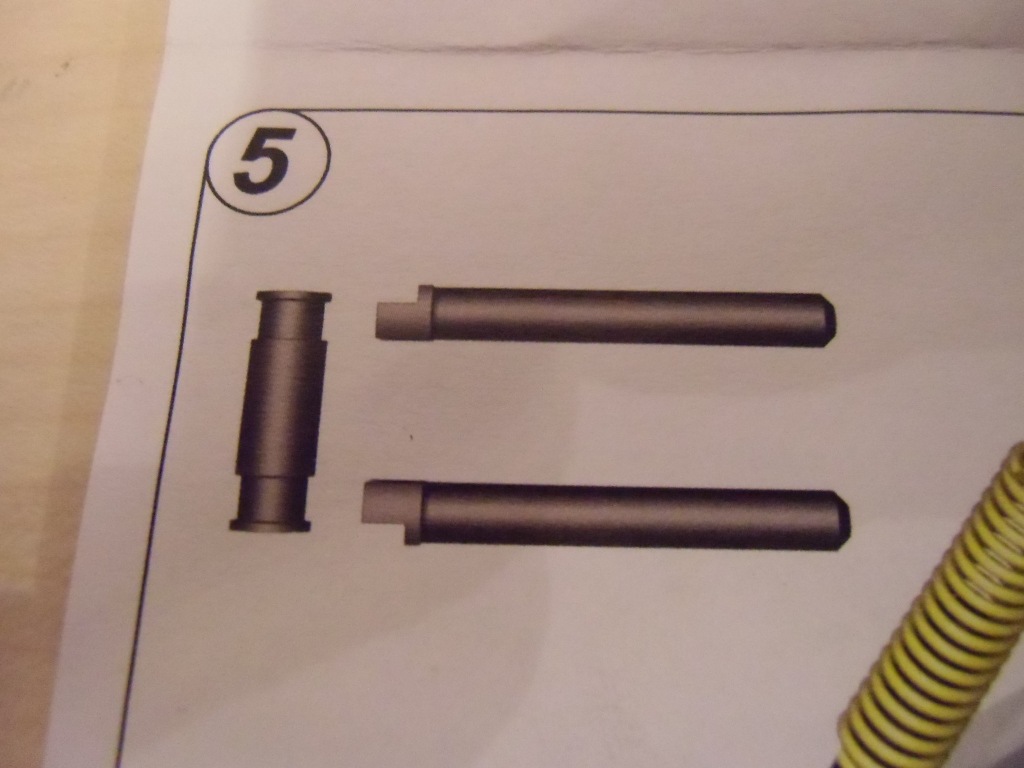

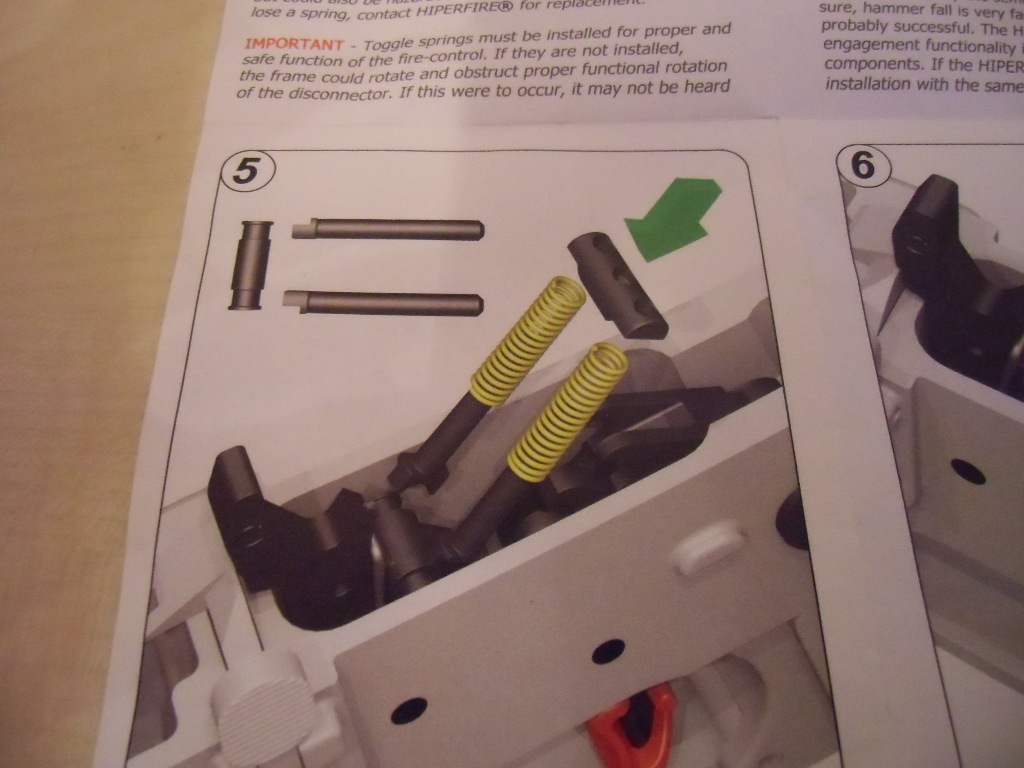

Weiter geht´s mit der Installation der Federn. Weil nicht alle Teile für den letzten Schritt für ein brauchbares Foto liegen bleiben, muss hier auch mal die Anleitung herhalten. Die Federführungsbolzen müssen nämlich richtig herum eingesetzt werden, das Detailbild zeigt das nochmal sehr deutlich.

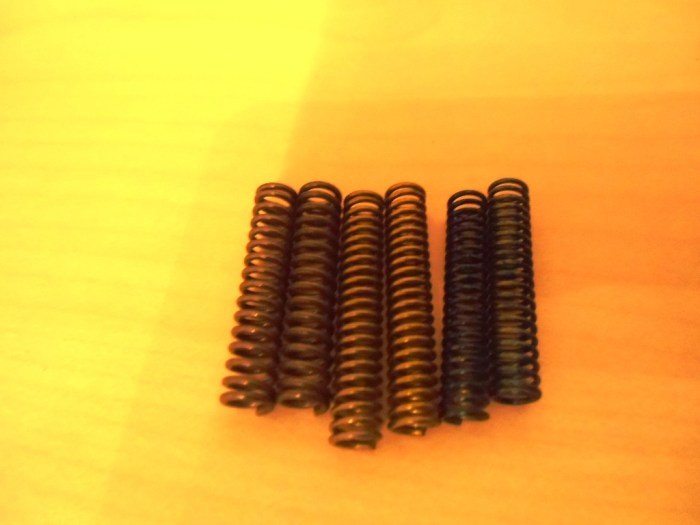

Jetzt muss man sich langsam für ein Abzugsgewicht entscheiden. Die Federn sind entweder blank oder gelb bzw. blau eingefärbt. Die blanken Federn haben zwar den höchsten Federkennwert, da aber das Federpaar die Abzugsbewegung / Schlagenergie des Hammers unterstützt und ihr nicht entgegen wirkt, hat das den Effekt des geringsten Abzugsgewichts bei höchster Energie des Hammers. Die gelben Federn bewirken etwas mehr Abzugsgewicht und die blauen Federn das höchste (das bei Verwendung der blauen Federn immer noch knapp unter 1600g liegen dürfte). Die Abzugsgewichte der einzelnen Federn hätte ich gerne recherchiert, diese hängen aber auch noch von der Position des Abzugsschuhs auf dem Züngel ab. Für diesen gibt es 5 Rastpunkte, die in Kombination mit den drei Federpaaren zu 15 verschiedenen Abzugsgewichten führen.

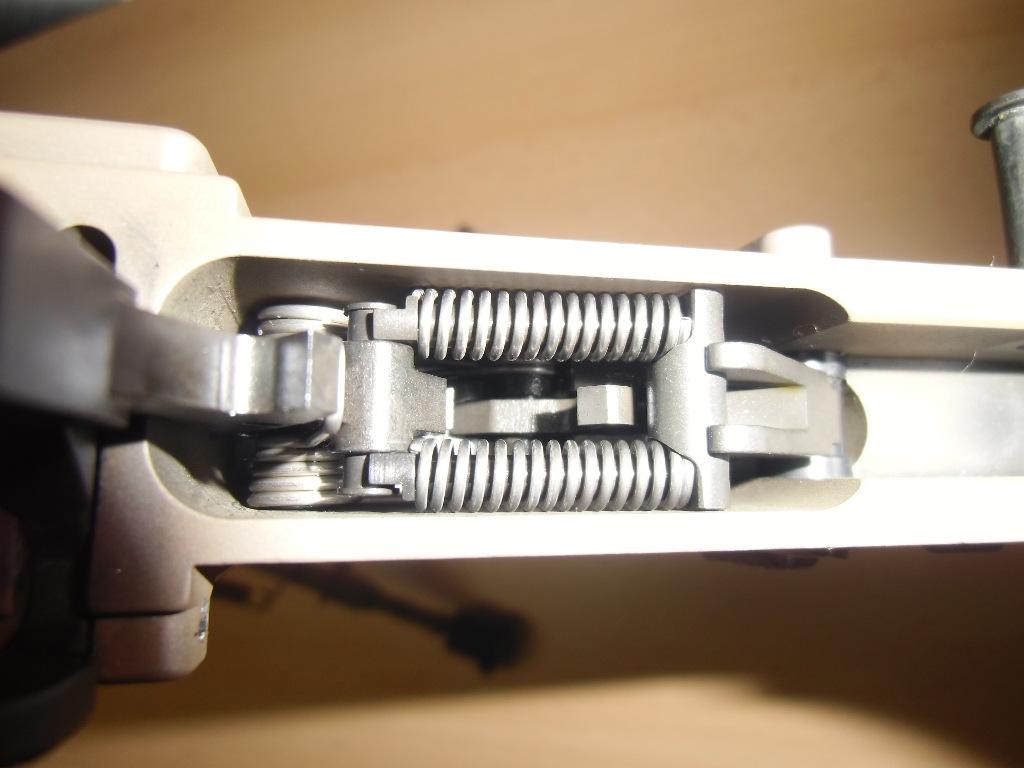

Auf jeden Fall werden die Federn auf die Führungsbolzen aufgefädelt und mit dem letzten verbleibenden Teil aus der Packung komprimiert, bis dieses dann unter dem gegenüber liegenden Rasthaken der Abzugsgruppe einrastet.
Jetzt sollte noch eine Funktionsprüfung – auch in Verbindung mit der Abzugssicherung – durchgeführt werden. Dazu kann man den Hammer gegen ein Stück Kunststoff oder Gummi prallen lassen, wenn es zur Hand ist.
Upper und Lower werden wieder zusammen gesetzt und der Spass kann losgehen !
Mein Fazit nach dem ersten Einsatz:

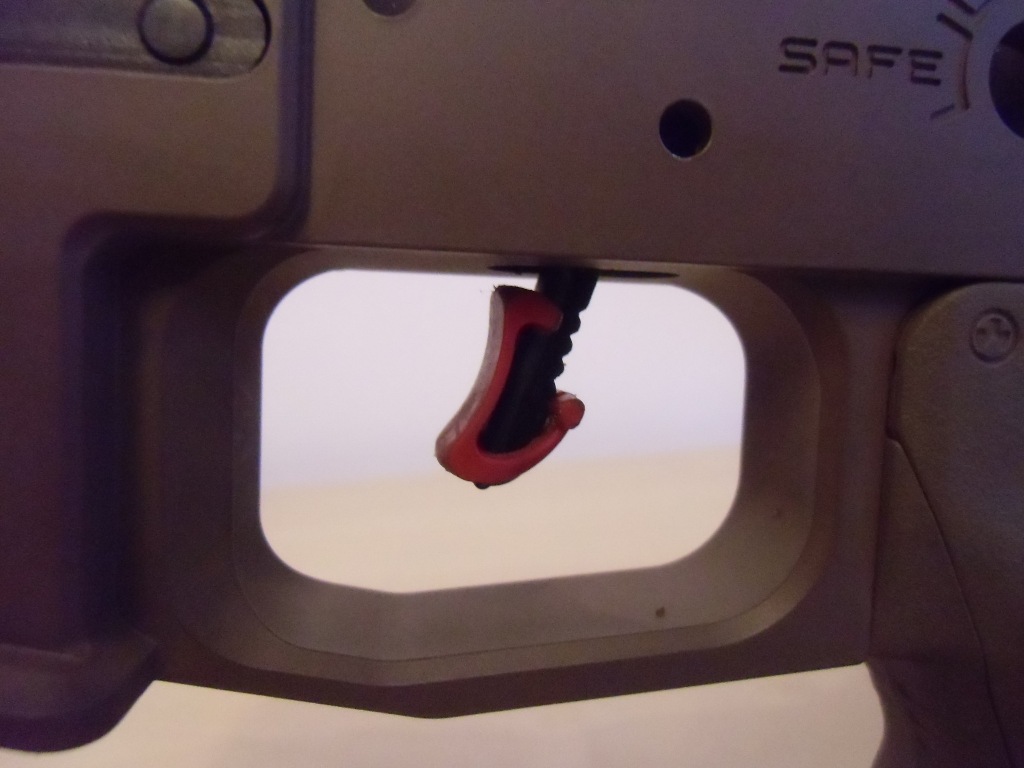

Sehr lohnenswert investiertes Geld! Der breite Abzugsschuh ist sehr bequem und es gibt einen kaum spürbaren Vorzugsweg. Wenn ich diesen abschätzen sollte, dann wären es vielleicht 0,2mm bis höchstens 0,3mm, gemessen habe ich ihn nicht. Der Schuss bricht sofort, sowas hab´ ich noch nicht erlebt. Direkt nach dem Schuss gibt es für den Abzug nur noch eine Richtung: Vorwärts, denn durchfallen tut er fast gar nicht! Gemessen an der möglichen Schussfrequenz braucht sich der Hiperfire 24c nicht hinter dem American Gold Trigger zu verstecken, aber das war sowieso nicht mein Kaufkriterium. Mir kam es darauf , dass der Abzug so gut wie keinen Weg vor und nach dem Schuss macht, und dieses Merkmal ist voll erfüllt!
Nachtrag vom 13.12.2015:
Ich bin endlich mal dazu gekommen, ein kurzes Video vom Abzug zu machen. Es zeigt bis 0:11 den Vorzugsweg mit offenem Verschluss und ab diesem Zeitpunkt den Vorzugsweg mit geschlossenem Verschluss und anschließendem „Durchfallen“ des Abzugs, sofern man davon reden kann.
