Tikka T3x Tac A1 – Kurzbericht

Während der weiteren Erprobung meines Schwedenmausers auf einer Distanz von 300m bot sich mir die Gelegenheit, die Tikka T3x Tac A1 mit 20“-Lauf im Kaliber 6,5mm Creedmore zu schießen. Ausgerüstet war es mit dem neuen Zielfernrohr Kahles 525i. Ein Schützenkollege hat es mir freundlicherweise zur Verfügung gestellt und hier sind meine kurzen Eindrücke:

Tikka T3x Tac A1_02



Für einen Kaufpreis von 2300 Euro hat die T3x Tac A1 natürlich alle Annehmlichkeiten, die ein modernes Präzisionsgewehr heutzutage hat. Dazu gehören höhen- und längenverstellbare Schaftkappe (letzteres durch zwei mitgelieferte „Spacer“, siehe Bild), eine höhenverstellbare Schaftbacke, einen Klappschaft und natürlich einen Vorderschaft, an dem mittels M-Lok-System allerhand Zubehör montiert werden kann. Eine Mündungsbremse darf natürlich auch nicht fehlen, die ist übrigens recht wirksam!

Tikka T3x Tac A1_03      Kahles 525i_01







Tikka T3x Tac A1_04



Was mir bei dem Gewehr besonders positiv aufgefallen ist, ist der tolle Abzug, den die Tikka bereits ab Werk besitzt. Der Druckpunkt wurde nach nur geringem Weg erreicht und konnte leicht überwunden werden. Ein sehr gutes Abzugsgefühl, daran gab es nichts auszusetzen. Vielleicht wurde anhand der Bilder bereits bemerkt, dass das Gewehr in einer Konfiguration für Linksschützen bestellt wurde. Mich freut es immer, wenn ein Hersteller auch solche Varianten im Angebot hat! Als Rechtsschütze habe ich den Kammerstengel dann auch mit der linken Hand bedienen müssen und hier ist mir erst mal aufgefallen, wie leichtgängig und gut geführt der Verschluss zu bedienen ist – saubere Arbeit, Tikka! Im Übrigen benötigt man kaum Kraft, um die leeren Hülsen richtig weit auszuwerfen – für Wiederlader ist hier Fingerspitzengefühl angesagt…

Die Präzision war auf 100m einfach hervorragend. Hier zwei 5-Schuss-Gruppen, die vom Besitzer sitzend aufgelegt mit Zweibein und Sandsack geschossen wurden. Verwendet wurde dazu übrigens Hornady-Fabrikmunition vom Typ „ELD Match“ mit einem Geschossgewicht von 140gr.





Mein Ergebnis auf 100m sah ähnlich aus, davon habe ich aber leider kein Bild zur Verfügung.

Weitere Ergebnisse auf eine Entfernung von 300m liegend aufgelegt mit Zweibein und Sandsack. Die „10“ besitzt einen Durchmesser von 100m, die Mouche einen von 50mm.

Vom Besitzer (es wurde absichtlich tiefer angehalten):

Tikka T3x Tac A1_05



Von meiner Wenigkeit (Haltepunkt Mitte-Mitte):

Tikka T3x Tac A1_06















Das hervorragende und mit 2700 Euro leider auch recht teure Zielfernrohr 525i von Kahles leistet sicherlich einen wesentlichen Beitrag zu den tollen Schussgruppen. An dem ZF hat mich besonders das filigrane und auch vielseitige Absehen beeindruckt, es bietet dem Schützen eine Vielzahl von Möglichkeiten, die Waffe durch die zahlreichen Anhaltspunkte optimal auszurichten. Montiert war es auf einer Blockmontage von Era-Tac mit -20 MOA Vorneigung.

Kahles 525i_02

Kahles 525i_03

Wer mehr über die Tikka T3x Tac A1 lesen möchte, dem empfehle ich diesen verlinkten Artikel von all4shooters.de.

Tikka T3x Tac A1_01





Taktischer Schaft für Schwedenmauser, Teil 3

m63-lrs_18

Der provisorischen Systembettung aus Kunststoff habe ich ziemlich entgegen gefiebert, umso erstaunter war ich, als ich dann das komplett fertige Bauteil aus Alu erhalten habe. Für den Maschinenbediener war es letztendlich keine große Sache mehr, den Arbeitsablauf des kompletten Teils in die Maschine zu programmieren. Ein Kunststoffteil mit nur den absolut notwendigsten Geometrien wäre für ihn schlichtweg unnütze Mehrarbeit gewesen – schön, wenn er sich seiner Sache sicher ist! Auch für mich.



Was bis kurz vor meiner zweiwöchigen Dienstreise leider nicht mehr angefertigt werden konnte, waren die neuen Systemschrauben und kleinere Teile zur Betätigung des Magazins. Dessen Mechanismus zur Arretierung und Lösung hätte ich gerne noch mit getestet, leider muss das nochmal etwas verschoben werden. Was die Systemschrauben angeht, so konnte ich später mithilfe der alten Schrauben und einigen Muttern M8, die ich als Distanzmaterial benutzt habe, Systemhülse und Aluteil provisorisch verschrauben.

Als ich die Systemhülse des M-63 erstmals in das Aluteil legen wollte, hat diese aber leider nicht reingepasst!

Nach einiger Zeit hat sich heraus gestellt, dass der Grund dafür banal war: Das Gehäuse des Matchabzuges hatte ich mit 10mm Breite vermessen, ein Schacht mit 11mm Breite sollte nun auch die letzte CNC-Maschine dieser Erde hinbekommen. So war es auch, aber mir sind leider die beiden kleinen Madenschrauben zu beiden Seiten des Abzugsgehäuses durch die Lappen gegangen, die den Triggerstop gekontert haben: Gesamtbreite 11,4mm! Das Abschleifen der Madenschrauben auf Sandpapier war schnell erledigt und schließlich ging die Systemhülse des M-63 in die Bettung rein.



Der Kammerstengel lag im geschlossenen Zustand knapp oberhalb der neuen Bettung, beim Öffnen des Verschlusses gab es nirgendwo Kollision und das spitze Schraubenende unterhalb des Verschlussfangs auf der linken Seite saß auch perfekt in der Seitenwand – wunderbar!

M63 LRS_20



Anschließend wurde es spannend, denn ich habe ein volles Magazin in den neuen Schacht eingeführt. Da ich mein eisernes Prinzip, im eigenen Haus keine Waffe zu laden, bereits zuvor schon einmal gebrochen habe, fiel es mir diesmal auch gar nicht mehr schwer. Ja, ich weiss, das nächste Mal gehe ich dafür zum Nachbarn rüber, der freut sich bestimmt…

Das Magazin ging saugend in den Schacht rein, ganz ohne weitere Anbauteile hat es schon Halt gefunden.



Das Magazin stammt von einer Tikka T3 im Kaliber .30-06 und ist lang genug, das Kaliber 6,5×55 Schwede aufzunehmen. Leider gehen nur 5 Schuss rein und noch bedauernswerter ist, dass die Blattfeder innerhalb des Magazins die Patronenmulde nicht auf der kompletten Länge unterstützt. So können z.B. die ersten drei Patronen nach unten verkanten, wenn man die obere am Projektil in das Magazin herunter drückt. Das kommt im normalen Betrieb natürlich nicht vor, ist aber schon auffällig. Hier hätte ich mir gewünscht, dass die Magazinfeder etwas stärker ausgefallen wäre.

Die Patronen werden hingegen leider nicht immer zuverlässig zugeführt. Es passiert manchmal, dass die jeweils zweite im Magazin befindliche Patrone beim Nachladevorgang leicht mit nach vorne gezogen wird und mit der Spitze unterhalb der Laderampe des M-63 endet. Das Resultat ist eine klassische Ladehemmung beim zweiten Schuss. Beim Studium der Ladedaten ist die Patrone meiner favorisierten Laborierung aber später 80mm lang und geht damit noch gerade so in das Magazin rein. Klar, dass sich dann später keine Patrone mehr mit seiner Spitze im Magazin nach vorne bewegen kann, wenn die oberste Patrone geladen wird und beim Repetieren gegen die zweite im Magazin befindliche reibt.

Zurück von der Dienstreise warteten auch schon einige neue Teile auf mich:

Der Mechanismus zum Arretieren und Lösen des Magazins wurde montiert und zudem erhielt ich einige Aufnahmeteile für die neue Picatinny-Schiene. Letztere wurde nachgearbeitet und zentriert sich über eine Passung in Längsrichtung in allen drei Halterungen. Alle Halterungen sind wiederum in die entsprechenden seitlichen Ausschnitte im Basisschaft eingepasst. Die beim Schuss entstehenden Kräfte dürfen eben nicht unterschätzt werden, ein einfaches Zusammenschrauben  kann es hier nicht sein, es liegen also alle Flächen an allen Seiten aneinander an. So wollte ich sicher stellen, dass sich im Betrieb kein Setzverhalten ergibt, das dazu führt, dass das ZF nochmal nachjustiert werden muss. Da beim Büchsenmacher bereits das Umbiegen des Kammerstengels beauftragt wurde, habe ich kurzerhand das ZF meiner Savage 10 BA inklusive ERA-TAC-Montage auf das neue System montiert. Damit lässt sich dann besser beurteilen, ob der Kammerstengel nun kollisionsfrei zu bedienen ist.



In Sachen Hinterschaft sind ebenfalls einige Teile fertig geworden. Zu sehen ist hier die höhen- und neigungsverstellbare Endplatte mit Klemmstange, Bagriderkufe und PRS-Schaftkappe von Magpul.



Zuletzt noch der Zweibein-Adapter inkl. Riemenbügelöse und Zweibein für die Montage an die Unterseite des Vorderschafts:



Es bleibt nach wie vor spannend. Sobald alles passgenau zusammengeschraubt werden kann, ist erstmal ein Probeschießen angesagt. Verläuft das zufrieden stellend, dann wird wieder alles demontiert und die Teile können zum Eloxieren und Brünieren. Lange wird es bestimmt nicht mehr dauern…



Hier geht es zum vierten Teil der Serie…

Taktischer Schaft für Schwedenmauser, Teil 2

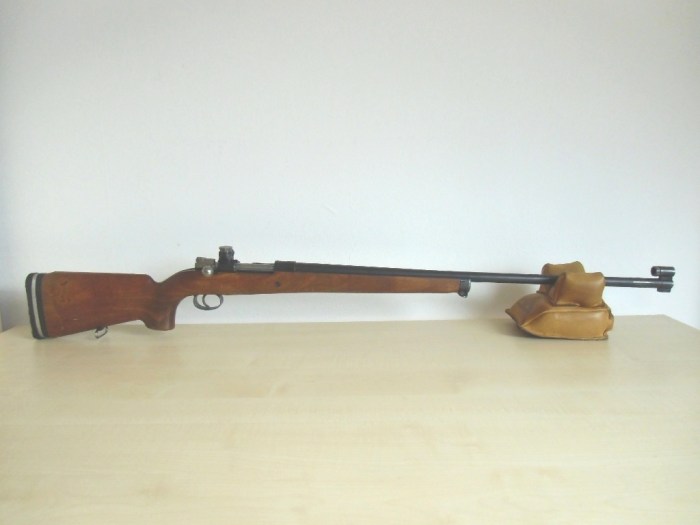

Schwedenmauser M63_01

Nachdem der Entschluss gefasst war, zwei Schwedenmauser zu kaufen, um einen dafür passenden Schaft in Eigenregie zu entwickeln, wurde erst mal online nach dafür verfügbaren Waffen geschaut.

Der naheliegende und unter Schützen und Jägern sicherlich bekannte Online-Marktplatz wurde dafür aber nicht ausgewählt. Uns ging es vielmehr darum, Gewehre ausprobieren und ggf. zurückgeben zu können, falls wir mit der Schussleistung nicht zufrieden sein sollten. Fündig geworden sind wir schließlich bei der Firma CDS Ehrenreich, die eine ganz ansehnliche Auswahl an Gewehren auf Lager hatte. Für die online angebotenen Repetierer gab es vom Händler zudem gleich eine Einschätzung zu den Zuständen von Brünierung, Schaft und Lauf – was uns bei der Auswahl sehr geholfen hat. Zwei Matchgewehre M63 sind es schließlich geworden, von dem eines wieder zurück geschickt wurde. Das erste M63 habe ich behalten, das zweite wurde ca. zwei Wochen später durch einen „normalen“ Mauser M96 ersetzt und ging an meinen Schützenkollegen.

Für uns ergab sich daraus eine kleine Unsicherheit, ob sich die beiden Systeme später nicht doch noch irgendwo maßlich Unterscheiden würden, darauf musste einfach nochmal besonderes Augenmerk  geworfen werden. Das ging natürlich erst, sobald beide Systeme ausgeschäftet waren.

Die ersten Schritte war folglich, das (zuerst verfügbare) System M63 auszuschäften, es genauestens zu vermessen und davon im CAD ein Modell zu erstellen.



Ausschäften

Zwei Stunden Arbeit für drei Schrauben, das war so nicht geplant! Das M63 besitzt wie das M96 zwei Schlitzschrauben (war damals halt so) an der Unterseite des Abzugsbügels/Magazinschachts, die das System durch den Schaft fixieren. Zusätzlich hat das M63 noch eine weitere Schraube quer durch den Holzschaft, die für mich unerklärlich fest saß. Ich habe mein gesamtes Körpergewicht (und das ist nicht wenig) auf den Schlitzschraubendreher verlagert und dann am – dort glücklicherweise vorhandenen – Sechskant nochmal einen Maulschlüssel angesetzt. Im Schneckentempo ging die Schraube dann einige Gewindegänge raus, der Kopf war aber schnell hinüber, sodass ich diesen dann schließlich anbohren und die Schraube mit einem Linksausdreher rausholen musste.



Ein Blick ins Innere lässt erkennen, dass das System des M63 zusätzlich mit Harz ausgegossen wurde. Beim M96, der später auch noch ausgeschäftet wurde, war das allerdings nicht der Fall.





Hier nochmal die Einzelteile des M63 ohne Schaft:





Und hier die beiden Systeme M63 (oben) und M96 (unten) im Vergleich:





CAD-Modell

Jetzt begann der Teil der Arbeit, bei dem die meiste Sorgfalt notwendig war, denn alle auf einem ungenauen Modell basierenden Konstruktionen würden später zu Passungenauigkeiten beim Zusammenbau aller Teile führen. Beim Hantieren mit dem ausgeschäfteten System ist mir dann erstmals aufgefallen, dass das M63 einen Lauf sowie einen Matchabzug von Schulz und Larsen hat – eine Firma deren Namen eine gute Präzision verspricht. Als ob ein M96 davon von Haus aus zu wenig hätte! Egal, was man hat, das hat man.



Nachdem die Systemhülse im CAD war, konnte dann damit begonnen werden, den Schaft mit allem Drum und Dran zu konstruieren. Zuvor gab es noch eine Konstruktionsbesprechung mit meinem Kollegen, in der alle wichtigen Merkmale festgehalten wurden, die dem jeweiligen Schützen am Herzen lagen. In den meisten Punkten gab es Übereinstimmung, nur bei wenigen mussten wir Kompromisse eingehen.

Tja und einige Eigenschaften des Schwedenmausers waren bauartbedingt einfach schon vorgegeben, damit musste man später einfach fertig werden. Hier eine kleine Auswahl wichtiger Punkte aus unserem Lastenheft:

  • Pistolengriff muss einfach sein.
  • Picatinny-Schiene und ZF am fertigen Gewehr sind ebenfalls Pflicht, doch wie und wo soll die Schiene befestigt werden? Eine seitliche Montage am Schaft kam für uns beide nicht in Frage. Vorgefertigte Picatinny-Schienen zur Montage auf die Systemhülse wären eine Möglichkeit, doch für Schwedenmauser leider Fehlanzeige, zumindest habe ich keine gefunden.
  • Und was geschieht mit dem geraden Kammerstengel, wenn eine Lösung für Schiene und ZF gefunden sind? Eine Kollision beim Repetiervorgang wäre hier später unvermeidbar. Absägen und Umbiegen wären möglich, sind aber nur mit Waffenbearbeitungserlaubnis durchführbar (ja, auch das Umbiegen!).
  • Ein Magazin soll unbedingt verwendet werden. Soll hier ein Kaufteil oder ein Eigenbau (evtl. durch Rapid Prototyping) zum Zuge kommen? Das bisherige Laden mit Ladestreifen würde bei erfolgreicher Verwendung von Picatinny-Schiene mit ZF jedenfalls nicht mehr möglich sein, da dieser von oben nicht mehr hätte zugeführt werden können.
  • Wie gestaltet sich die Griffaufnahme, wenn genau dort eigentlich irgendwo noch die Systemschrauben untergebracht werden müssen?

Nach und nach wurde das Lastenheft abgearbeitet und bei einigen Details konstruktionstechnisch nochmal die eine oder andere Extrarunde gedreht. Die nachfolgenden Bilder zeigen jedenfalls den Werdegang des Projekts im CAD in groben Zügen. Einige Kaufteile sind dabei gleich mit visualisiert worden, so z.B. Zielfernrohr Sightron SIII 8-32×56, HM-Montageringe 12,7mm, Magpul PRS Schaftkappe, AR15-Griff, 5-Schuss-Magazin Tikka T3, Riemenbügelöse und Zweibein.



Natürlich waren nicht alle benötigten Teile sofort vorhanden und so wurde die CAD-Konstruktion teilweise durch die Lieferzeit von Kaufteilen unterbrochen, wenn deren Vermessung für die Konstruktion angrenzender Teile wichtig war. Nach insgesamt knapp 4 Wochen war das Design dann schließlich abgeschlossen und das komplette Konzept wurde bei einem Betrieb für zerspanende Metallarbeiten vorgestellt. Nach der Konstruktionsbesprechung wurde vereinbart, zunächst einen Kunststoffklotz mit sämtlichen für die Aufnahme der Systemhülse wichtigen Geometrien nebst einigen Kleinteilen für den Magazinauswurf anzufertigen. Über das Ergebnis werde ich im nächsten Beitrag berichten.



Hier geht es zum dritten Teil der Serie…





Taktischer Schaft für Schwedenmauser, Teil 1

Haenel RS 9_1



Für den letzten zweitägigen Besuch eines Truppenübungsplatzes habe ich mir vorgenommen, meine Savage 10 BA  – ggf. mit der dafür neuen Laborierung 200 gr. HPBT – auf eine Distanz von 1000m zu schießen und eine Drop-Chart für mein AR-15 von Hera Arms zu erstellen.

Erstes hat leider nicht wirklich geklappt, dafür habe ich die Munition leider zu zaghaft laboriert, letzteres lief dafür umso besser. Jedenfalls hat sich gegen Ende des Events für mich noch die Gelegenheit ergeben, auch einige Waffen von Schützenkollegen auszuprobieren. Das hat für mich einige überraschende Erkenntnisse gebracht und somit den Grundstein für mein nächstes – und bisher aufwändigstes – Projekt gelegt: Den M63 Long Range Sniper im Kaliber 6,5×55 Schwede.

Über den Fortschritt werde ich in den nächsten Wochen, vielleicht sogar Monaten, weiter berichten.

Ausschlag gebend war ein Vergleich zwischen Haenel RS9 im Kaliber .338 Lapua Magnum (dem neuen Scharfschützengewehr der Bundeswehr), einem alten Schwedenmauser von 1912 im Zubehörschaft (Hogue, glaube ich) und einer Tikka T3, ebenfalls im Kaliber 6,5×55 Schwede, jedoch mit nur 60cm langem Lauf.

Anvisiert wurde mit allen Gewehren ein Ziel in 1200m Entfernung bei ca. 2m/s Seitenwind aus ca. 9 Uhr. Die ersten Schüsse wurden aus dem Haenel RS9 abgefeuert, der Besitzer hatte das ZF bereits korrekt eingestellt. Haltepunkt war ca. 0,8m links vom Ziel. Auf den ordentlichen Rückstoss folgte wie erwartet ein Treffer.



Wechsel zum Schwedenmauser: Hier wurde die Systemhülse vom Besitzer in einen neuen Schaft gebettet (leider kein Pistolengriff) und ein Zielfernrohr mit seitlicher Montage verwendet. Bei gleichen Windverhältnissen hat sich schnell heraus gestellt, dass der Haltepunkt lediglich ca. 0,3m links vom Ziel sein musste. Auf den Rückstoss, vergleichbar mit dem Kaliber .308 Win., folgte bei recht gestreckter Flugbahn des Geschosses dann der Treffer.

Was zum…?

Echt jetzt?

Das hatte ich nicht erwartet und hat mich schon ein wenig sprachlos gemacht: Dieses Gewehr ist Long-Range tauglich? Nicht zu fassen! Tja, aber das kommt davon, wenn man sich nicht richtig mit den Dingen befasst und leichtfertig abtut. Die Unempfindlichkeit gegen Wind bzw. Seitenwind ist einfach bemerkenswert, das kann man natürlich nicht erfahren, wenn man das Gewehr nur auf Entfernungen von 100-300m und dann ggf. noch disziplinen-konform mit Diopter, einsetzt.

Laut Besitzer des Schwedenmausers war das Gewehr eine reine Low-Budget-Sache: Für weniger als 500 Euro wurde das Gewehr selbst, ein neuer Schaft und ein günstiges ZF gekauft. Schwierig würde es mit dem Treffen angeblich erst ab einer Distanz von ca. 1600m werden!



Bliebe da noch die Tikka T3, der ich wegen des kurzen Laufs von nur 60cm eigentlich nicht zugetraut habe, auch auf 1200m  zu treffen, aber auch hier wurde ich eines Besseren belehrt. Der alte Haltepunkt konnte sogar beibehalten werden.

Was das Kaliber 6,5×55 Schwede zu leisten vermag, hat mich an diesem Tag schwer beeindruckt! Und so habe ich in den darauf folgenden Tagen angefangen, nach für mich passenden Schäften mit Pistolengriff zu suchen, um mir ebenfalls ein günstiges Long-Range-Gewehr zusammenzustellen – doch leider ohne Erfolg. Hätte ich auf den Pistolengriff verzichten wollen, wäre da schon was zu finden, allerdings leider nichts mit taktischem Aussehen. Alternativ hätte man sich ebenfalls eine Tikka T3 in 6,5×55 Schwede kaufen können, dann wäre die Sache mit einem Schlag erledigt gewesen, genau so, wie dann auch ca. 1300-1400 Euro (ohne ZF) weg gewesen wären.

Ein Schützenkollege, dem ich davon erzählt habe und der mit seiner kürzlich gekauften Remington 700 in .308 Win. nicht 100%ig zufrieden war, war da eher kurzentschlossen und hat schließlich vorgeschlagen, ganz einfach selbst einen Schaft zu entwickeln. Ausschlag gebend dafür war, dass der Kollege mir glaubhaft versichert hat, dass eine Systembettung nun auch kein Hexenwerk sei. Hinzu kommt, dass die auf dem Markt für den Schwedenmauser verfügbaren Zubehörschäfte weder einen Pistolengriff, noch ein taktisches Aussehen haben. Die Idee war somit geboren und so haben wir uns auf die Suche nach zwei Schwedenmausern gemacht…



Hier geht es zum zweiten Teil der Serie…
