Laufinspektion / Teslong Laufkamera

Aufgrund der noch nicht ganz zufrieden stellenden Streukreise meines Halbautomaten AG42B Ljungmann habe ich mich dazu entschlossen, dessen Lauf mal durch einen Büchsenmacher inspizieren zu lassen. Ich habe bei dieser Gelegenheit auch gleich meinen Schwedenmauser mitgenommen, quasi als „Vergleichsnormal“, da dessen Schussleistung einfach phänomenal ist. Den Besuch habe ich nicht bereut, obwohl er doch meine Befürchtungen bezüglich des AG42B bestätigt hat: Dessen Lauf sieht ziemlich abgenutzt aus. Jener des Schwedenmausers ist hingegen noch ziemlich gut in Schuss, wenn ich mir dieses Wortspiel mal erlauben darf. 😊

Leider konnte ich die Inspektion durch den BüMa nicht wirklich dokumentieren, aber unter Schützenkollegen mal zum Thema Laufkamera nachgefragt, hat sich ausgerechnet Marvin gemeldet, der ebenfalls eine besitzt und freundlicherweise bereit war, sie mir mal auszuleihen.

So ist die Idee zu diesem Beitrag entstanden, denn über die Einschätzungen des BüMa´s will ich hier berichten. Mir ist es außerdem wichtig, dies relativ zeitnah nach dem dortigen Besuch zu machen, denn das Problem, das bei eigenständiger (also in meinem Fall genaugenommen laienhafter) Begutachtung des Laufs nämlich entstehen könnte, ist, dass allein durch die Vergrößerung der Kamera der Eindruck eines total abgenutzten Laufs entsteht. Jeder kleinste Krümel, jeder noch so kleine Kratzer wird einfach dermaßen hervorgehoben, dass man kaum noch hinschauen mag! Dass ein Lauf trotz der vielen sichtbaren Spuren noch absolut in Ordnung ist, fällt dann schwer zu glauben. Am Ende sollte aber immer das Schussbild der Waffe mit Ausschlag gebend sein, denn ohne Laufkamera ist das der einzige Indikator für Eure Zufriedenheit beim Schießen, bzw. Treffen.

Die verwendete Laufkamera

Nach dem Modell der Laufkamera, die bei der Inspektion des BüMa´s verwendet wurde, habe ich leider nicht gefragt, denn ich habe sie von Vornherein als sündhaft teures Spezialzubehör eingestuft. Tja, weit gefehlt! Nach dem Auspacken von Marvin´s Kamera war ich davon überzeugt, dass der BüMa das gleiche Modell verwendet hat! Es handelt sich übrigens um die Laufkamera von Teslong für unter 60€. Wer sie sich auch eine zulegen mag, findet sie sehr leicht beim großen Online-Versandhändler.

Das Set besteht aus der Kamera selbst, die in einen flexiblen Stab integriert ist, einem Verbindungskabel mit USB-Anschluss, sowie einem Adapter von USB auf USB C, um die Kamera auch mit einem Smartphone betreiben zu können.

Ausgehend vom sich verdickenden Ende des Kamerastabs mit seinem Multipol-Stecker bis hin zur Mitte des integrierten Spiegels im Kamera-Kopf messe ich eine Länge von 98cm, die man die Kamera folglich in den Lauf hineinschieben kann. Das ist schon eine ordentliche Strecke von umgerechnet ca. 38,5 Zoll. Wem das immer noch nicht reichen sollte, der kann die Kamera ja zusätzlich auch nochmal von der anderen Laufseite einführen. Das Verbindungskabel zum Laptop oder Smartphone hat dann nochmal eine Länge von 150cm.

Verwendung unter Win10

Das war gar nicht so selbstverständlich, das Ding zum Laufen zu kriegen. Nachdem ich mir von der Herstellerseite aber das Manual heruntergeladen hatte, ging es sehr schnell:

  • Kamera mit dem Rechner verbinden und die Windows-Taste drücken.
  • „Kamera“ eingeben, um die entsprechende App dann per Mausklick zu starten.
  • Rechts oben die Schaltfläche für „Kamera umdrehen“ (quasi Selfie-Modus) anklicken und das Übertragungsbild erscheint.
  • Fotos und Videos werden übrigens automatisch in diesem Pfad gespeichert:

Dieser PC/Bilder/Eigene Aufnahmen

Verwendung mit einem Android Smartphone

Hierfür habe ich mir aus dem Playstore die App „OTG View“ heruntergeladen. Sie war die am häufigsten heruntergeladene App, das ausschlaggebende Argument aber war, dass sie werbefrei ist. Einfach die App starten, die Kamera mittels USB C-Adapter anschließen und den Zugriff auf die Kamera erlauben – einfacher geht´s nicht.

Manch einer mag Bilder wie nachfolgend zum ersten Mal sehen und deshalb werde ich das Bildmaterial so gut es geht auch beschreiben: Die Kamera ist mit ihrem Objektiv fest nach vorne ausgerichtet, man schaut also in die Laufbohrung hinein. Koaxial zur Kamera befindet sich in ca. 1cm Abstand aber ein kleiner Spiegel im Winkel von 45°, mit dem man quasi seitlich an die Innenwand des Laufs schauen kann. Dieser Bereich wird im Video und auf den Bildern immer scharf in der Mitte dargestellt. Möchte man sich an einer bestimmten Stelle im Laufinneren die gesamte Laufoberfläche ansehen, so muss die Kamera ohne weiteren Vorschub an Ort und Stelle gedreht werden. Das Bildmaterial, das man etwas unschärfer – also um die Bildmitte herum – sieht, kann zur Orientierung dienen, falls man bestimmte Stellen im Lauf finden will.

AG42B Ljungman

Los geht´s auch gleich mit dem Negativbeispiel schlechthin. Ich habe hierzu ein kleines Video gedreht, dass einen langsamen Vorschub der Kamera für die ersten ca. 10cm ab der hinteren Lauföffnung zeigt. Dort, wo ich innehalte und die Kamera ein wenige hin und her rotiere, gibt es nennenswerte Orientierungspunkte im Lauf.

Abschnitt 01

Zeit 00:00:09 bis 00:00:18 zeigt den Bereich bis einschließlich Hülsenschulter. Im Bereich der Hülsenschulter wird der Lauf konisch – genau wie die Patrone auch.

Zeit 00:00:18 bis 00:00:21 zeigt einen zylindrischen Bereich des Laufs, hier befindet sich der Hülsenhals der Patrone mit dem darin sitzenden Geschoss.

Zeit 00:00:22 bis 00:00:29 zeigt den sog. Übergangskonus des Laufs. Auf diesen Übergang trifft das aus der Patrone austretende Geschoss nach einem kurzen Weg des Freiflugs und wird anschließend in den Bereich mit beginnendem Feld/Zug-Profil auftreffen. Der Übergangskonus ist beim AG42B schon ordentlich von Rissen gezeichnet.

Zeit 00:00:30 bis 00:00:35 zeigt den Übergang in das Feld/Zug-Profil. Die Felder des Laufs sind eher hell, das Zugprofil ist dunkel abgesetzt. Schon in diesem Bereich findet sich reichlich „Krokodilhaut“ im Lauf, also jene zerfurchten und rissigen Stellen im Metall, die Hinweise auf eine Abnutzung geben. Direkt nach dem Patronenlager steigt der Druck der beim Schuss freigesetzten Gase ja auch erstmal stark an, bis er schließlich langsam über die Lauflänge abfällt. Es ist daher nicht verwunderlich, wenn Waffen im Bereich kurz nach dem Patronenlager die stärksten Abnutzungserscheinungen zeigen. Das muss noch lange nicht heißen, dass eine Waffe nicht mehr gut schießen wird, doch dazu später mehr.

Zeit 00:00:35 bis 00:00:47 zeigt schließlich noch eine kleine Umsicht des Laufinneren kurz nach dem Patronenlager.

Abschnitt 02

Mittig im Bild befindet sich ein Feldprofil, dass ich über einige Zentimeter bei einer Lauflänge von ca. 25cm nach dem Patronenlager filme. Man beachte die zahlreichen kleinen Krater.

Abschnitt 03

Eine Aufnahme der Gasabnahmebohrung. Beim Ljungman kommt sie nach ca. 38cm Wegstrecke des Projektils.

Abschnitt 04

Tja, es wird leider nicht besser: In der Begrenzung von blauer bis zur grünen Pfeilspitze sieht man längs von oben nach unten das Zugprofil verlaufen. Im linken Bereich der blauen Pfeilspitze ist bei noch gut erhaltenen Läufen eine scharfe Kante zwischen Feld- und Zugprofil zu sehen. Hier kann man schon erahnen, dass sich Felder und Züge im Durchmesser immer mehr annähern, was natürlich einer Abnutzung entspricht. Wie auf einigen Videos vorher auch schon zu sehen war, befindet sich mittig – und zwar in jedem Zugprofil – auch noch eine längs des gelben Pfeils verlaufende Schleifspur. Nicht gut!

Abschnitt 05

Ein kurzer Blick auf die serienmäßigen Kompensatorbohrungen mit Fasern von Reinigungspatches.

Abschnitt 06

Zu sehen ist das Innengewinde M12x1 an der Mündung.

Abschnitt 07

Das letzte Bild zeigt die innere Oberfläche meines aufgeschraubten Laufgewichts.

Schwedenmauser M63

Abschnitt 01

Das nächste Video zeigt den Übergangskonus des Schwedenmausers, es ist vergleichbar mit dem obigen Video „Abschnitt 1“ des AG42B im Zeitraum 00:00:22 bis 00:00:29. Auffällig ist hier, dass der Bereich auffallend glänzender ist, als beim Ljungman.

Abschnitt 02

Auch hier ist wieder einiges an „Krokodilhaut“ zu sehen, der Kommentar des BüMa´s lautet, dass der Bereich „noch OK aussieht“. Deutlich erkennbat sind hier noch die Tombak-Ablagerungen in den beiden Zügen links und rechts.

Abschnitt 03-09

Ich will Euch nicht mit zu vielen Details langweilen, daher hier noch eine Galerie mit Bildern, die ich ca. alle 10cm gemacht habe. Wie man erkennen kann, ist auch hier Krokodilhaut zu sehen, allerdings bei Weitem nicht so ausgeprägt, wie im direkten Bereich hinter dem Patronenlager und außerdem relativ gleichbleibend „milde“ im Erscheinungsbild. Erwähnenswert wäre noch, dass sich zwischen Feld- und Zugprofil noch eine deutliche scharfe Kante erkennen lässt, sodass von einem ausgeschossenen Lauf hier nicht die Rede sein kann. Zudem befindet sich entlang des Zugprofils auch keine mittig liegende Schleifspur – beim Ljungman war die ja leider sehr deutlich zu sehen.

Abschnitt 10

Wie im Beitrag zur Eigenbau-Mündungsbremse zu lesen, ist diese beim M63 nur geklemmt. Diesen Bereich direkt nach der Mündung mit seinem kleinen Spalt habe ich im letzten Abschnitt fotografiert und darin eine abgelöste Messingborste entdeckt.

Ich habe durch den Besuch beim BüMa nun ein klein wenig an Erfahrung gewonnen und einige Hinweise darauf erhalten, den Verschleiß eines Laufs erkennen zu können. Auf jeden Fall ist eine solche Laufkamera eine gute Investition, wenn man den Kauf einer gebrauchten Waffe plant, denn eines habe ich auf jeden Fall gerlernt: So gut wie jeder Lauf glänzt und sieht klasse aus, wenn man mit einer Taschenlampe hinein leuchtet, egal wieviele tausend Schuss bereits durch sind! Die Anschlussmöglichkeit der Kamera an ein Smartphone erleichtert die Handhabung enorm und so kann man vor einem Gebrauchtkauf im Zweilfel immer mal einen schnellen Blick in den Lauf werfen. Eines muss aber auch klar gesagt werden: Entscheidend für die Beurteilung des Laufzustands einer Waffe sollte immer noch das Schussbild sein, denn viele Läufe sehen im Bereich direkt nach dem Patronenlager nur mittelmäßig aus, haben im weiteren Verlauf der Lauflänge aber noch durchaus scharfe Züge und können das Projektil hervorragend führen. Das ist genau so z.B. auch bei meinem Schwedenmauser der Fall.

Da ich die Schussbelastung für den Ljungman überhaupt nicht kenne und jene vom Schwedenmauser nur grob mit 3000- 4000 Schuss abschätzen kann, habe ich mich für einen Folgebeitrag entschlossen, in dem ich noch einige Bildergalerien zur Savage 10 BA, meinem AR-15 und dem Wechselsystem veröffentliche. Für diese letztgenannten Läufe kenne ich die Schussbelastung aufgrund des Rohrbuchs, das ich führe, nämlich exakt.

Kompensator für Remington 870

Hier nur eine kurze Info über die neueste Variante eines Kompensators, der konstruktiv an eine Remington 870 angepasst wurde. Durch den relativ weit vorne befindlichen Kornträger habe ich mich für eine Aussparung entschieden, wodurch die Klemmung dann letztlich auf der Unterseite des Kompensators erfolgen musste. Das war in diesem Fall noch möglich, weil vom Ende des Konträgers bis zur Laufmündung noch genügend Distanz übrig war, eine Klemmung überhaupt realisieren zu können. Ansonsten sind die äußeren Dimensionen mit Länge/Breite/Höhe 88/40/30mm gleich geblieben.



Berichte zu weitere Kompensatoren finden sich hier:

Benelli M3

Benelli M4

Beretta 1301 Tactical

Kompensator für Beretta 1301 Tactical

Hier nur ein sehr kurzer Beitrag über eine neue Variante des bisherigen Kompensators für eine Beretta 1301. Abgeleitet vom bisherigen Kompensator für die Benelli M4 und Benelli M3 wurde in diesem Fall nur der Bohrungsdurchmesser der Klemmnabe sowie deren Klemmlänge angepasst.

OLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERA

MFD Beretta 1301_07

MFD Beretta 1301_06



Hier noch ein kurzes Video vom Eigentümer des Kompensators in Aktion:





Berichte zu weitere Kompensatoren finden sich hier:

Benelli M3

Benelli M4

Remington 870

Kompensator für Benelli M3

Da der von mir entworfene Kompensator für die Benelli M4 bisher recht gut angekommen ist, habe ich auf Wunsch einiger Schützenkollegen ebenfalls eine Variante für die Benelli M3 konstruiert.

Die Arbeit war einfach, weil ich das Design nicht weiter verändert habe. Lediglich der Bohrungsdurchmesser für die Klemmnabe musste auf den neuen Laufdurchmesser angepasst werden. Von Vorteil bei dieser Flinte ist, dass für die Montage des Kompensators kein Bauteil nachgearbeitet werden muss. Einfach aufstecken, Schraube festziehen und fertig!







Hier noch ein kurzes Video des Kompensators in Aktion:







In absehbarer Zeit werden weitere Varianten für die Beretta 1301 und die Remington 870 entstehen…

Berichte zu weitere Kompensatoren finden sich hier:

Benelli M4

Beretta 1301 Tactical

Remington 870





Remington 700 wird ein Bullpup: Teil 4 – Mündungsbremse

Die Remington 700 in ihrer ursprünglichen Konfiguration, also mit leichtem Kunststoff-Schaft, sprang mir immer dermaßen aus dem Ziel, dass ich nie eine Treffer-Beobachtung ohne Korrektur des Haltepunktes machen konnte.

Unabhängig vom späteren, absehbar höheren, Gewicht der Waffe, sollte sie deshalb eine Mündungsbremse zur Reduzierung des Rückstoßes erhalten.

Da der Lauf ohne Mündungsgewinde bestellt wurde, musste eine geklemmte Bremse her. Diese sollte nicht traditionell, also geschlitzt mit seitlicher/n Schraube(n), gebaut werden, wie etwas das Modell des geschätzten Kollegen, sondern mit einer radialen Klemmung nach dem Prinzip einer Spannzange aufgebaut sein



Prinzip der Spannzange nach Wiki (CC BY-SA 4.0)

Für den Lauf bedeutet das, dass er hier die Funktion des Werkstücks (golden) übernimmt, welches durch den geschlitzten Teil der Mündungsbremse (rot) gehalten wird. der geschlitzte Teil der Mündungsbremse wird durch eine Überwurfmutter (Funktion des blauen und grünen Teils in der Darstellung) zusammengedrückt und klemmt damit den Lauf.

im 3D Planungstool sieht das Ganze dann so aus:



Zu sehen sind, im Uhrzeigersinn oben links beginnend, die eigentliche Mündungsbremse mit Abmessungen. Die Überwurfmutter und beides maßstäblich in der Seitenansicht.

An Mündungsbremse und Überwurfmutter in rot bzw. blau dargestellt jeweils das Außen- bzw. Innengewinde M45x2 für die Klemmung. der konisch zulaufende Teil „hinter“ dem roten Ring der Mündungsbremse ist der geschlitzte Teil, welcher über den Lauf geschoben wird. Mit gleichem Winkel versehen, gibt es die passende Anlagefläche in der Überwurfmutter.

Von der Herstellung beider Teile gibt es leider nur wenige Bilder:



Die Bremse verfügt über vier Kammern wobei sich das Bohrungsloch des Geschosses, aus fertigungstechnischen Gründen, von ca. 20 mm auf 8,3 mm (Geschoss .308″ bzw. 7,82 mm) von Stufe zu Stufe verringert.

Von der vormals runden Form sind seitlich „am Auslass“ gerade Flächen parallel zur Laufachse und „oben“ und „unten“ sich zum Ende der Mündungsbremse hin abfallende bzw. ansteigende Flächen gefräst, um Gewicht zu sparen.

Der geschlitzte Teil der Bremse ist in sechs Abschnitte mit je drei Zungen eingeteilt, wobei in jedem Abschnitt die „innere“ Zunge mit dem Rest der Bremse verbunden ist und die „äußeren“ Zungen mit der inneren über einen Quersteg am dünnen Ende des Klemm-Konus. Damit können die äußeren Zungen durch die Überwurfmutter einfacher an den Lauf gepresst und eine größere Anlagefläche erreicht werden. Gleichzeitig ist die innere Zunge auf der Hälfte ihrer Länge im Durchmesser verringert, so dass sie in diesem Abschnitt nicht mit der Überwurfmutter in Berührung kommt und die Klemmung verhindert.

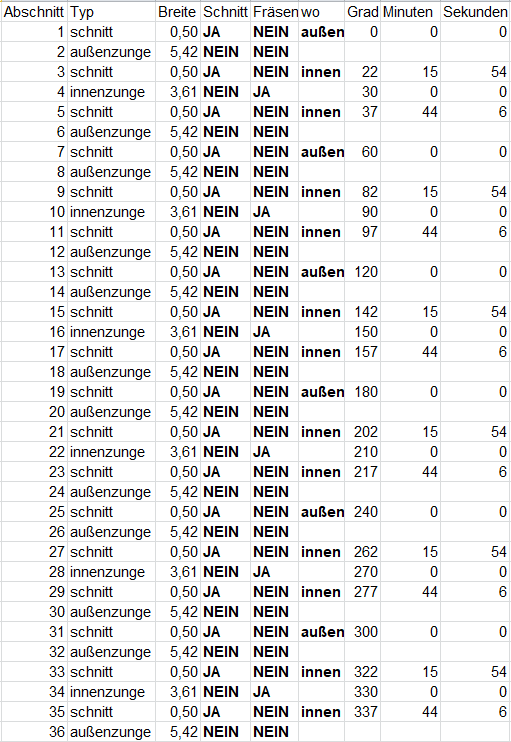

Die Winkel zwischen den Zungen bzw. für die Trennung der Abschnitte ist folgendermaßen kalkuliert.

rem700-muendungsbremse-11

Die fertig bearbeitet Mündungsbremse wurde abschließend brüniert und ist bereit zur Installation.
