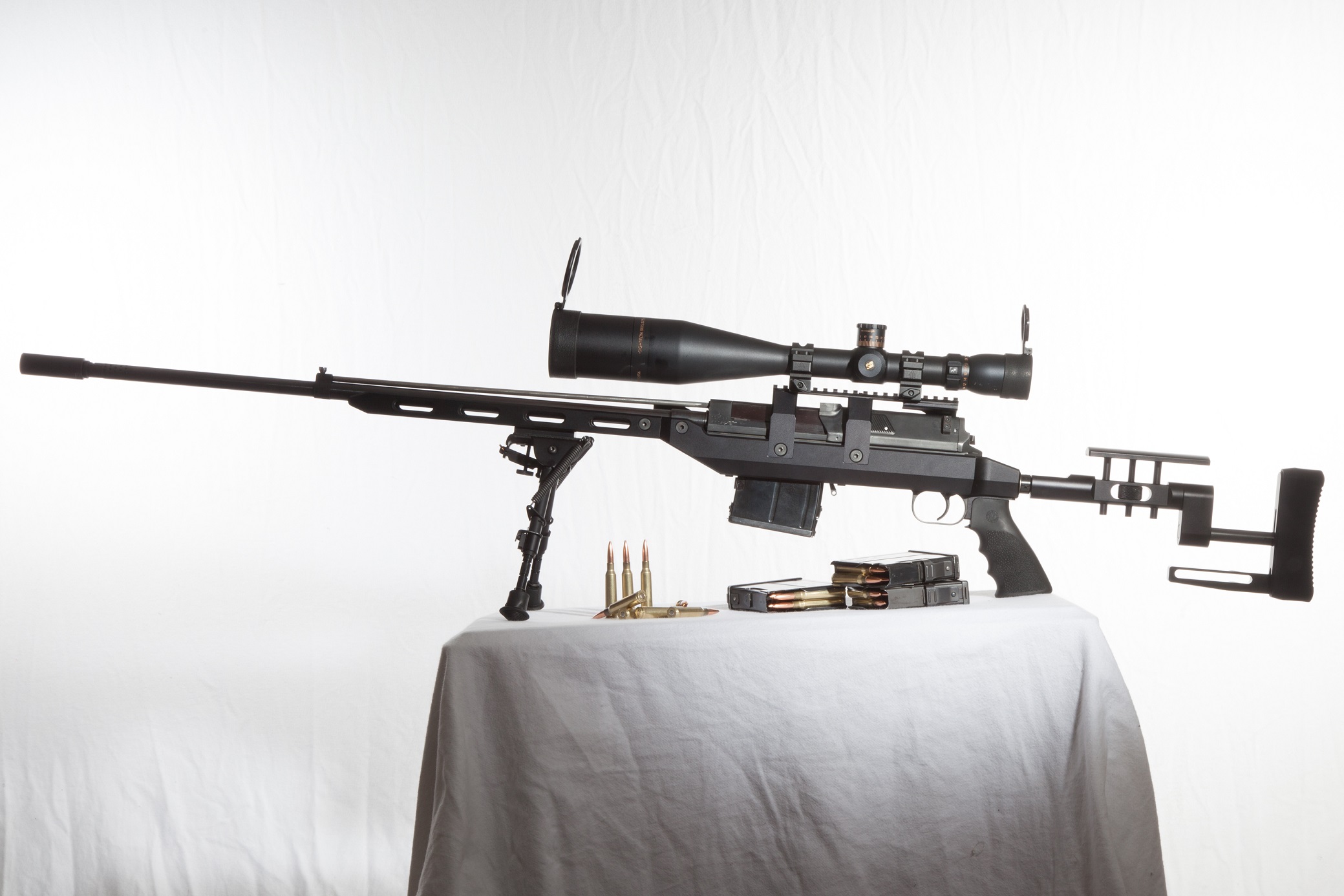

Der Schaft ist mittlerweile eloxiert und wieder zusammengesetzt, zwei Fehlfunktionen gab es in der Vergangenheit aber immer noch, auch darüber will ich in diesem Beitrag weiter berichten, obwohl ich diese komplette Serie eigentlich schon längst abgeschlossen haben wollte.
Neue Laborierung:
Auch wenn die Patrone 6,5×55 Swedish Mauser einen maximalen Gasdruck von 3800 bar nach CIP hat, heißt das noch lange nicht, dass der Selbstlader damit gut zurecht kommt. Ich habe diesen maximalen Druck natürlich nicht ausgereizt, aber das Gewehr hat bereits empfindlich auf meine letzte Laborierung reagiert. Ich bin also dazu übergegangen, moderatere Laborierungen zu verwenden und diese Erprobungsphase dauert aktuell immer noch an. Ist sie abgeschlossen, bin ich auch endlich mit dem Projekt fertig.
Der Zwischenstand ist also der, dass ich bisher wieder zur maximalen Ladeempfehlung von Vihtavuori für das Pulver N150 zurückgekehrt bin – d.h. meine bisherige favorisierte Ladung aus dem Beitrag Nr. 7 wurde reduziert. Diese habe ich dann mit Kompensatoren verschiedener Massen (0, 80, 155 und 235 Gramm) erprobt.
Hülse: Lapua Match, Kailber 6,5×55 Schwedenmauser
Zündhütchen: CCI 200
Pulver: N150
Menge: ehemals 37,5gr., neu: 35,2gr.
Geschoss: Lapua Scenar GB458 HPBT, 139gr.
OAL: ehemals 76,5mm, neu 79,0mm
Crimp: keiner
Kompensator: 155g.
Schussbild auf 50m: D=17mm
Die zweite vielversprechende Laborierung war:
Hülse: Lapua Match, Kailber 6,5×55 Schwedenmauser
Zündhütchen: CCI 200
Pulver: N160
Menge: 38,0gr.
Geschoss: Lapua Scenar GB458 HPBT, 139gr.
OAL: 78,0mm
Crimp: keiner
Kompensator: 155g.
Schussbild auf 100m: D=22mm

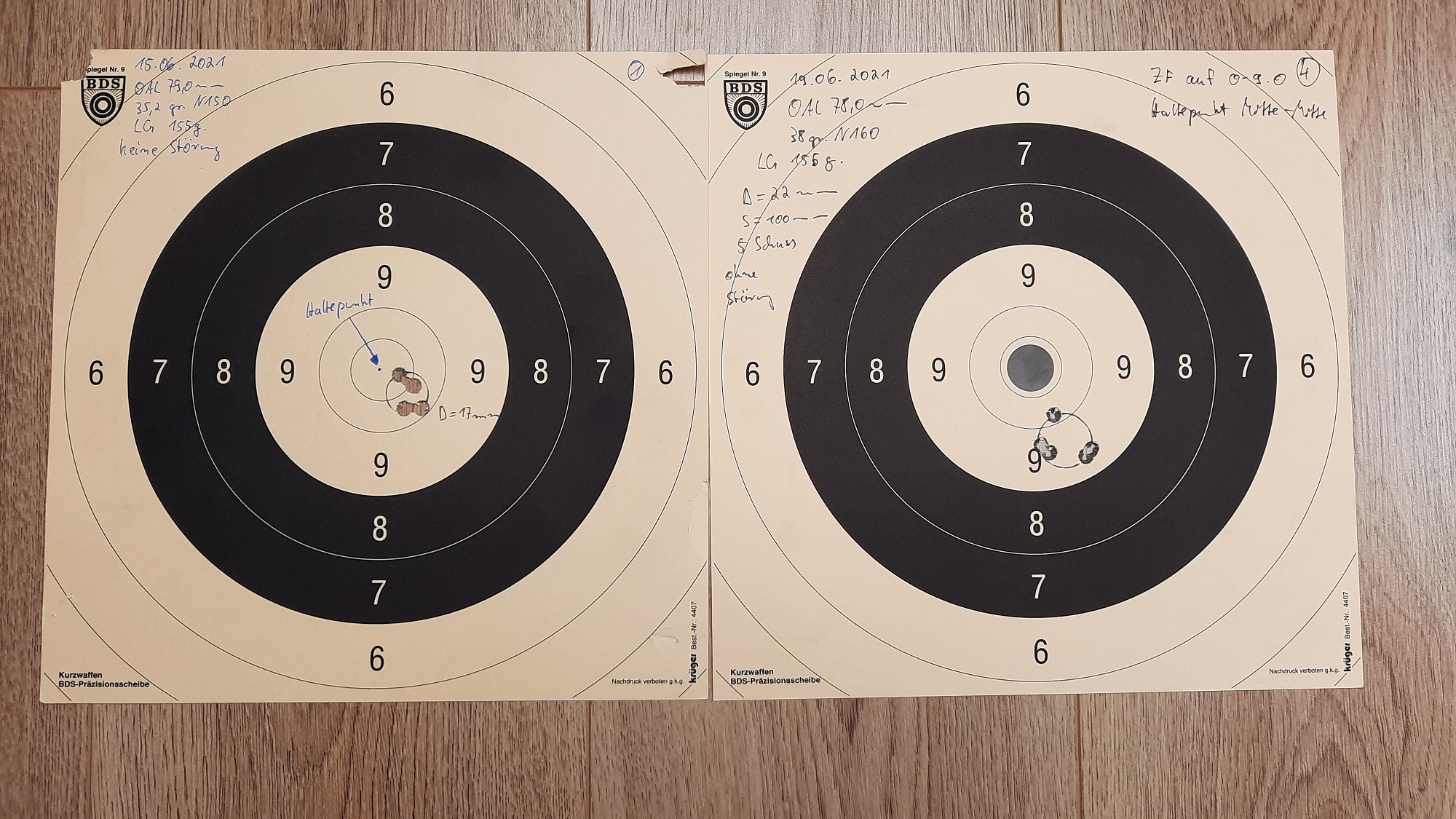

Man darf sich vom linken Schussbild nicht täuschen lassen, da es auf einer Entfernung von nur 50m entstanden ist. Ich werde beim nächsten Termin weiter mit der zweiten Laborierung auf Basis von N160 testen und werde die Menge zunächst auf 37,0 gr. reduzieren, sowie die OAL wieder auf 79,0mm erhöhen. Von hohen Geschossgeschwindigkeiten bis hin zu 800 m/s habe ich mich innerlich bereits verabschiedet. Zur Schadensbegrenzung laboriere ich jetzt mit dem Ziel von guten Streukreisen ohne den Fokus auf eine hohe V0. Wie weit ich damit beim nächsten Long-Range-Event komme, wird sich noch zeigen.
Firing out of Battery, (2)
Bisher ist es nur noch ein einziges Mal vorgekommen, dass eine Patrone durch den vorschnellenden Verschluss gezündet wurde, ich hatte aber endgültig die Schnauze voll und war beim Lösungsansatz dann auch nicht mehr zimperlich: Den Verschluss habe ich entnommen und den Schlagbolzen entfernt. Anschließend habe ich die Schlagbolzenfeder bis auf Ihre sog. „Blocklänge“ komprimiert. Das ist jene Länge, bei der sich dann sämtliche Windungen der Feder berühren. Mich hat mehr die Differenz zwischen ungespannter Länge (L0) und dieser Blocklänge interessiert und so habe ich dieses Mass mit knapp über 60mm ermittelt. Dem Schlagbolzen und seiner Feder habe ich schließlich eine Vorspannhülse aus Edelstahl mit einer Länge von 25mm verpasst.
Beachtet bitte, dass diese Maßnahme durch meine fabrikneuen Verschlussfedern aus Arsenalbeständen notwendig wurde. Besitzer eines bereits betagten Ljungmann mit gealterten Verschlussfedern, kommen möglicherweise erst gar nicht in diese Situation.

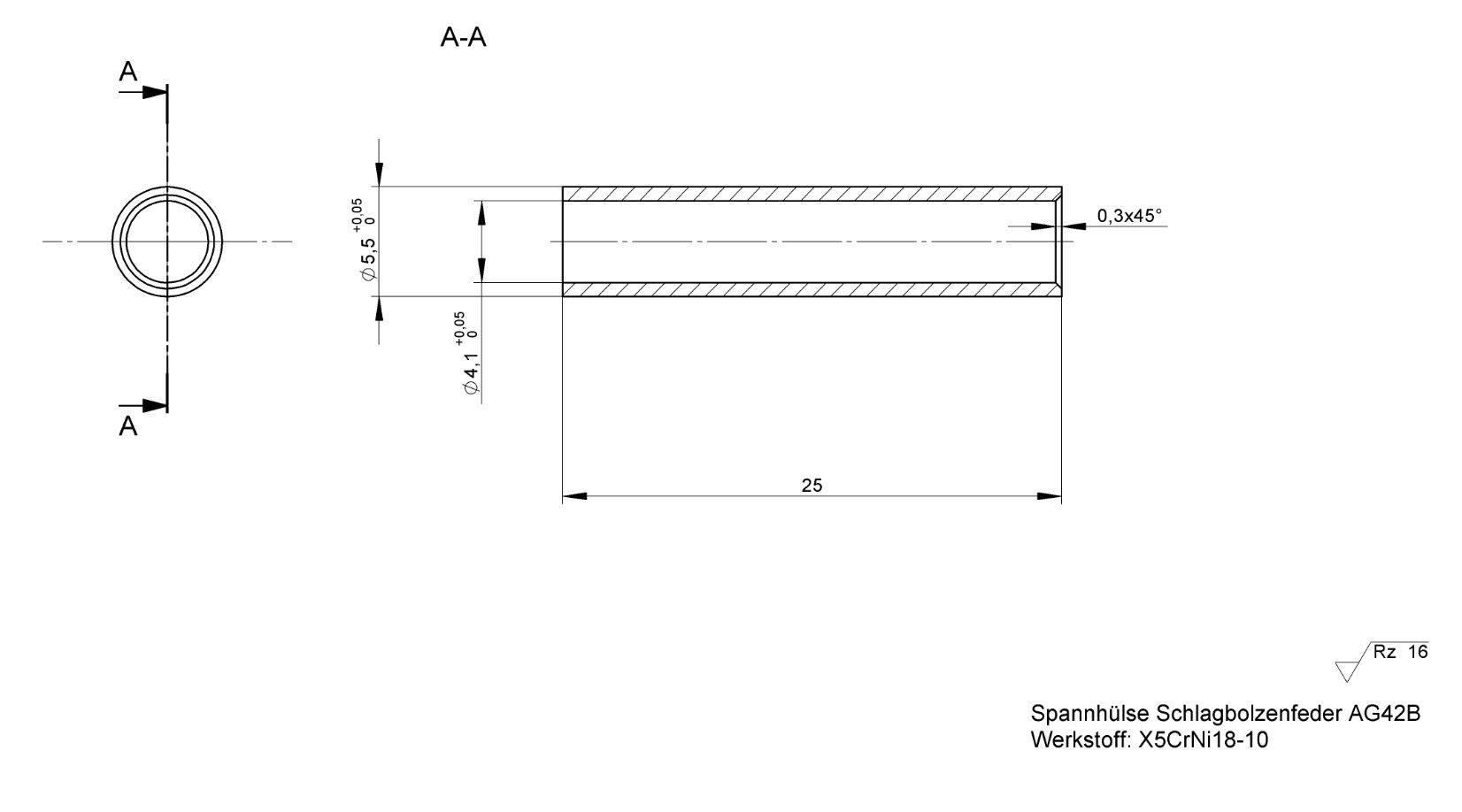

Eine Zeichnung zur Hülse gibt es natürlich auch. Die Innenfase 0,3×45° ist bei Montage auf den Kopf des Schlagbolzens ausgerichtet, die gerade Stirnseite liegt an der Schlagbolzenfeder an.
NAchtrag Januar 2022
Mittlerweile kann ich einen zweiten, äußerst wenig geschossenen Ljungman mein Eigen nennen. Es handelt sich um das bereits erwähnte Exemplar aus vorigen Beiträgen, das bisher beim Büchsenmacher eingelagert war. Um den Grad der Abnutzung der Federn beurteilen zu können und Beschädigungen am Sicherungsträger zu vermeiden (wie sie bei mir aufgetreten sind) möchte ich nochmal kurz auf die Federlängen von Schlagbolzen- und Verschlussfeder eingehen. Sie können einen Aufschluss darüber geben, ob man sich langsam mal nach Ersatzteilen umschauen sollte. Die Messwerte für „stark abgenutzt“ sehe ich nach heutigem Kenntnisstand übrigens schon als Verschleissgrenze an.
Schlagbolzenfeder fabrikneu: L0=110,5mm
dergleichen, wenig abgenutzt: L0=97mm
dergleichen, stark abgenutzt: L0= 90mm
Verschlussfeder, fabrikneu: L0=143mm
dergleichen, wenig abgenutzt: L0= 130,5mm & 130,5mm
dergleichen, stark abgenutzt: L0=123mm & 127,5mm

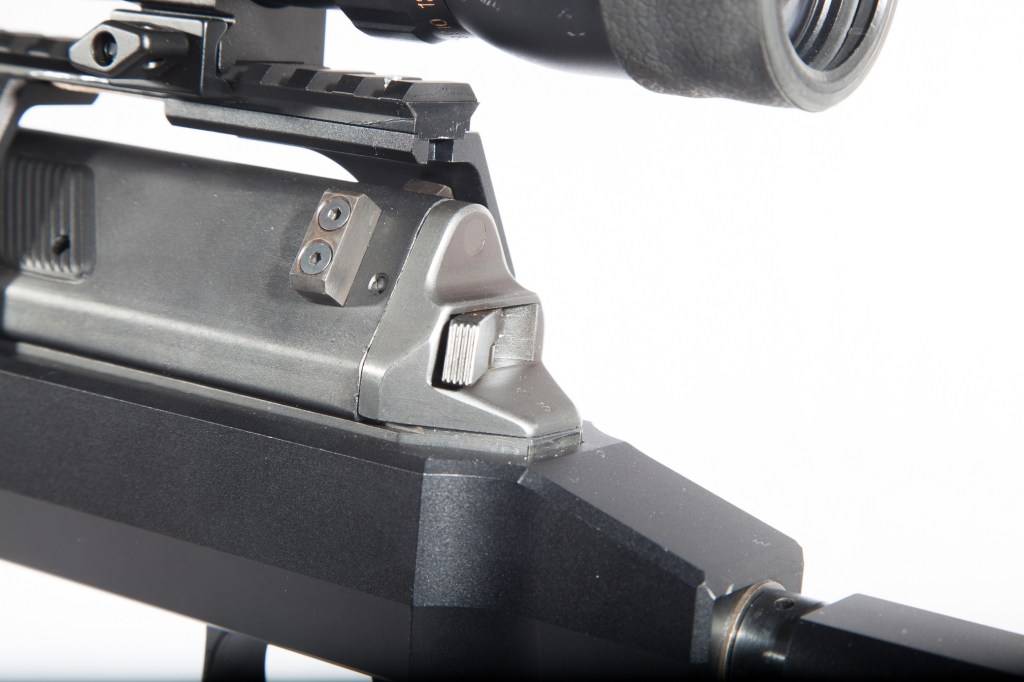

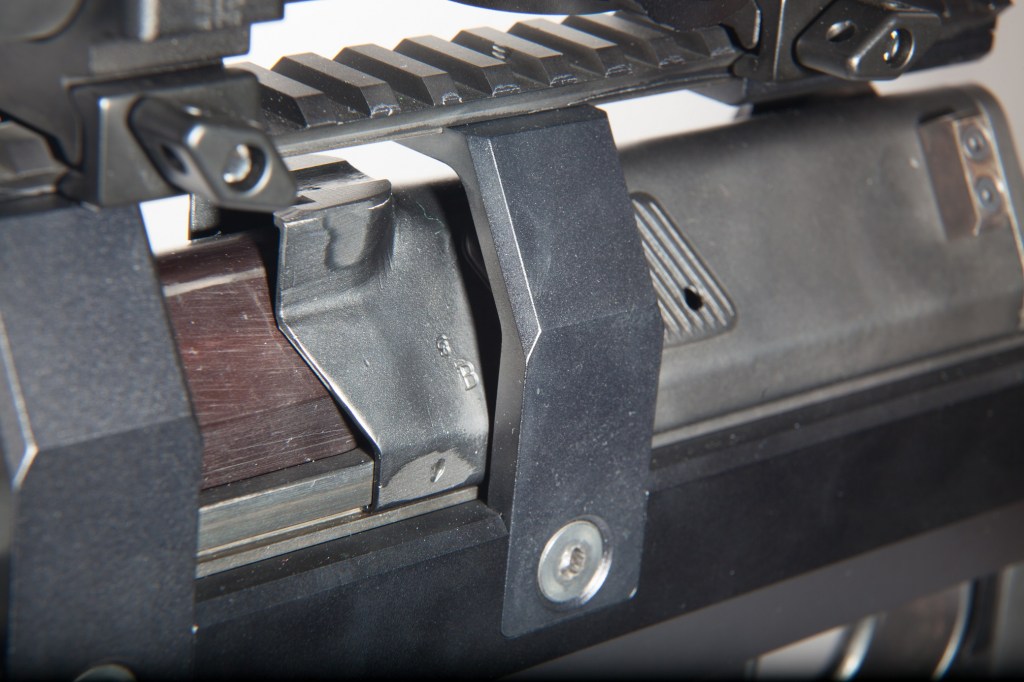

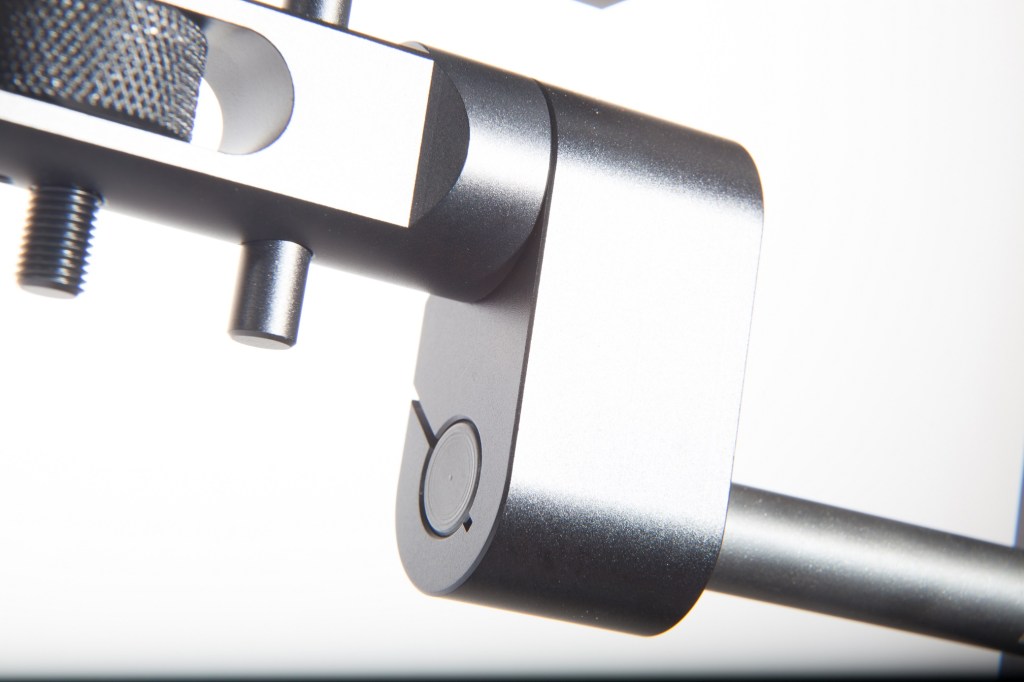

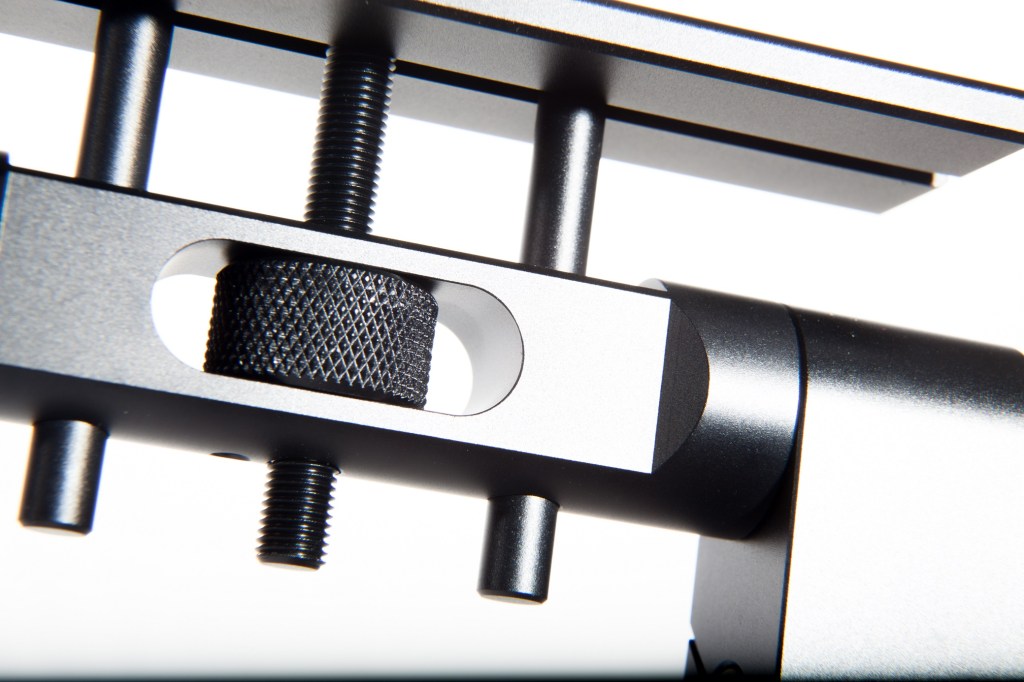

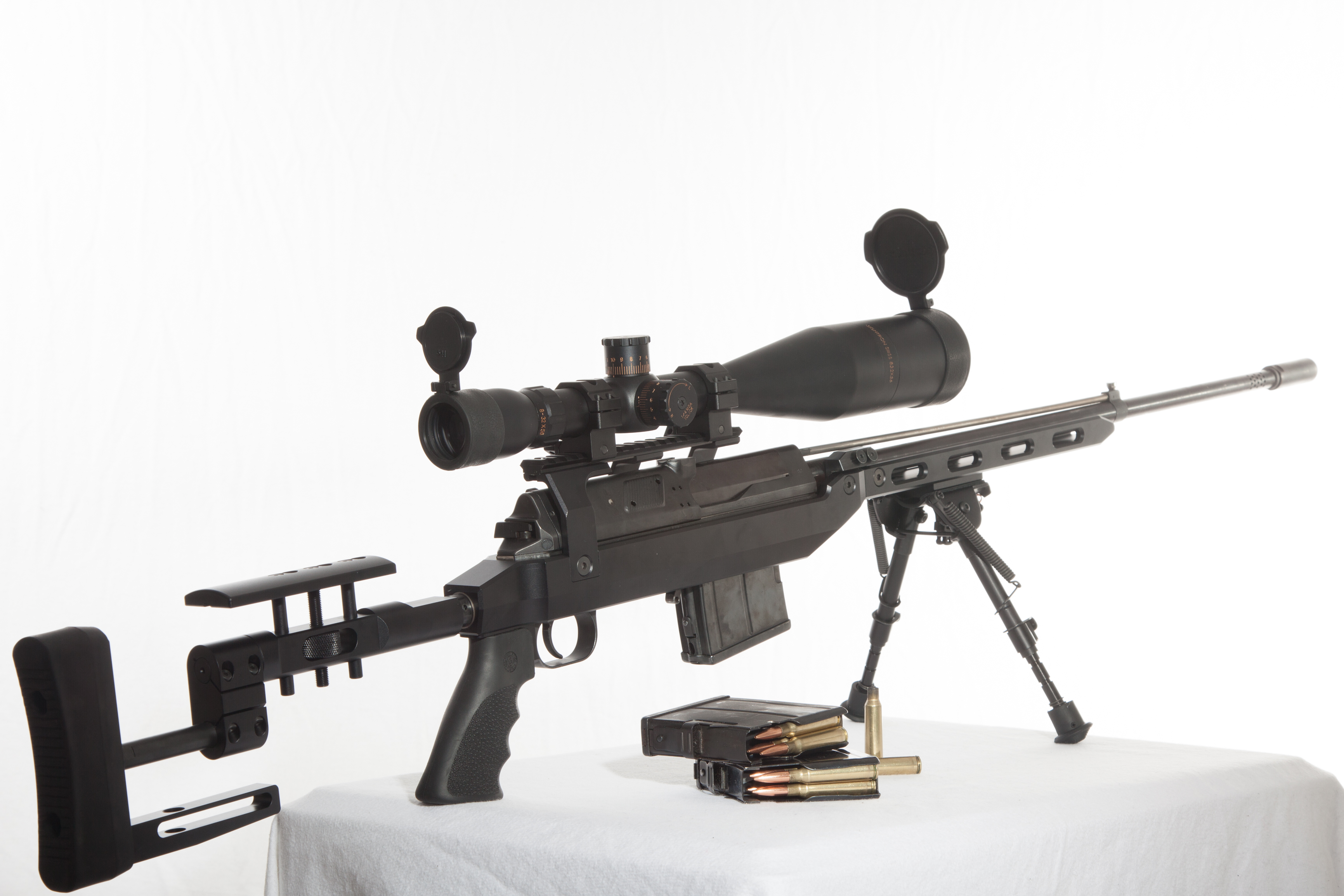

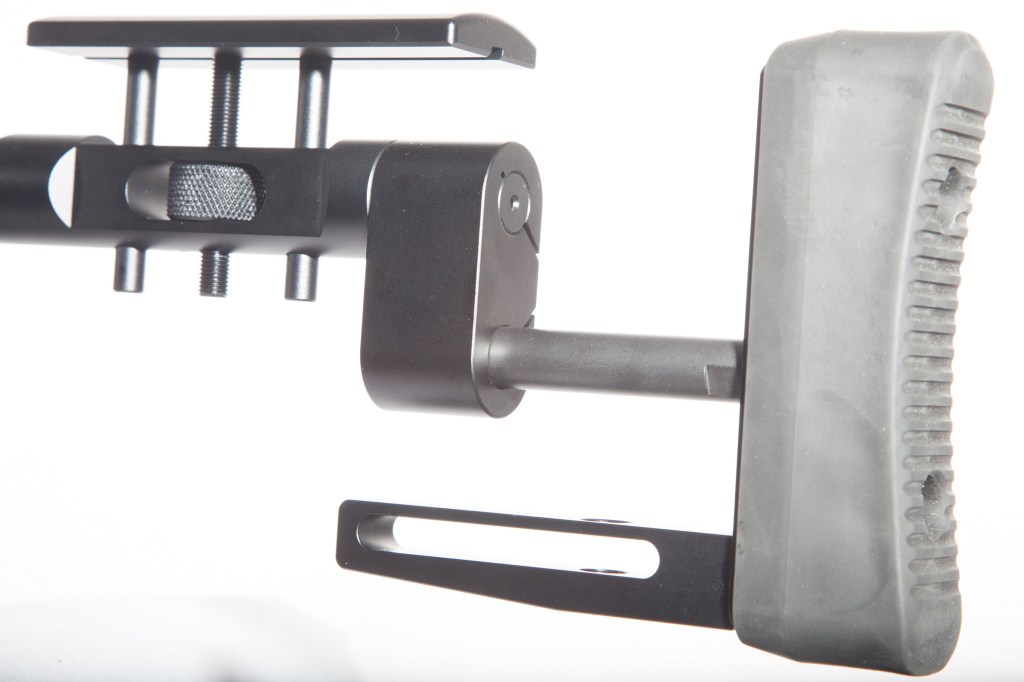

Zum Abschluss diese Beitrags sind hier noch einige Detailbilder des Schafts, mein Dank geht an dieser Stelle an „Noki2000“, der sich unserem Team als neuer Redakteur angeschlossen hat und sich die Zeit genommen hat, ein paar tolle Bilder vom AG42B zu machen!
So langsam aber sicher nähert sich diese Beitragsreihe dem Ende, denn ich habe beim letzten Schießtermin – zumindest in technischer Hinsicht – mein Ziel erreicht: Der AG42B macht jetzt genau das, was er soll! Ohne sich selbst zu zerlegen 😊
Optisch ist das Gewehr natürlich noch nicht ganz fertig, denn es fehlt noch die Eloxal-Beschichtung am Schaft. Ein weiterer sehr kurzer Beitrag wird also noch folgen, der den Halbautomaten dann in seinem komplett fertigen Zustand zeigen wird.
Ich möchte dem geneigten Leser aber schon in diesem Artikel alles Weitere an die Hand geben, um seinen Ljungmann ebenfalls zum Schießen zu bringen, falls er mit einem Kauf liebäugelt oder falls er das Gewehr einfach mal wieder vom Staub befreien möchte. Einige der nachfolgenden Tipps sind natürlich auch anderweitig im Internet zu finden, da will ich mich gar nicht mit fremden Federn schmücken. Allerdings kann ich hier und da noch einige Details beisteuern oder Lösungswege aufzeigen.
Freischwingender Lauf und Laufgewicht
Der AG42B Ljungmann hat eigentlich keinen freischwingenden Lauf, das ergibt sich erst durch die Umbettung in meinen eigens dafür konstruierten Schaft. Ich habe das Gewehr vor dem Umbau nie ausgiebig erprobt und kann daher auch nicht sagen, ob es mit meiner nachfolgenden Laborierung ähnlich gute Streukreise ohne Laufgewicht und dafür mit originalem Schaft erzielt hätte. Wer sich an ein ähnliches Projekt wagen möchte, dem sei jedenfalls dieses Laufgewicht wärmstens empfohlen, sofern er das System aus dem Holzschaft ausbettet. In logischer Konsequenz sollte man dann aber auch die untenstehende Laborierung übernehmen. Im Gegensatz zu den vorherigen Bildern in vergangenen Beiträgen ist die unten abgebildete Zeichnung zum Laufgewicht leicht modifiziert worden: Die Bohrung D=5mm/Tiefe 5mm zum Festziehen mittels Schneideisenhalter ist einer gefrästen Schlüsselweite mit SW19 gewichen. Außerdem ist das Gewinde M12x1 nun mit 13,7mm um 1,5mm länger geworden, da das Laufgewicht künftig mit einem Crush-Washer auf dem Lauf befestigt wird. Wem der Begriff nicht geläufig ist: Es handelt sich dabei um eine etwas dickere, speziell geformte Unterlegscheibe zwischen Lauf und Laufgewicht, die sich beim Anziehen des Laufgewichts auf dem Gewinde verformt. Das Laufgewicht bleibt auf dem Gewinde dadurch etwas vorgespannt, sodass es sich nicht mehr ohne Weiteres von selbst lösen kann. Ich habe mir dazu von Brownells folgende Artikel bestellt, bzw. nachbestellt:
Artikel Nr. 452000271 (passt auf jeden Fall)
JP Enterprises ½“x28 .750OD
Artikel Nr. 452000273 (hat sich als zu klein herausgestellt!)
JP Enterprises 5/8“x24 .750OD
Laborierung
Achtung:
Für das Long-Range-Schießen weiche ich von der Ladeempfehlung von Vihtavuori ab! Ich sehe das als unproblematisch an und erläutere das in diesem Beitrag nochmals genauer.
Hülse: Lapua Match, Kailber 6,5×55 Schwedenmauser
Zündhütchen: CCI 200
Pulver: N150
Menge: 37,5gr.
Geschoss: Lapua Scenar GB458 HPBT, 139gr.
OAL: 76,5mm
Crimp: keiner
Ähnlich gute Streukreise konnte ich bei der o.g. Laborierung mit nur 36,9gr. N150 erzielen. Da ich das Gewehr aber auch auf sehr weite Distanzen schießen möchte, wähle ich natürlich 37,5gr. N150.
NAchtrag Juni 2021
Die obige Laborierung hat zwar recht gute Streukreise geliefert, allerdings hat sich die Ladung unter gewissen Umständen als zu hart für den Ljungman herausgestellt. Ich lasse sie zwar für den Beitrag bestehen, möchte aber von der Verwendung abraten! Ich werde mir ausgiebig Zeit nehmen, um nochmals verschiedene Laborierungen – dann neben N150 auch mit N160 – in Kombination mit verschiedenen Laufgewichten zu testen. Mein Ziel ist es, das Projektil auch mit N160 bei guten Streukreisen auf Geschwindigkeit zu bringen, denn die Verwendung des progressiveren N160 verspricht laut Homepage von LHS eine höhere V0 bei gleichem Druck.
Fabrikneue Verschlussfedern
Ich habe in den letzten Beiträgen mit Schäden an meinem Gewehr zu kämpfen gehabt, die durch den repetierenden Verschlussträger bei Verwendung der obigen Laborierung entstanden sind. Verschlussfedern aus Arsenalbeständen sind immer noch erhältlich und bauen den Energieimpuls des Verschlussträgers am besten ab – für das „Projekt Ljungmann“ haben sie sich als der Schlüssel zum Erfolg herausgestellt! Bei Verwendung der obigen Laborierung sind sie dringend empfohlen, sie haben bei mir aber auch zu weiteren Komplikationen geführt…
„Firing out of battery“
So heißt es im englischsprachigen Raum und beschreibt den Umstand, dass die Patrone (ohne den Abzug zu betätigen!!!) bereits allein durch die Energie des schließenden Verschlussträgers und seines darin gelagerten Schlagbolzens ausgelöst wird. Der Schlagbolzen des AG42B ist im Gegensatz zum Verschluss z.B. eines AR15 nicht ausschließlich schwimmend gelagert, sondern wird noch durch eine kleine Feder im Inneren zurückgehalten. Diese Federkraft am Schlagbolzen wird dann im Normalfall spielend vom Schlaghammer überwunden. Tja, leider überwindet die Federkraft der neuen Verschlussfedern diese Rückhaltekraft bereits und was dann passiert, seht Ihr auf den folgenden Bildern.
Noch bevor der Verschluss komplett verriegelt, zündet der Schlagbolzen durch die Beschleunigung der (neuen) Verschlussfedern die Patrone, die zu diesem Zeitpunkt selbst noch nicht komplett zentrisch im Patronenlager sitzt. Der Hülsenhals verformt sich dadurch einseitig, platzt auf und ohne die erwähnte Verriegelung des Verschlusses, reißt es selbigen sofort wieder nach hinten. Bei dieser Rückwärtsbewegung wird der Patronenboden vom Auswerfer förmlich durchstoßen, einen einzigen Zündhütchenbläser hatte ich sogar auch dabei. Richtig ärgerlich aber war, dass der am Ende befindliche Sicherungsblock wieder die volle Energie des Verschlussträgers abgekriegt hat und dort abermals die Prallflächen herausgebrochen sind – das war dann mittlerweile der zweite Sicherungsblock, der repariert werden musste! Total ätzend, denn der stammte bereits aus dem Ersatzgewehr! Seit diesem Vorfall sind die harten Zündhütchen CCI 200 bei meinem Ljungmann Pflicht!
Nachtrag:
Die härteren Zündhütchen verbessern die Situation beim Verriegeln/erstmaligen Durchladen des Verschlusses wesentlich, aber es kann nach einem Schuss immer noch zu einer „Doppelung“ kommen – so bei mir geschehen. Deshalb: Wer neue Verschlussfedern einsetzt kommt nicht darum herum, auch die Feder des Schlagbolzens zu ersetzen!!! Das Ersetzen ist wirklich einfach: Verschlussabdeckung entnehmen und Verschluss aus dem Verschlussträger entnehmen. Im hinteren Bereich sieht man den Schlagbolzen, welcher durch einen gekerbten Stift gesichert ist. Der Stift wird ausgetrieben, indem man auf die nicht gekerbte Seite schlägt. Auf dem unteren Bild sieht man die neue und die (kürzere) abgenutze Feder, letztere ist über die Jahre des Gebrauchs ca. 20mm gestaucht worden.
Nachtrag Juni 2021
Bisher ist es lediglich noch ein einziges Mal vorgekommen, dass es beim Durchladen zu einer Zündung der zugeführten Patrone gekommen ist, trotz oben beschriebener MAssnahmen. Ich werde aus diesem Grund prüfen, ob man der Schlagbolzenfeder nicht durch eine kleine Hülse etwas mehr Vorspannung verpassen kann, um dieses Phänomen ein für alle Mal zu unterbinden. Alternativ könnte ich ebenfalls eine der zwei fabrikneuen Federn wieder gegen eine ältere austauschen, um die Beschleunigung des Verschlusses zu verringern. Das hat aber auch wieder den Nachteil, dass später weniger Kräfte des Repetiervorgangs aufgenommen werden.
Gefettete Hülsen
Ja, von dieser Empfehlung aus einem englischsprachigen Forum hatte ich bereits von einem Kollegen gehört, das geriet aber schnell wieder in Vergessenheit, weil ich als Wiederlader meine LW-Hülsen natürlich immer vor dem Kalibrieren fette. Bei der versuchsweisen Verwendung von Fabrikmunition ist mir dieser Umstand wieder in Erinnerung gerufen worden, denn die Hülsen wurden nicht mehr ausgeworfen, ließen sich zum Glück aber noch manuell heraus repetieren. Die getestete Fabrikmunition war übrigens PPU mit 139gr.-Geschoss und nebenbei bemerkt lief sie richtig schlecht.
Gasrückführung
Im letzten Beitrag hatte ich ein Forum verlinkt, in dem für den AG42B bei Verwendung von progressiven (also langsam abbrennenden) Pulvern eine längere Schraube der Gasabnahme empfohlen wird, um den Impuls auf den Verschlussträger zu mindern, bevor dieser auf dem Sicherungsblock aufschlägt und Schäden verursacht. Das ist meiner Meinung nach nur die halbe Wahrheit, denn ich kann das laut meinen Untersuchungen nicht ausschließlich auf progressive Pulver zurückführen. Schauen wir uns dazu kurz das Gewehr selbst und drei Berechnungen von Laborierungen mit der Software Quickload an: Wenn ich die Lage der Patrone in der Kammer abschätze, so vermesse ich noch ca. 385mm Weg, den das Projektil im Lauf bis zum Passieren der Gaskanalbohrung zurücklegt. Runden wir das der Einfachheit halber mal auf 400mm auf und gehen in die nachfolgenden Diagramme, die mir Marvin zur Verfügung gestellt hat.
Eine Laborierung mit sehr gutem Streukreis, die in einem Forum beschrieben wurde (Schussbild war dabei) und die ich mit Quickload nachbilden liess: 140gr. Nosler HPBT/34,5gr. IMR 4046/OAL 76,6mm/2813 bar. Bei einem Geschossweg von 400mm wirken noch rund 900bar auf den Verschlussträger. Das IMR 4046 ist ein US- Pulver, dass laut meinen Informationen nicht mehr importiert wird, weil es gewisse Zusätze enthält, für die es keine Freigabe mehr in der EU gibt.
Mit N140 habe ich dann versucht, den obigen Spitzendruck von ca. 2800 bar nachzubilden, siehe unten.
139gr. Lapua Scenar HPBT/34,1gr. N140/OAL 76,5mm/2795 bar
Nach einem Geschossweg von 400mm ermittle ich hier einen Restdruck im System von ca. 1000 bar.
Ähnlicher Spitzendruck mit N150, siehe unten.
139gr. Lapua Scenar HPBT/37,0gr. N150/OAL 76,5mm/2861 bar
Auch hier erkenne ich noch einen Restdruck von ca. 1000 bar nach einem Geschossweg von 400mm.
N140 besitzt eine ähnliche Abbrandgeschwindigkeit wie das IMR 4046. Beide Pulver gelten im Vergleich zum progressiven N150 eher als offensiv. Es ist zu erkennen, dass – offensiv oder progressiv – die Druckkurve bei keinem der drei Pulver nach der Druckspitze signifikanter abfällt. Wer eine verlängerte Schraube der Gasabnahme also als notwendig ansieht, kann den Umstand meiner Meinung nach nicht einfach durch Verwendung eines offensiven Pulvers umgehen.
Hinweis: Ich habe den Eindruck gewonnen, dass die Veränderung der Verschlussschraube an der Gasabnahme nicht notwendig ist, wenn man neue Verschlussfedern verwendet!
Für diejenigen, die auch in dieser Hinsicht weitertüfteln möchten, sind hier weitere Tipps:
Man fängt logischerweise erstmal bei einer zu langen Schraube an, die die Gasrückführung komplett unterbindet und das Gewehr vorübergehend wieder zu einem Repetierer macht. Von da aus kann man die Schraube dann versuchsweise Stück für Stück abfeilen, bis die ursprüngliche Funktion des Halbautomaten wiederhergestellt ist. Dazu lädt man für jeden Versuch nur eine einzige Patrone ins Magazin. Das Ziel ist erreicht, wenn der Verschluss aufgrund des leeren Magazins gefangen wird und keine Beschädigung am Sicherungsträger ersichtlich ist. Ich rede bewußt von Beschädigungen und nicht von Berührungen, denn bauartbedingt kann es ja durchaus normal sein, dass der Verschlussträger auf den Sicherungsträger aufschlägt. Nur bitte, ohne Schaden zu verursachen! Anders ist es z.B. beim AR15 ja auch nicht…
Das nachfolgende Bild zeigt meinen bereits reparierten Sicherungsträger. Die defekten Stellen wurden aufgeschweißt, nachgeschliffen und anschließend wieder brüniert. Der leichte Abrieb an den äußersten Ecken der Reparatur entstand während der Versuchsphase mit verschiedenen Schraubenlängen an der Gasabnahme. Ein Fortschritt des Abriebs wurde für die folgenden 40 Schuss nicht mehr beobachtet, sodass ich davon ausgehe, dass es in der jetzigen Konstellation Feder/Laborierung/Verschlussschraube zu gar keiner Berührung mehr zwischen Verschlussträger und Sicherungsträger kommt.
Wer die Verschlussschraube in einer längeren Form benötigt, kann also nachfolgende Zeichnung verwenden:
Die Schraube besitzt laut Zeichnung Überlänge und wird den Gaskanal (ich habe seinen Innendurchmesser mit D= 2mm ermittelt) komplett verschließen. Angefertigt aus einem vergüteten Edelstahl braucht sie nachträglich nicht mehr gehärtet zu werden, lässt sich dafür aber auch leider nicht brünieren.
Der Mühe Lohn
Ich habe auf dem ersten Schussbild (100m, sitzend mit Zweibein und Sandsack) noch sämtliche Versuchsbedingungen und Infos festgehalten. Es ist noch mit einem Restbestand an Munition mit 36,9gr. N150 und den weicheren Zündhütchen FA 210 entstanden, glücklicherweise ohne Schäden oder Fehlfunktionen.
Beim zweiten Schussbild sind einige schlimmer Ausreißer zu sehen, da ich den Schaft nicht richtig im Sandsack fixiert habe. Ich muss sagen der Ljungmann lässt sich nicht so leicht kontrollieren, wie mein Schwedenmauser.
Ersatzteile
Auch die sind fertig geworden! Mit ein wenig Nacharbeit habe ich gleich zwei Sicherungsträger spielfrei auf mein Gewehr eingepasst. Mit den nachgefertigten Sicherungsbolzen und einigen Ersatz-Kleinteilen aus Arsenalbeständen habe ich jetzt einen weiteren kompletten Sicherungsträger. Mal schauen, ob ich ihn nochmal irgendwann benötigen werde.
Ich kann mich glücklich schätzen, dass mein Verein unter erhöhten Auflagen immer noch geöffnet ist und das Schießen mit Langwaffen auf Distanzen von 100m und 300m weiterhin ermöglicht. Durch die Terminvergabe per Buchungsapp ist die Zeit für meine Erprobungen zwar stets knapp, aber ich will mich nicht beschweren! Also angemeldet und ab ging es auf die 100-Bahn…
Obwohl mein Schwedenmauser mit der bisherigen Laborierung hervorragende Streukreise lieferte, habe ich für den jetzigen Halbautomaten eher im unteren Bereich angefangen zu laborieren.
Dies war die Ausgangssituation der Laborierung:
Hülse: Lapua Match, Kailber 6,5×55
Zündhütchen: Federal Ammunition FA 210
Pulver: N150
Menge: 3x,x gr.
Geschoss: Lapua Scenar HPBT, 139gr.
OAL: 76,5mm
Crimp: keiner
Getestet wurden schließlich Ladungen mit 34,5 / 35,0, / 35,5 und 36,0 grain.
Natürlich gibt es dazu auch einige Schussbilder, ich beschränke mich dabei aber mal auf zwei exemplarische, die meisten waren noch schlechter:
Was meinen Anspruch angeht, ist das Resultat nicht wirklich gut. Die Streukreise finde ich sogar so schlecht, dass ich sie nicht mal vermessen habe, ich schätze sie aber auf 60mm und 70mm. Von jenen, die ich nicht hochgeladen habe, mal ganz zu schweigen! Auffällig sind neben den zu großen Streukreisen teilweise ordentliche Ausreißer zur Seite (jedoch nicht auf den obigen Bildern zu sehen). Als die Schussbilder teilweise schlechter wurden, habe ich angefangen, mal sämtliche Verschraubungen zu überprüfen: Am Ende hat sich herausgestellt, dass das Zweibein locker geworden ist. Ist mir so auch noch nie passiert! Zumindest nicht mit einem Harris… ☹
Auch die Laborierung des Schwedenmausers mit 38,0 gr. N150 habe ich mit sehr wenigen Schüssen erprobt, allerdings war die Trefferlage oberhalb der Scheibe im Erdwall und so habe ich mich wieder den ursprünglichen Laborierungen zugewandt.
Als der Schießtermin vorüber war, hatte ich zwar noch keine Laborierung, mit der ans Long-Range-Schießen zu denken war, aber eines hatte die Erprobung zumindest gezeigt: Die gesamte Konstruktion des Schafts hat keinerlei Schwächen gezeigt! Alles sass noch genauso bombenfest, wie ursprünglich montiert (vom Zweibein mal abgesehen).
Wieder zu hause angekommen, habe ich mir überlegt, was man nun noch anstellen könnte, um ordentliche Streukreise hinzubekommen. Leider habe ich das Gewehr vor dem Kauf nur auf eine Entfernung von 50m über Kimme und Korn testen können, aber die Streukreise waren für die damaligen Umstände zufriedenstellend. Ich weiß bis heute nicht, ob es mit seinem gebrauchten Lauf überhaupt jemals so gut schießen wird, wie ich das gerne hätte oder was vielleicht ein geübter „Kimme-Korn-/Diopter-Schütze“ mit Originalschaft vor dem Umbau hätte „rausholen“ können. Fakt ist aber, dass der Lauf des AG42B zu stark in Schwingungen gerät und das schon bei weniger starken Ladungen mit N150-Laborierungen (im Vergleich zum Schwedenmauser). Dieser hatte damals mit dem brisanteren Pulver S065 von Lovex ja ein ähnliches Verhalten gezeigt, bis ich daran schließlich die langsameren Pulver N160 und zuletzt N150 erprobt habe. Noch langsamer wollte ich im Pulver jetzt aber nicht mehr werden. Beide Gewehre haben aber auch die Gemeinsamkeit, dass deren Lauf im originalen Holzschaft nicht freischwingend ist, sondern durch eine Abdeckung mit dem eigentlichen Basisschaft mittels Metallösen geklemmt wird. Ich habe dazu auch schon überlegt, den Lauf des AG42B nochmals irgendwo abzustützen oder zu klemmen.
Nicht verzagen, Marvin fragen!
Ja, ist wirklich so: Ich hab´ scheinbar den Wald vor lauter Bäumen nicht gesehen! Marvin habe ich aufgrund seiner Software Quickload angerufen und von der Erprobung des AG42B berichtet. Ich hatte mir erstmal erhofft, noch einige Tipps oder Hinweise bezüglich verschiedener Pulvermengen zu erhalten und deren möglichem Zusammenspiel mit der Anzahl der Züge und/oder der Lauflänge. Er hat mir dann auch berechnet, dass mit der Lauflänge von 620mm beim Ljungman erst ab einer Pulvermenge von 37,0 gr. der Brennschluss noch im Lauf stattfinden wird, entscheidend war aber sein Hinweis darauf, dass ich ja den Kornträger an der Laufmündung demontiert hatte! An den hatte ich überhaupt nicht mehr gedacht, denn er musste ja runter, wollte man das System aus dem Schaft ausbetten. Jedenfalls waren das insgesamt 55 Gramm Stahl, die an der Laufmündung demontiert wurden, wodurch mein „Schwingungsdämpfer“ quasi weg war. Ja, total logisch! Aber daran hatte ich jetzt auch nicht mehr gedacht, muss ich zu meiner Schande gestehen. Und dass, obwohl ich als Biker ebenfalls Lenkerendenblinker an meinem Chopper montiert habe. ☹
Für den nächsten Termin auf dem Schießstand fahre ich also mehrgleisig: Zum einen werde ich noch eine Laborierung mit 37,0 gr. und 37,5 gr. herstellen und abermals meine 38,0 gr.-Ladung mitnehmen. Außerdem werde ich den bisherigen Kronträger in zwei verschiedenen Varianten (80g und 155g) durch ein Laufgewicht ersetzen, das direkt in das originale Mündungsgewinde (M12x1) geschraubt wird (siehe Bild oben).
Bis diese neuen Fertigungsteile verfügbar sind, werde ich mit einem anderen Bauteil als Schwingungsdämpfer improvisieren, das auf dem Laufmantel verschiebbar ist und durch Madenschrauben (auf dem Bild noch nicht eingeschraubt) geklemmt werden kann.
Das Laufgewicht wurde wie gezeigt kurz vor den Bohrungen des „Mündungsdämpfers“ montiert, die resultierenden Schussbilder waren aber immer noch schlecht:
Auch das Verschieben des Laufgewichts hin zur Systemhülse hat leider nichts gebracht. Die Schussbilder wurden dadurch nur noch schlechter und das Hochladen erspare ich mir hier mal. Zum nächsten Schiesstermin waren dann glücklicherweise bereits die beiden Schwingungsdämpfer für die Montage an der Laufmündung vorhanden:
Den schwereren von beiden (155 Gramm) habe ich zuerst montiert und war am Ende echt zufrieden, sodass der leichtere Schwingungsdämpfer vorerst nicht mehr zum Einsatz kam:
Die Laborierung mit 37,5 gr. N150 hat dabei den besten Streukreis mit D=26mm und D=24mm (über Schussmitten und ohne Ausreisser) ergeben. Für einen Halbautomaten diesen Baujahrs auf 100m ein gutes Ergebnis, wie ich finde.
Weitere Untersuchungen
Ich werde in den kommenden Wochen versuchen, eine weitere Kombination aus Laborierung und Schwingungsdämpfer zu finden. Hintergrund ist eine leichte Beschädigung am Prallblock des Systems vom AG42B. Ich denke, dass das von einer der starken Laborierungen herrührt, mit denen ich geschossen habe. Falls es jene des Schwedenmausers mit 38gr. N150 war, so bin ich mit dem aktuellen Favoriten von 37,5gr. immer noch recht nahe dran. Ich sehe hier die Möglichkeit, für diese Laborierung die Pulvermenge zu reduzieren und gleichzeitig den Schwingungsdämpfer anzupassen, oder die Pulvermenge beizubehalten und die OAL der Patrone zu erhöhen. Ich werde mit Letzterem beginnen, weil das erstmal keine Nachbearbeitung des Schwingungsdämpfers oder gar ein Neuteil zur Folge hat. Mindestens ein Beitrag zu dieser Serie wird also noch folgen.
Vom CAD-Modell bis zum Erhalt aller Bauteile hat es bei diesem Projekt leider richtig lange gedauert, aber am Ende wird ja meistens alles gut…
Hier und da war natürlich auch wieder Nacharbeit angesagt, die war allerdings nicht sehr aufwändig und so gut wie immer mit einer Feile zu erledigen.

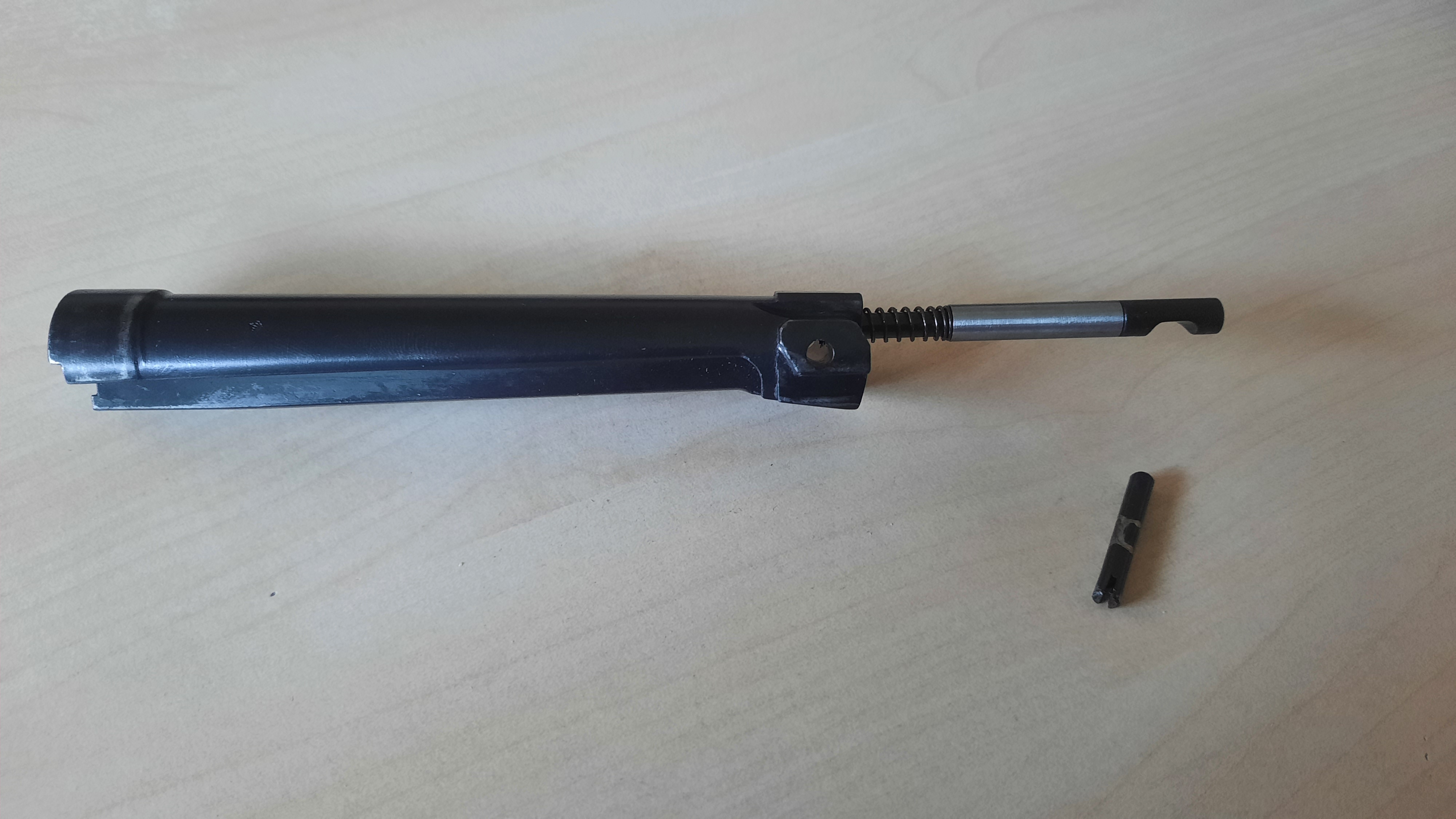

Werfen wir nochmal einen Blick auf die wesentlichen Teile des AG42B Ljungmann. Im Vergleich zum Schwedenmauser hat dieser eine relativ komplizierte Geometrie der Systemhülse und besitzt auch keinen Prallschild, in den die Rückstoßkräfte des Schusses eingeleitet werden können. Dafür ist das Ende der Systemhülse sehr massiv ausgeführt und für mich lag nahe, sämtliche Rückstoßkräfte nun über diese Fläche in den Schaft einzuleiten. Die Kunst lag nun darin, die Systemhülse sehr genau zu vermessen, um Abmessung und Toleranz für die Bettung im neuen Alugehäuse festzulegen. Rechts von der Systemhülse kann man auf dem nachfolgenden Bild ein kleines Metallplättchen erkennen, dass ich bei der Montage zusätzlich verwendet habe, um minimalstes Spiel aus dem Zusammenbau zwischen Systemhülse und Aluschaft herauszunehmen: Es handelt sich dabei um Metallfolie von 0,05mm Dicke, auf die sogar die stirnseitig vorhandene Kronenstempelung der Systemhülse aufgeprägt wurde, sobald alle drei Schaftschrauben angezogen waren. Ein Anzeichen dafür, dass das erste Teilziel erreicht wurde.
Systemhülse mit Verschluss und rückwärtiger Sicherung/Verriegelung, sowie Abzugsgruppe mit zwischenliegender Abstandshülse sind noch original. Das erwähnte Metallplättchen, sowie die drei Schaftschrauben (M6x0,75) sind angepasst. Die äußerst rechte Schraube wird zudem durch die Griffaufnahme und eine weitere Abstandshülse, sowie die Abzugsgruppe geführt, bis sie letztendlich mit der Systemhülse verschraubt wird.

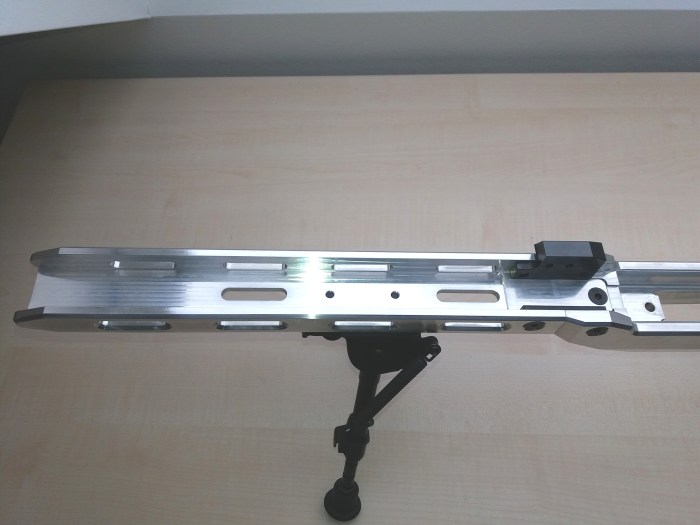

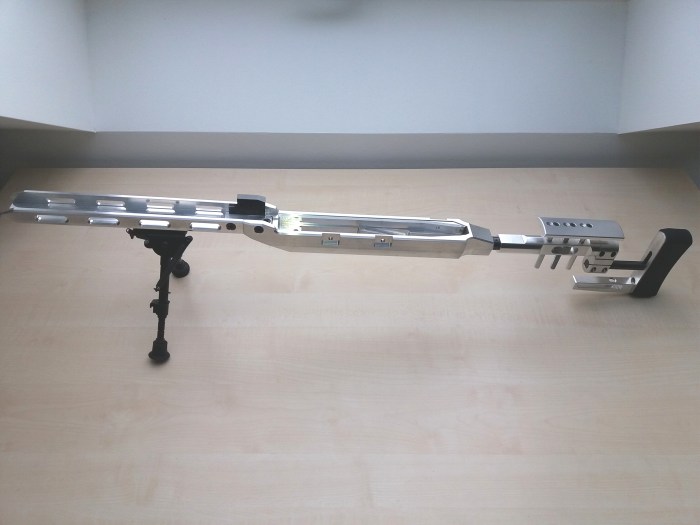

Die nächsten Bilder zeigen Details des Schafts:

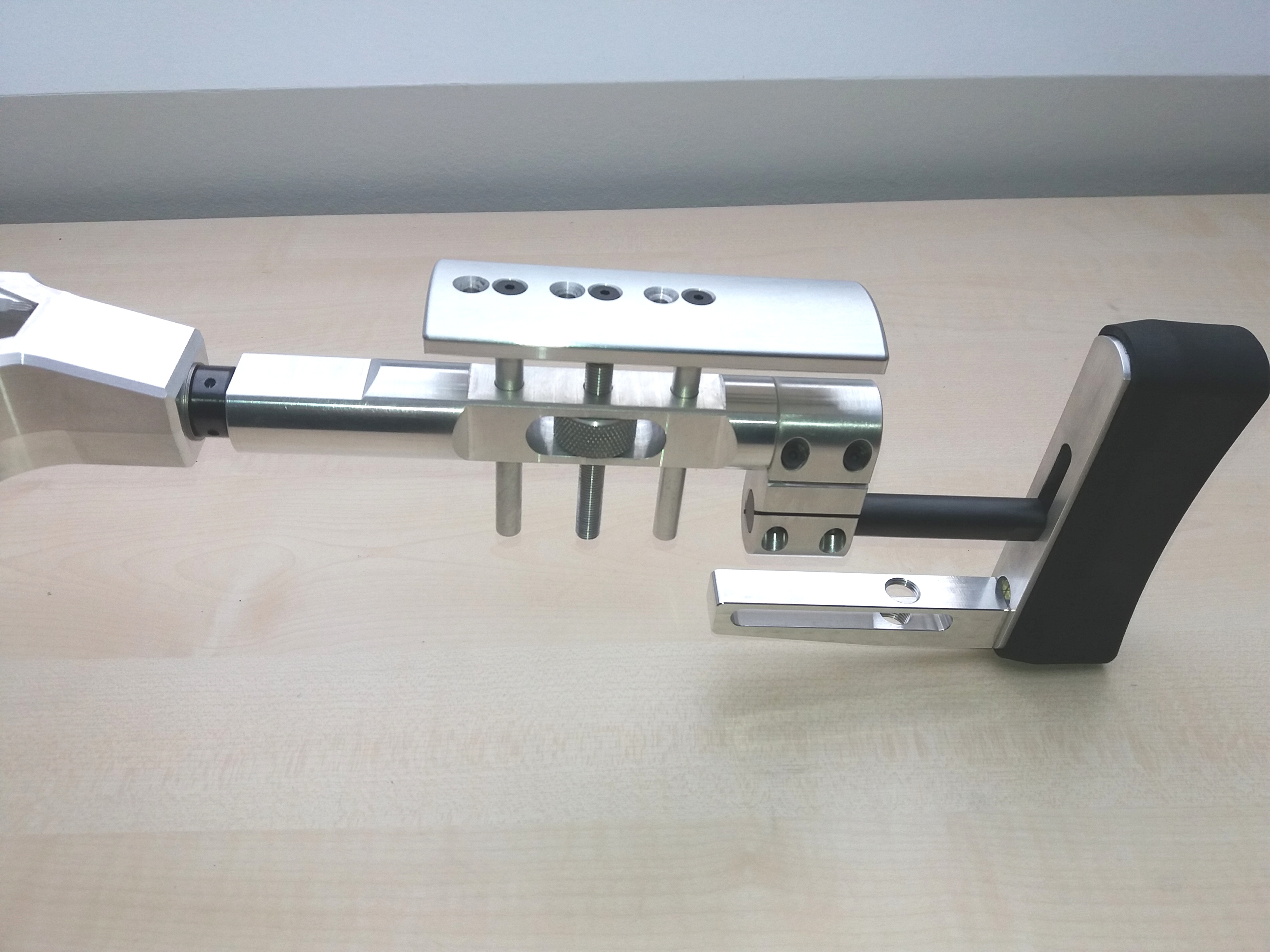

Da sich der Hinterschaft vom Projekt Schwedenmauser bisher bestens bewährt hat, ist er komplett übernommen worden. Die Schaftbacke stammt noch vom Prototyp des Anschlagschafts für meine 1911er. Sie musste nur um drei weitere Bohrungen ergänzt werden, die später aufgrund von aufgeklebtem Moosgummi nicht mehr sichtbar sind.

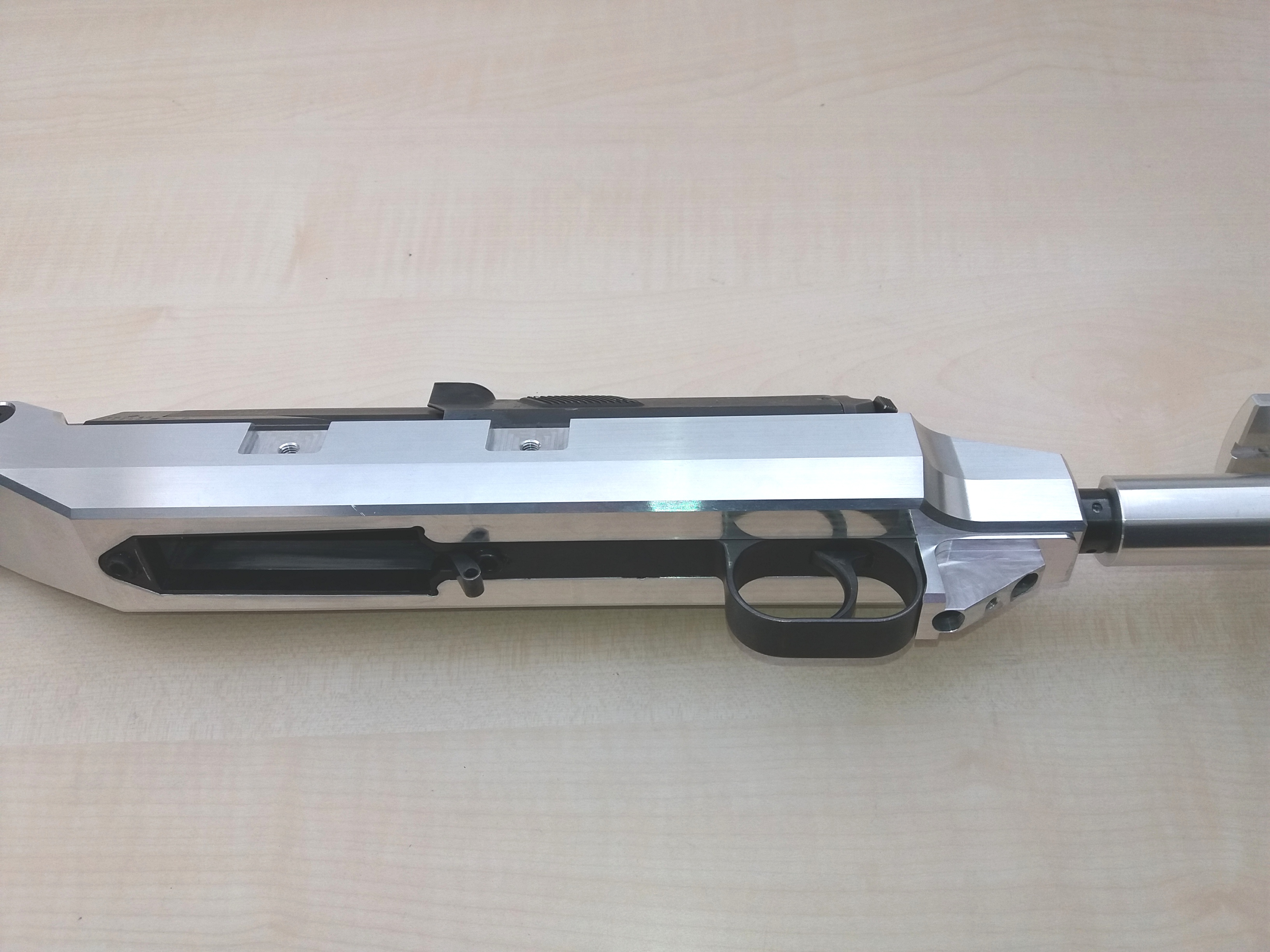

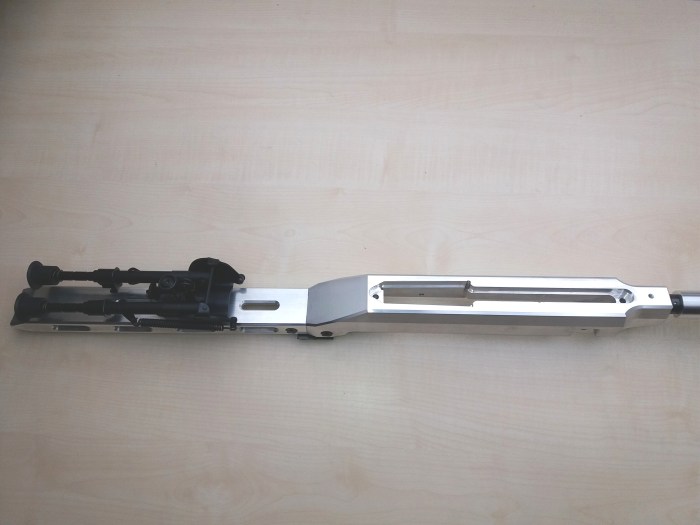

Noch ein Blick auf die Unterseite des Schafts. Hier ist die Griffaufnahme bereits durch die letzte Schaftschraube nahe des Abzugszüngels montiert. Rechts davon befindet sich eine Gewindebohrung zur Befestigung des Hogue-Griffes und wiederum rechts daneben eine zweite Schraube, die die Griffaufnahme mit dem Schaft verbindet.

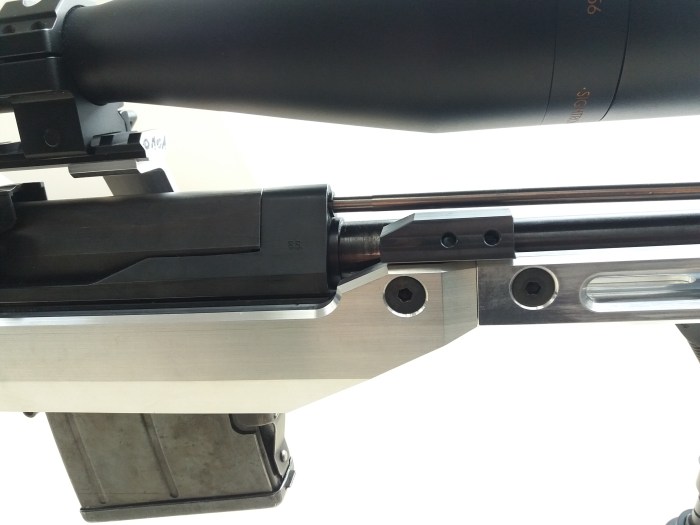

Die Befestigung des Vorderschafts am Basisschaft ist asymmetrisch ausgeführt: Auf der rechten Seite wurde ein speziell gewinkeltes Verbindungsteil angebracht, um dort wiederum den Hülsenfangsack montieren zu können.
Einschränkungen

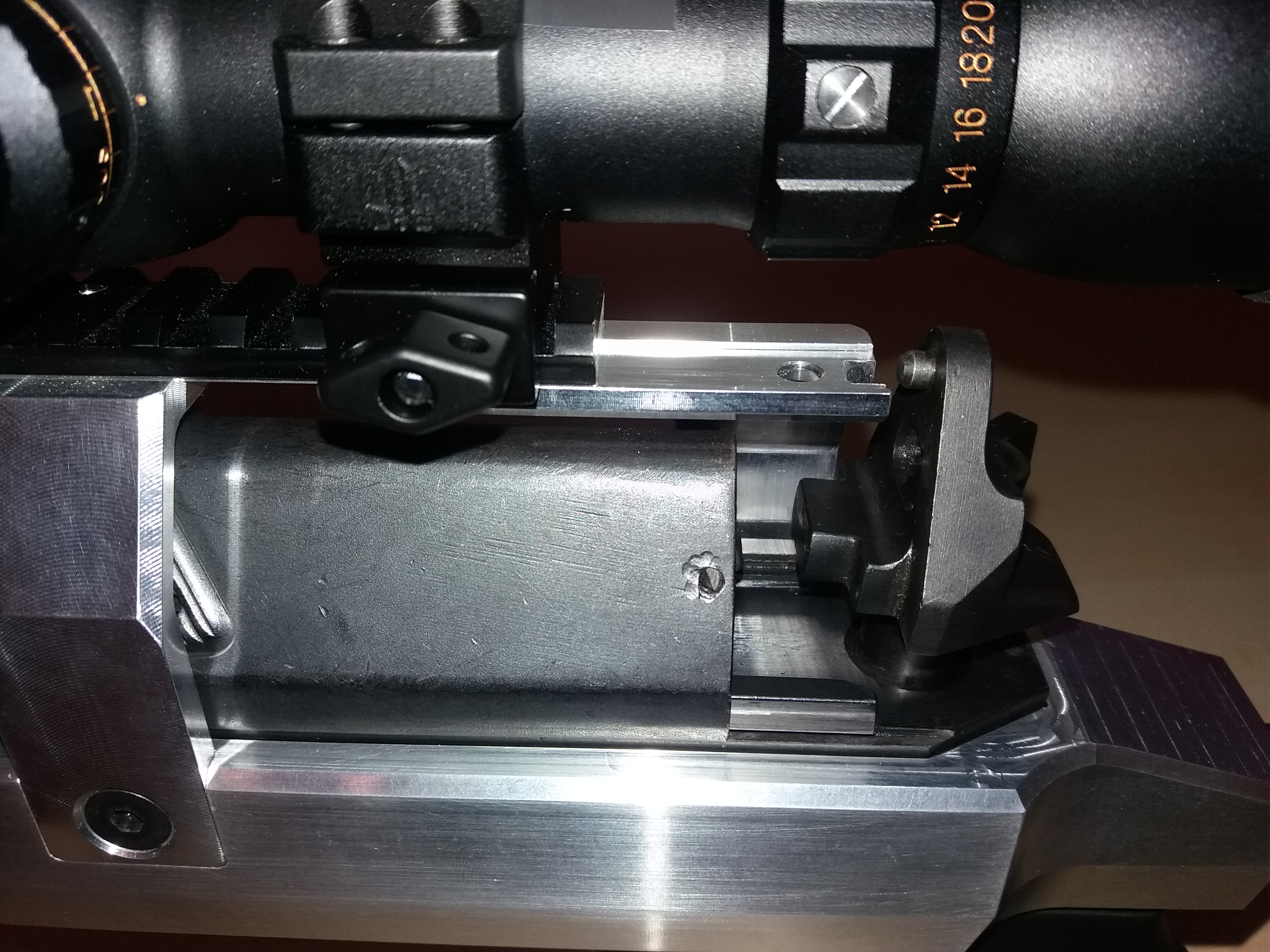

Wie im zweiten Teil zum Projekt beschrieben, habe ich mir einen zweiten Verschlussdeckel zugelegt, der nachgearbeitet wurde. Die beidseitigen Höcker wurden demontiert und ein kleines Stück Stahl wurde angeschweißt, um den Verschluss noch spannen und das gesamte Konstrukt in seinen Führungen auch noch bewegen zu können. Leider ist der angeschweißte Stab ohne allzu große Krafteinwirkung abgeplatzt und ich habe darauf verzichtet, weitere Schweißversuche zu unternehmen – Umdenken war also angesagt! Ich habe daraufhin den Entschluss gefasst, den originalen Verschlussdeckel des Gewehrs ebenfalls umzuarbeiten, diesmal jedoch nur den linken Höcker zu entfernen. Der rechte noch verbliebene Höcker erfüllt jetzt den gleichen Zweck, den der angeschweißte Stab erfüllen sollte, mit dem Unterschied, dass man den Verschlussdeckel zum Putzen des Gewehrs nun leider nicht mehr nach hinten entnehmen kann. Der Lauf muss fortan also bei gespanntem und nach hinten geschobenem Verschluss von vorne geputzt werden.
Ohne die Möglichkeit zur Entnahme des Sicherungsblocks wäre mir das zu heikel gewesen, denn allzu leicht löst sich der gespannte Verschluss und eine ernsthafte Verletzung wäre nur eine Frage der Zeit. Durch den am Sicherungsblock vorhandenen Pin war es notwendig, die Halterung der Picatinny-Schiene auszusparen. Der Sicherungsblock kann nun angehoben und schräg unterhalb der Picatinny-Schiene entnommen werden (selbige hat auf dem Bild noch nicht die endgültige Länge, es wurde kurzerhand mit einer kürzeren Schiene vom Projekt Schwedenmauser improvisiert).
Alternativ hätte ich auch die rechte hintere Stütze der Picatinny-Schiene entfernen können, um den Lauf wie ursprünglich geplant wieder von hinten putzen zu können. Allerdings erschien mir die Lagerung des Zielfernrohrs – dann allein durch die beiden linken Halterungen gestützt, dafür als nicht stabil genug.

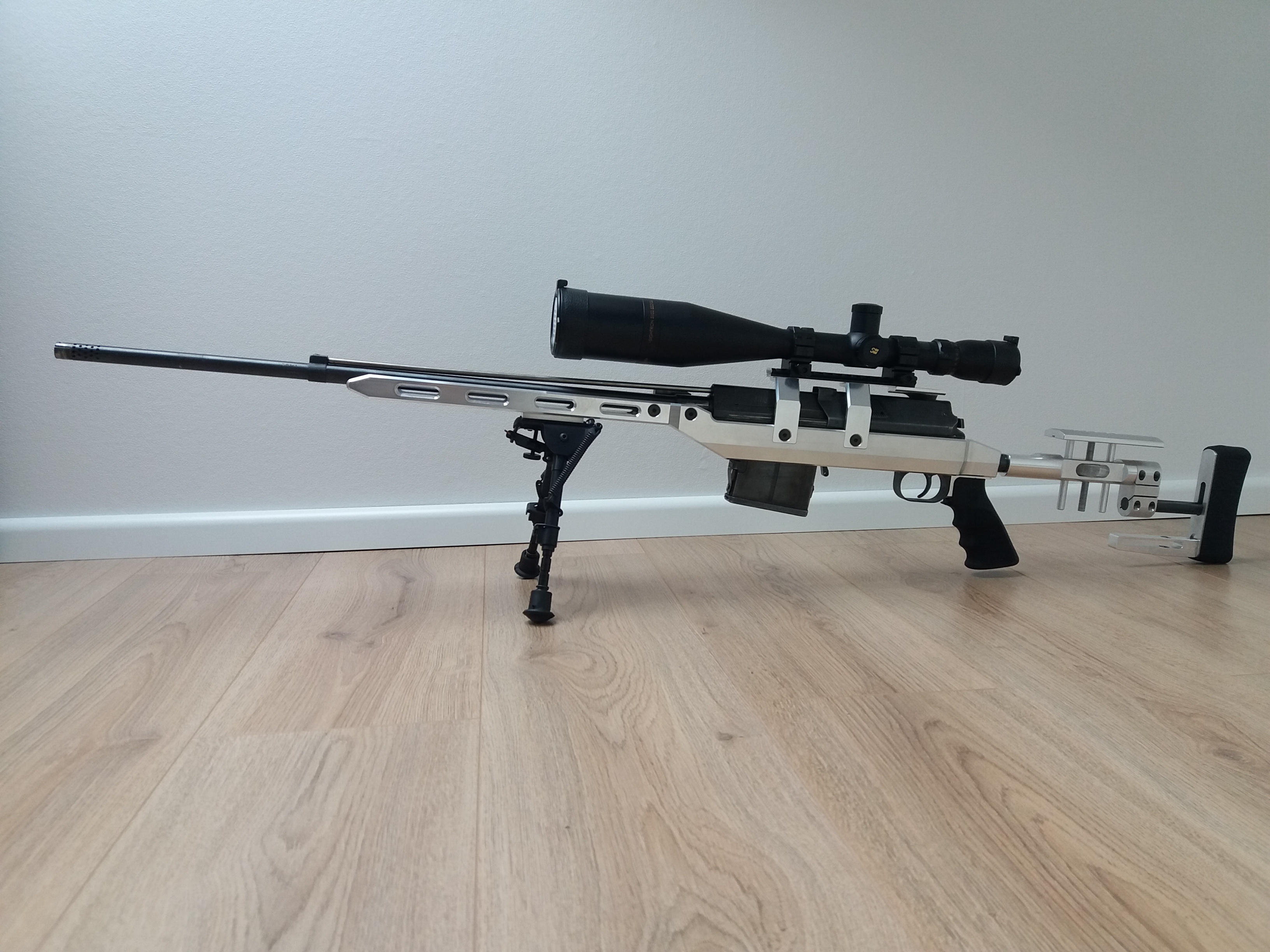

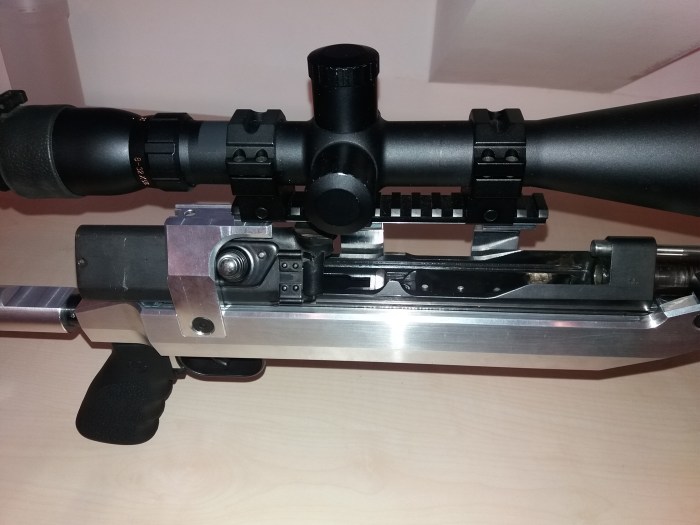

Hier nun das Resultat des Umbaus, bevor es bei nächster Gelegenheit auf die Schießbahn geht. Selbstverständlich folgt noch ein Bericht zum Schussbild mit entsprechend gewählter Laborierung. Eloxiert wird erst ganz zum Schluss…
Nach dem Ausschäften habe ich ca. 1,5 Wochen gebraucht, das komplette System maßlich ins CAD zu übertragen. Insbesondere die Maße des Systemkörpers selbst waren recht kompliziert. Die Entwicklung eines neuen Magazins mit dazu passendem Magazinschaft, sowie seiner korrekten Positionsfindung unterhalb der Laderampe entfiel diesmal, weil das Komplettsystem dazu schon alle notwendigen Teile innehatte. Diese Teile habe ich natürlich auch wiederverwendet, lediglich für deren teilweise komplizierte Geometrien musste ich bei der Übertrageung ins CAD Sorgfalt walten lassen. Die zugehörigen Winkel und Übergangsradien waren nicht immer einfach zu ermitteln.
Nebenbei bemerkt sollte man bei der Handhabung mit dem Gewehr wirklich auf den vorgespannten Verschluss achten! In so gut wie jedem Youtube-Video wird vor diesem Mechanismus gewarnt und mir hat er schließlich auch einen Abend in der Notaufnahme beschert. Ich wusste zwar, was man nicht machen sollte, allerdings hat mich das nicht davor bewahrt, beim Vermessen und Hantieren unachtsamerweise hinein zu greifen und den Verschlussfang zu lösen. Wenigstens ging es schnell…
So, eine Runde Mitleid und weiter geht’s!
Ich habe mich bereits nach kurzer Zeit der Konstruktion dazu entschlossen, wesentliche Merkmale des Taktischen Schafts für den Schwedenmauser zu übernehmen. Insbesondere war das aufgrund der beim AG42B vorhanden Verschlussabdeckung notwendig, die leider recht hoch baut. Um das auch für dieses Gewehr geplante ZF am Basisschaft zu befestigen, hätte die Konstruktion aufgrund der beidseitigen „Höcker“ und der massiven Kimme (welche gleichzeitig die Führungsnut für den Ladestreifen darstellt) unnötig breit und hoch ausfallen müssen.
Um das zu umgehen, habe ich mir einen zweiten Verschlussfangdeckel nachgekauft und diesen wie folgt nachgearbeitet:
Zuerst sind die Höcker entfernt worden, indem die Nieten der Blechprägeteile aufgebohrt wurden. Der Prallschutzbügel mit Gummipuffer war am nachgekauften Teil erst gar nicht vorhanden, er wäre aber leicht zu entfernen gewesen, indem einer seiner umgebogenen Drahtbügel wieder zurückgebogen worden wäre. Dann wäre er schon aus seiner Halterung gefallen. Die besagte Halterung wurde auch wieder vernietet, sodass hier abermals die Bohrmaschine zum Einsatz kam. Die Kimme habe ich nur so weit abgeschliffen, dass der auf dem Deckel befindliche Dom nicht seine obere Abdeckplatte einbüßt.
Letztendlich sind unter den Höckern diejenigen Rillen zum Vorschein gekommen, mit dem der Verschlussfangdeckel ursprünglich mal bedient werden sollte (die Höcker waren eine der damaligen Verbesserungsmaßnahmen, soweit ich das recherchiert habe). Mir war das ebenfalls zu wenig und so habe ich im CAD-Modell ausprobiert, was nötig ist, damit man eben diesen Deckel noch betätigen und trotz allem nach hinten an der rechten ZF-Halterungen vorbei entnehmen kann – ich habe schließlich keine Lust, das Gewehr von Vorne und dazu noch mit gespanntem Verschlussdeckel zu putzen. Da wäre der nächste Krankenhausaufenthalt schon vorprogrammiert…

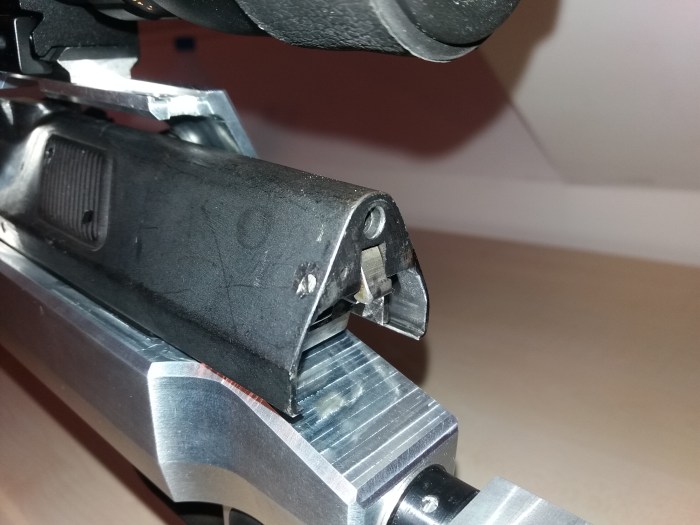

Die Lösung sollte schließlich ein kleines Stück Stabstahl bringen, das auf den Deckel aufgeschweißt wurde. Klar, dass das gesamte Bauteil später nochmal brüniert werden muss.
Im Hinblick auf die Präzision, die ich mir später von dem Gewehr erhoffe, plane ich, die dafür notwendigen Patronen – wie für den Schwedenmauser auch – einzeln wiederzuladen. Dass ich die Hülsen aufgrund des Auswurfmechanismus´ dazu besser auffange, versteht sich von selbst. Aus diesem Grund habe ich mir frühzeitig überlegt, wie ein Hülsenfangsack am Gewehr am besten befestigt werden kann. Für dessen Befestigung wollte ich nicht unbedingt den Alu-Schaft mit von außen sichtbaren Gewindebohrungen versehen. Aus diesem Grund habe ich ein zuvor schon konstruiertes Verbindungsteil zwischen Basisschaft und Vorderschaft so abgeändert, dass es den Hülsenfangsack aufnehmen kann.

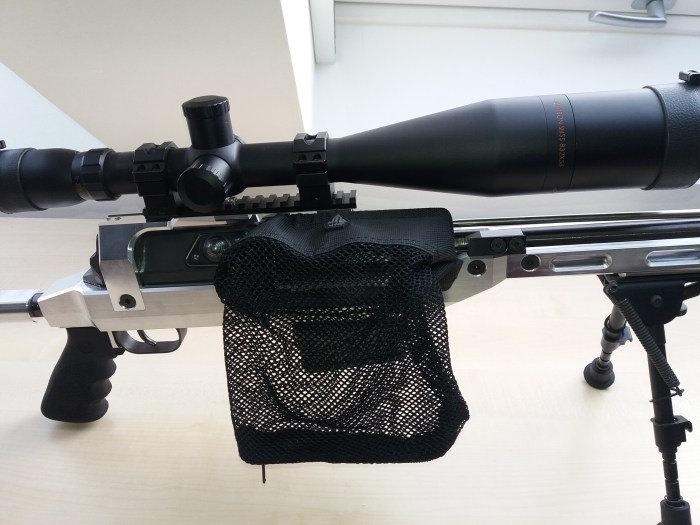

Der Hülsenfänger wird nach Vorbild meines Eigenbaus für Picatinny-Schienen entstehen, dazu habe ich nochmals einen Fangsack von UTG beim großen Online-Versandhändler gekauft.
Das fertige CAD-Konzept sieht nach ca. 3 Wochen Arbeit schließlich folgendermaßen aus (das Magazin ist noch nicht dargestellt):
Der komplette Hinterschaft wurde vom „Schwedenmauser“ übernommen, lediglich minimalste Details sind geändert worden. Der Lauf ist abermals freischwingend und das oben verlaufende Gasabnahmerohr wird nicht mehr verdeckt. Das Monopod wird nicht angefertigt, weil es noch vom Schwedenmauser vorhanden ist. Die Reinigung des Laufs kann jetzt erfolgen, indem der Verschlussdeckel den Verschluss spannt und einrastet. Der am Ende sitzende Anschlagblock wird dann nach oben hin entnommen (noch ca. 2mm, bis er an den ZF-Tubus anschlägt), woraufhin der Verschlussdeckel mit Verschluss gänzlich nach hinten entnommen werden kann. Die Wangenauflage wird dann nach unten verstellt und der Putzstock kann verwendet werden.
Taktisches Ideenwerk
