Hier mal zur Abwechslung ein kurzer Beitrag aus der Reihe „Nicht nachmachen“:
Wer die Beitragsreihe zum halbautomatischen AG42B Ljungman im Kaliber 6,5×55 SE verfolgt hat, konnte lesen, dass ich nach etlichen Laborierungen immer noch nicht wirklich am Ziel der gewünschten Schussleistung angekommen bin und es aufgrund des abgenutzten Laufs auch wohl nie dahin schaffen werde. Jedenfalls hatte ich noch eine ansehnliche Anzahl von fertigen Patronen, deren Laborierung sich mit 37,5gr. N150 für den Halbautomaten als zu stark herausgestellt hat. Was lag da näher, als diese dann wenigstens noch im Schwedenmauser zu verschießen, dessen Laborierung 38,0gr. aufweist? Einfach das ZF ein paar Klicks nachjustieren und fertig!
Gesagt getan, bzw. erst mal nicht getan, weil sich die Hülsen nach der Verwendung im Halbautomaten im Bereich des Bodens als etwas zu weit für den Schwedenmauser herausgestellt haben: Ich habe den Kammerstengel des Schweden einfach nicht zu bekommen! Also sind die fertigen Patronen nochmal in die Vollkalibriermatrize gewandert, natürlich ohne montierten Ausstoßer für das Zündhütchen. Danach sind sie erstmal in Vergessenheit geraten.
Als die Landesmeisterschaft ZG3 des BDMP näher rückte, sah ich die Gelegenheit, diese Munition dann doch noch loszuwerden. Ich wusste ja, dass 0,5gr. weniger Pulver drin waren und bin immer noch davon ausgegangen, dass ein paar Klicks am ZF das wieder ausgleichen könnte.
Das Ergebnis des Wettkampfs ist zwar aktuell noch nicht veröffentlicht, ich weiß aber jetzt schon, dass ich meinen Namen gaaanz unten auf der Ergebnisliste finden werde. Meine Schussleistung am gestrigen Tag war einfach katastrophal! Teilweise konnte ich schon froh sein, die Scheibe auf 300m einfach nur getroffen zu haben!
Warum eigentlich? Vor knapp drei Wochen habe ich mit diesem Gewehr noch bei einem Long Range Event alles getroffen, was ich anvisiert hatte. Und das dortige Einschießen auf 100m hatte auch bestens geklappt.
Viele Patronen sind von besagtem Wettkampf jedenfalls nicht übrig geblieben und so habe ich mich heute daran gemacht, diese zu delaborieren und siehe da:
Dort, wo das Geschoss im Hülsenhals saß, wurde es durch das Nachkalibrieren der komplett fertigen Patrone – das eigentlich nur auf das Umformen der Hülse am Boden abzielte – nochmals schön gequetscht. Mit dieser Form ist es natürlich nicht aus der Mündung ausgetreten, natürlich hat sich das Geschoss im Schuss wieder an den Laufdurchmesser angepasst. Allerdings vermute ich, dass es, bis es soweit war, zu einer Druckerhöhung gekommen ist und das ist natürlich nicht zu unterschätzen. Ich gehe davon aus, dass dadurch die Laufschwingung im Schuss erhöht wurde, wodurch sich der Streukreis sichtlich verschlechtert hat.
So langsam aber sicher nähert sich diese Beitragsreihe dem Ende, denn ich habe beim letzten Schießtermin – zumindest in technischer Hinsicht – mein Ziel erreicht: Der AG42B macht jetzt genau das, was er soll! Ohne sich selbst zu zerlegen 😊
Optisch ist das Gewehr natürlich noch nicht ganz fertig, denn es fehlt noch die Eloxal-Beschichtung am Schaft. Ein weiterer sehr kurzer Beitrag wird also noch folgen, der den Halbautomaten dann in seinem komplett fertigen Zustand zeigen wird.
Ich möchte dem geneigten Leser aber schon in diesem Artikel alles Weitere an die Hand geben, um seinen Ljungmann ebenfalls zum Schießen zu bringen, falls er mit einem Kauf liebäugelt oder falls er das Gewehr einfach mal wieder vom Staub befreien möchte. Einige der nachfolgenden Tipps sind natürlich auch anderweitig im Internet zu finden, da will ich mich gar nicht mit fremden Federn schmücken. Allerdings kann ich hier und da noch einige Details beisteuern oder Lösungswege aufzeigen.

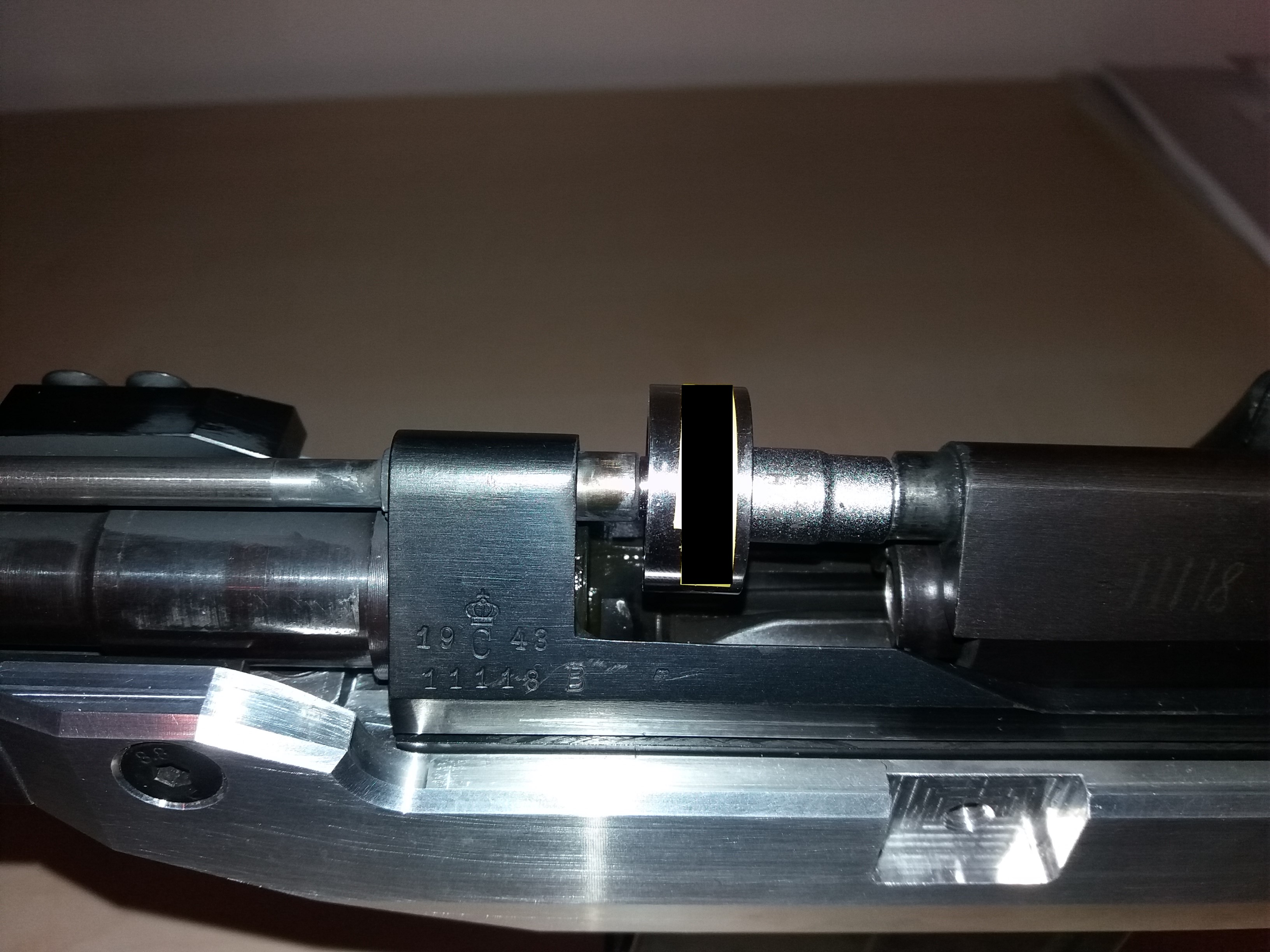

Freischwingender Lauf und Laufgewicht
Der AG42B Ljungmann hat eigentlich keinen freischwingenden Lauf, das ergibt sich erst durch die Umbettung in meinen eigens dafür konstruierten Schaft. Ich habe das Gewehr vor dem Umbau nie ausgiebig erprobt und kann daher auch nicht sagen, ob es mit meiner nachfolgenden Laborierung ähnlich gute Streukreise ohne Laufgewicht und dafür mit originalem Schaft erzielt hätte. Wer sich an ein ähnliches Projekt wagen möchte, dem sei jedenfalls dieses Laufgewicht wärmstens empfohlen, sofern er das System aus dem Holzschaft ausbettet. In logischer Konsequenz sollte man dann aber auch die untenstehende Laborierung übernehmen. Im Gegensatz zu den vorherigen Bildern in vergangenen Beiträgen ist die unten abgebildete Zeichnung zum Laufgewicht leicht modifiziert worden: Die Bohrung D=5mm/Tiefe 5mm zum Festziehen mittels Schneideisenhalter ist einer gefrästen Schlüsselweite mit SW19 gewichen. Außerdem ist das Gewinde M12x1 nun mit 13,7mm um 1,5mm länger geworden, da das Laufgewicht künftig mit einem Crush-Washer auf dem Lauf befestigt wird. Wem der Begriff nicht geläufig ist: Es handelt sich dabei um eine etwas dickere, speziell geformte Unterlegscheibe zwischen Lauf und Laufgewicht, die sich beim Anziehen des Laufgewichts auf dem Gewinde verformt. Das Laufgewicht bleibt auf dem Gewinde dadurch etwas vorgespannt, sodass es sich nicht mehr ohne Weiteres von selbst lösen kann. Ich habe mir dazu von Brownells folgende Artikel bestellt, bzw. nachbestellt:
Artikel Nr. 452000271 (passt auf jeden Fall)
JP Enterprises ½“x28 .750OD
Artikel Nr. 452000273 (hat sich als zu klein herausgestellt!)
JP Enterprises 5/8“x24 .750OD
Laborierung
Achtung:
Für das Long-Range-Schießen weiche ich von der Ladeempfehlung von Vihtavuori ab! Ich sehe das als unproblematisch an und erläutere das in diesem Beitrag nochmals genauer.
Hülse: Lapua Match, Kailber 6,5×55 Schwedenmauser
Zündhütchen: CCI 200
Pulver: N150
Menge: 37,5gr.
Geschoss: Lapua Scenar GB458 HPBT, 139gr.
OAL: 76,5mm
Crimp: keiner
Ähnlich gute Streukreise konnte ich bei der o.g. Laborierung mit nur 36,9gr. N150 erzielen. Da ich das Gewehr aber auch auf sehr weite Distanzen schießen möchte, wähle ich natürlich 37,5gr. N150.
NAchtrag Juni 2021
Die obige Laborierung hat zwar recht gute Streukreise geliefert, allerdings hat sich die Ladung unter gewissen Umständen als zu hart für den Ljungman herausgestellt. Ich lasse sie zwar für den Beitrag bestehen, möchte aber von der Verwendung abraten! Ich werde mir ausgiebig Zeit nehmen, um nochmals verschiedene Laborierungen – dann neben N150 auch mit N160 – in Kombination mit verschiedenen Laufgewichten zu testen. Mein Ziel ist es, das Projektil auch mit N160 bei guten Streukreisen auf Geschwindigkeit zu bringen, denn die Verwendung des progressiveren N160 verspricht laut Homepage von LHS eine höhere V0 bei gleichem Druck.

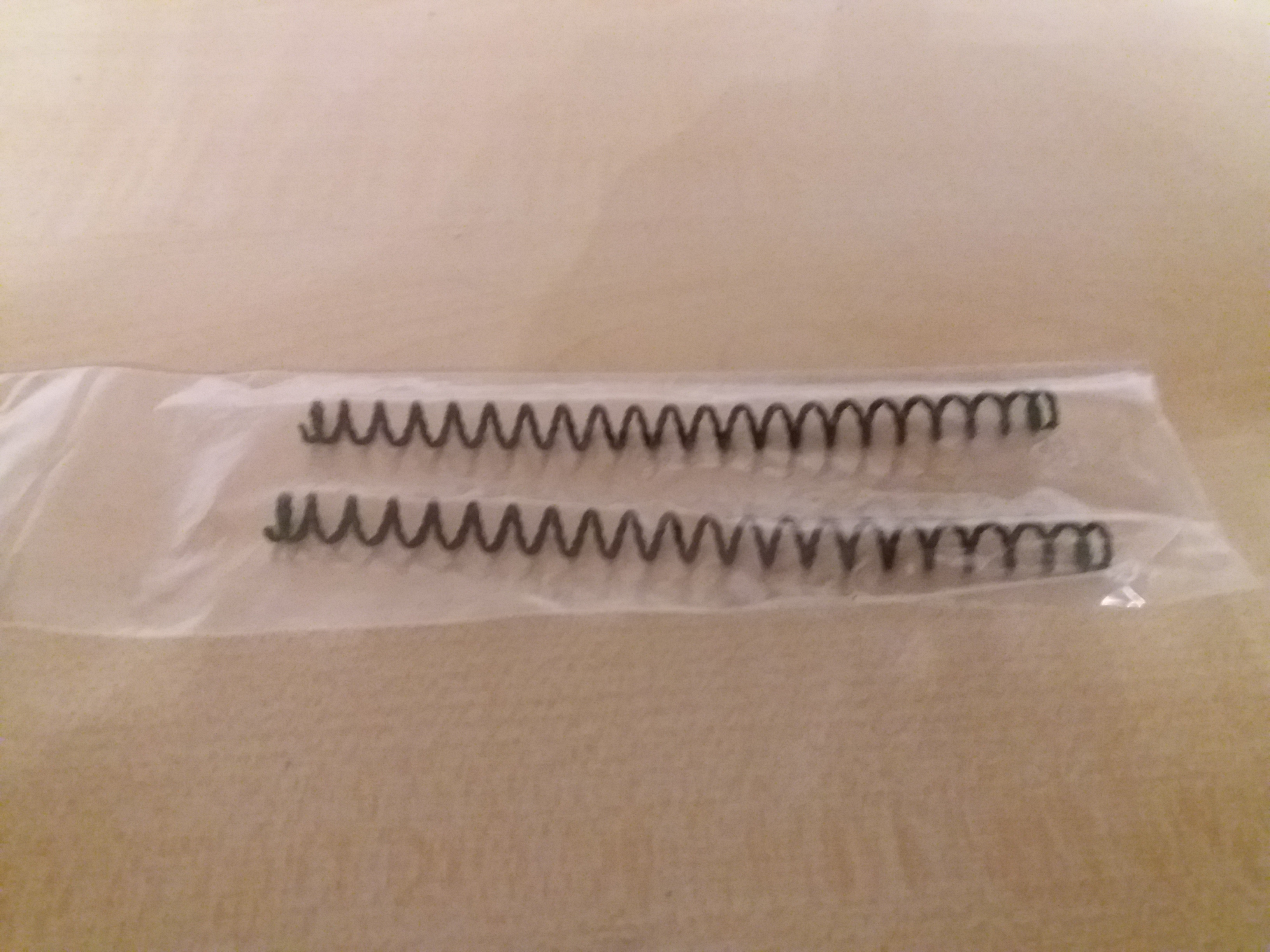

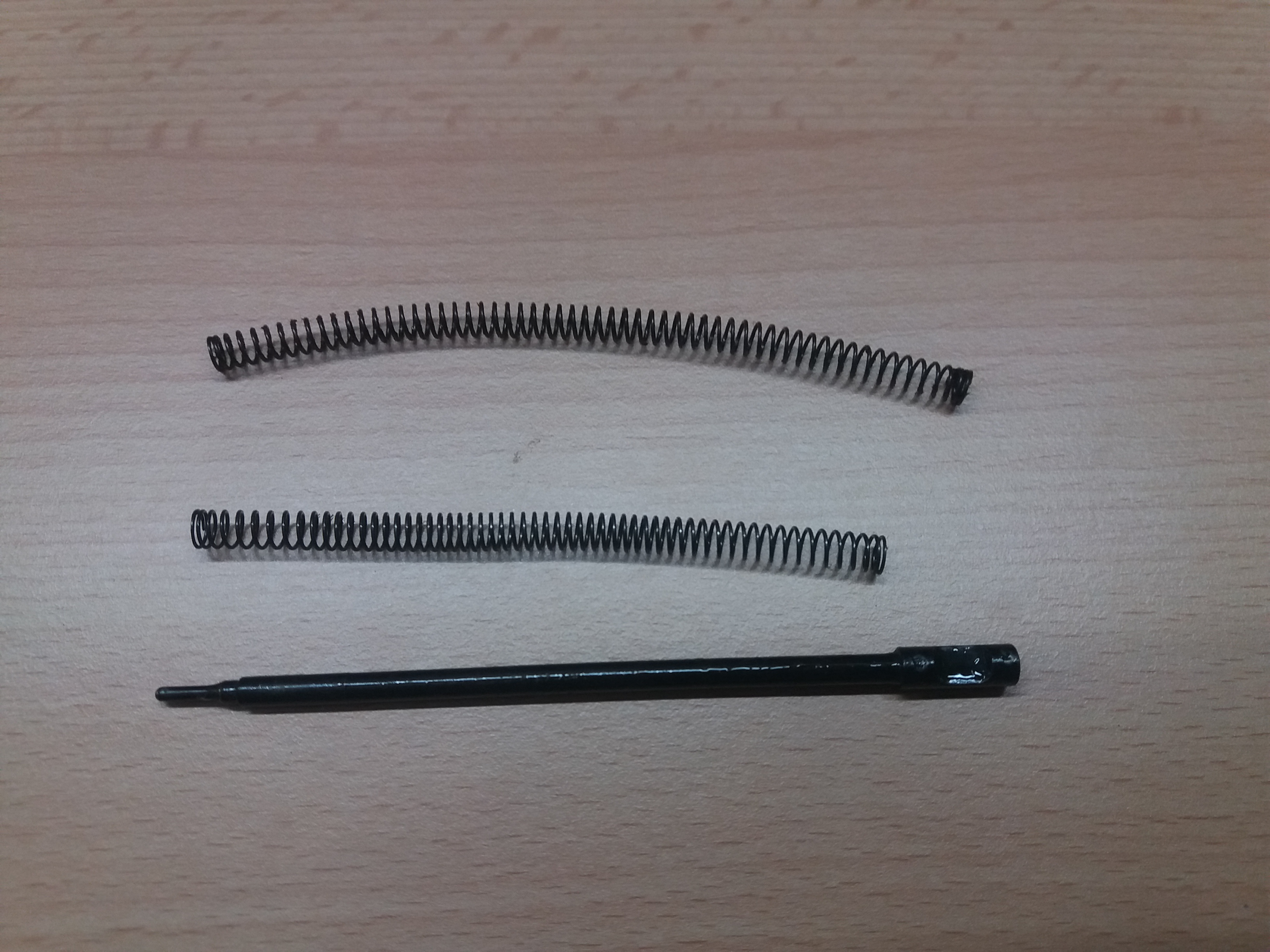

Fabrikneue Verschlussfedern
Ich habe in den letzten Beiträgen mit Schäden an meinem Gewehr zu kämpfen gehabt, die durch den repetierenden Verschlussträger bei Verwendung der obigen Laborierung entstanden sind. Verschlussfedern aus Arsenalbeständen sind immer noch erhältlich und bauen den Energieimpuls des Verschlussträgers am besten ab – für das „Projekt Ljungmann“ haben sie sich als der Schlüssel zum Erfolg herausgestellt! Bei Verwendung der obigen Laborierung sind sie dringend empfohlen, sie haben bei mir aber auch zu weiteren Komplikationen geführt…
„Firing out of battery“
So heißt es im englischsprachigen Raum und beschreibt den Umstand, dass die Patrone (ohne den Abzug zu betätigen!!!) bereits allein durch die Energie des schließenden Verschlussträgers und seines darin gelagerten Schlagbolzens ausgelöst wird. Der Schlagbolzen des AG42B ist im Gegensatz zum Verschluss z.B. eines AR15 nicht ausschließlich schwimmend gelagert, sondern wird noch durch eine kleine Feder im Inneren zurückgehalten. Diese Federkraft am Schlagbolzen wird dann im Normalfall spielend vom Schlaghammer überwunden. Tja, leider überwindet die Federkraft der neuen Verschlussfedern diese Rückhaltekraft bereits und was dann passiert, seht Ihr auf den folgenden Bildern.
Noch bevor der Verschluss komplett verriegelt, zündet der Schlagbolzen durch die Beschleunigung der (neuen) Verschlussfedern die Patrone, die zu diesem Zeitpunkt selbst noch nicht komplett zentrisch im Patronenlager sitzt. Der Hülsenhals verformt sich dadurch einseitig, platzt auf und ohne die erwähnte Verriegelung des Verschlusses, reißt es selbigen sofort wieder nach hinten. Bei dieser Rückwärtsbewegung wird der Patronenboden vom Auswerfer förmlich durchstoßen, einen einzigen Zündhütchenbläser hatte ich sogar auch dabei. Richtig ärgerlich aber war, dass der am Ende befindliche Sicherungsblock wieder die volle Energie des Verschlussträgers abgekriegt hat und dort abermals die Prallflächen herausgebrochen sind – das war dann mittlerweile der zweite Sicherungsblock, der repariert werden musste! Total ätzend, denn der stammte bereits aus dem Ersatzgewehr! Seit diesem Vorfall sind die harten Zündhütchen CCI 200 bei meinem Ljungmann Pflicht!
Nachtrag:
Die härteren Zündhütchen verbessern die Situation beim Verriegeln/erstmaligen Durchladen des Verschlusses wesentlich, aber es kann nach einem Schuss immer noch zu einer „Doppelung“ kommen – so bei mir geschehen. Deshalb: Wer neue Verschlussfedern einsetzt kommt nicht darum herum, auch die Feder des Schlagbolzens zu ersetzen!!! Das Ersetzen ist wirklich einfach: Verschlussabdeckung entnehmen und Verschluss aus dem Verschlussträger entnehmen. Im hinteren Bereich sieht man den Schlagbolzen, welcher durch einen gekerbten Stift gesichert ist. Der Stift wird ausgetrieben, indem man auf die nicht gekerbte Seite schlägt. Auf dem unteren Bild sieht man die neue und die (kürzere) abgenutze Feder, letztere ist über die Jahre des Gebrauchs ca. 20mm gestaucht worden.
Nachtrag Juni 2021
Bisher ist es lediglich noch ein einziges Mal vorgekommen, dass es beim Durchladen zu einer Zündung der zugeführten Patrone gekommen ist, trotz oben beschriebener MAssnahmen. Ich werde aus diesem Grund prüfen, ob man der Schlagbolzenfeder nicht durch eine kleine Hülse etwas mehr Vorspannung verpassen kann, um dieses Phänomen ein für alle Mal zu unterbinden. Alternativ könnte ich ebenfalls eine der zwei fabrikneuen Federn wieder gegen eine ältere austauschen, um die Beschleunigung des Verschlusses zu verringern. Das hat aber auch wieder den Nachteil, dass später weniger Kräfte des Repetiervorgangs aufgenommen werden.
Gefettete Hülsen
Ja, von dieser Empfehlung aus einem englischsprachigen Forum hatte ich bereits von einem Kollegen gehört, das geriet aber schnell wieder in Vergessenheit, weil ich als Wiederlader meine LW-Hülsen natürlich immer vor dem Kalibrieren fette. Bei der versuchsweisen Verwendung von Fabrikmunition ist mir dieser Umstand wieder in Erinnerung gerufen worden, denn die Hülsen wurden nicht mehr ausgeworfen, ließen sich zum Glück aber noch manuell heraus repetieren. Die getestete Fabrikmunition war übrigens PPU mit 139gr.-Geschoss und nebenbei bemerkt lief sie richtig schlecht.
Gasrückführung
Im letzten Beitrag hatte ich ein Forum verlinkt, in dem für den AG42B bei Verwendung von progressiven (also langsam abbrennenden) Pulvern eine längere Schraube der Gasabnahme empfohlen wird, um den Impuls auf den Verschlussträger zu mindern, bevor dieser auf dem Sicherungsblock aufschlägt und Schäden verursacht. Das ist meiner Meinung nach nur die halbe Wahrheit, denn ich kann das laut meinen Untersuchungen nicht ausschließlich auf progressive Pulver zurückführen. Schauen wir uns dazu kurz das Gewehr selbst und drei Berechnungen von Laborierungen mit der Software Quickload an: Wenn ich die Lage der Patrone in der Kammer abschätze, so vermesse ich noch ca. 385mm Weg, den das Projektil im Lauf bis zum Passieren der Gaskanalbohrung zurücklegt. Runden wir das der Einfachheit halber mal auf 400mm auf und gehen in die nachfolgenden Diagramme, die mir Marvin zur Verfügung gestellt hat.
Eine Laborierung mit sehr gutem Streukreis, die in einem Forum beschrieben wurde (Schussbild war dabei) und die ich mit Quickload nachbilden liess: 140gr. Nosler HPBT/34,5gr. IMR 4046/OAL 76,6mm/2813 bar. Bei einem Geschossweg von 400mm wirken noch rund 900bar auf den Verschlussträger. Das IMR 4046 ist ein US- Pulver, dass laut meinen Informationen nicht mehr importiert wird, weil es gewisse Zusätze enthält, für die es keine Freigabe mehr in der EU gibt.

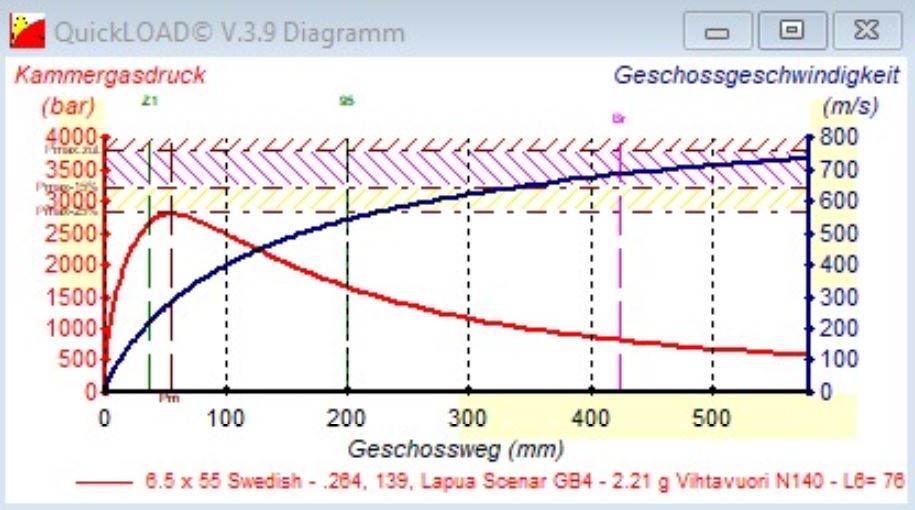

Mit N140 habe ich dann versucht, den obigen Spitzendruck von ca. 2800 bar nachzubilden, siehe unten.
139gr. Lapua Scenar HPBT/34,1gr. N140/OAL 76,5mm/2795 bar
Nach einem Geschossweg von 400mm ermittle ich hier einen Restdruck im System von ca. 1000 bar.

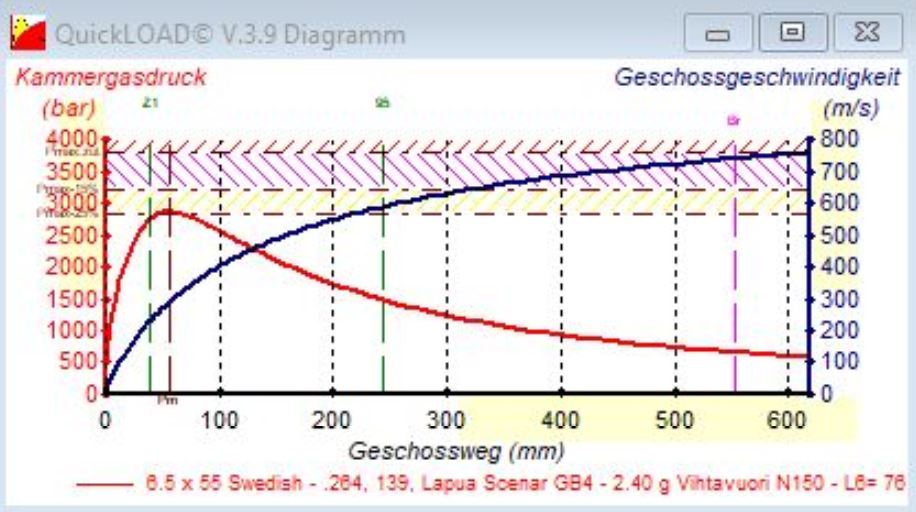

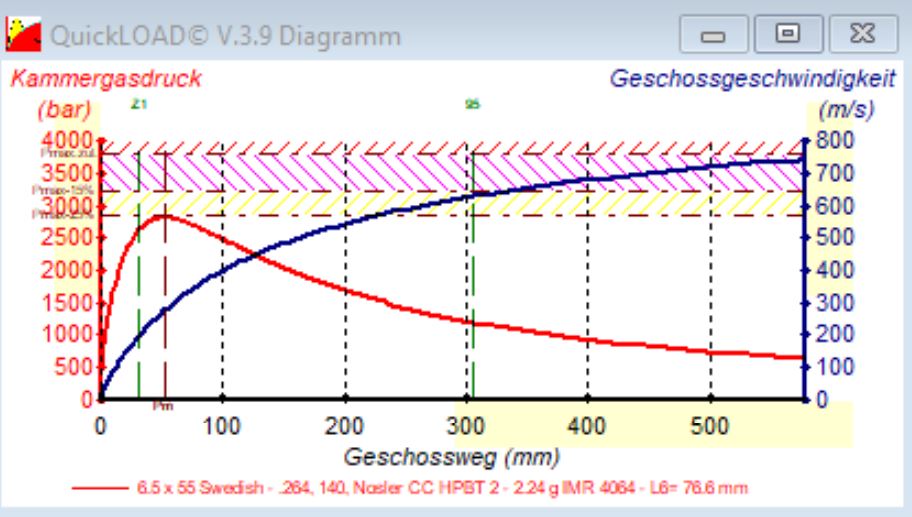

Ähnlicher Spitzendruck mit N150, siehe unten.
139gr. Lapua Scenar HPBT/37,0gr. N150/OAL 76,5mm/2861 bar
Auch hier erkenne ich noch einen Restdruck von ca. 1000 bar nach einem Geschossweg von 400mm.
N140 besitzt eine ähnliche Abbrandgeschwindigkeit wie das IMR 4046. Beide Pulver gelten im Vergleich zum progressiven N150 eher als offensiv. Es ist zu erkennen, dass – offensiv oder progressiv – die Druckkurve bei keinem der drei Pulver nach der Druckspitze signifikanter abfällt. Wer eine verlängerte Schraube der Gasabnahme also als notwendig ansieht, kann den Umstand meiner Meinung nach nicht einfach durch Verwendung eines offensiven Pulvers umgehen.
Hinweis: Ich habe den Eindruck gewonnen, dass die Veränderung der Verschlussschraube an der Gasabnahme nicht notwendig ist, wenn man neue Verschlussfedern verwendet!
Für diejenigen, die auch in dieser Hinsicht weitertüfteln möchten, sind hier weitere Tipps:
Man fängt logischerweise erstmal bei einer zu langen Schraube an, die die Gasrückführung komplett unterbindet und das Gewehr vorübergehend wieder zu einem Repetierer macht. Von da aus kann man die Schraube dann versuchsweise Stück für Stück abfeilen, bis die ursprüngliche Funktion des Halbautomaten wiederhergestellt ist. Dazu lädt man für jeden Versuch nur eine einzige Patrone ins Magazin. Das Ziel ist erreicht, wenn der Verschluss aufgrund des leeren Magazins gefangen wird und keine Beschädigung am Sicherungsträger ersichtlich ist. Ich rede bewußt von Beschädigungen und nicht von Berührungen, denn bauartbedingt kann es ja durchaus normal sein, dass der Verschlussträger auf den Sicherungsträger aufschlägt. Nur bitte, ohne Schaden zu verursachen! Anders ist es z.B. beim AR15 ja auch nicht…

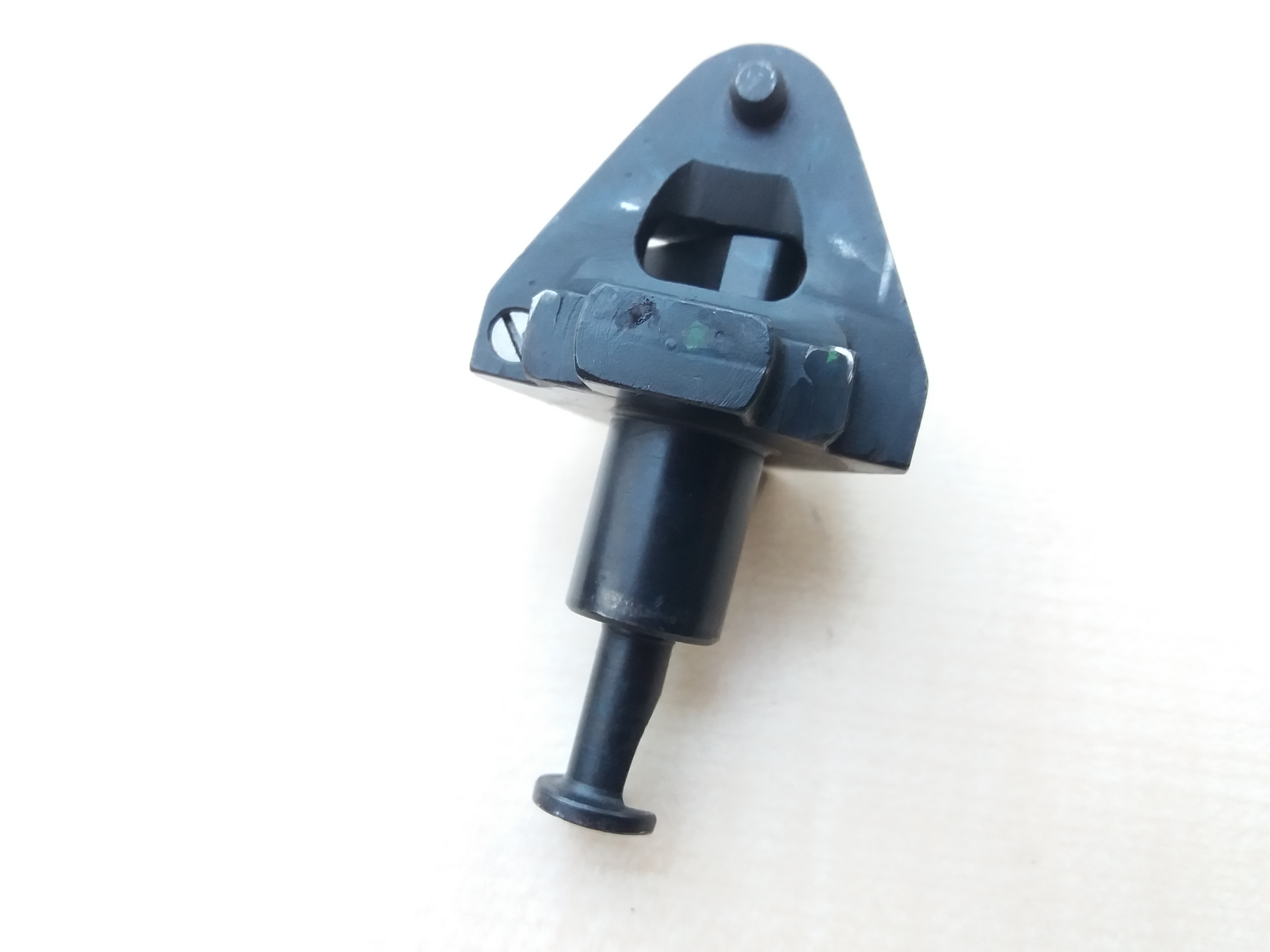

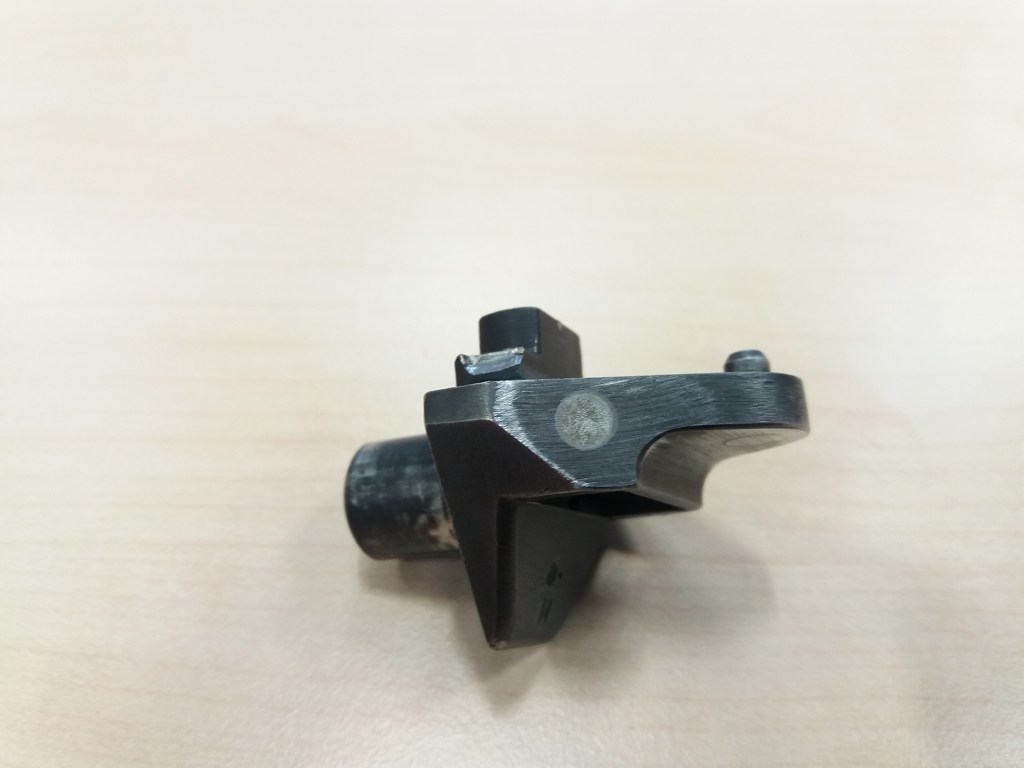

Das nachfolgende Bild zeigt meinen bereits reparierten Sicherungsträger. Die defekten Stellen wurden aufgeschweißt, nachgeschliffen und anschließend wieder brüniert. Der leichte Abrieb an den äußersten Ecken der Reparatur entstand während der Versuchsphase mit verschiedenen Schraubenlängen an der Gasabnahme. Ein Fortschritt des Abriebs wurde für die folgenden 40 Schuss nicht mehr beobachtet, sodass ich davon ausgehe, dass es in der jetzigen Konstellation Feder/Laborierung/Verschlussschraube zu gar keiner Berührung mehr zwischen Verschlussträger und Sicherungsträger kommt.

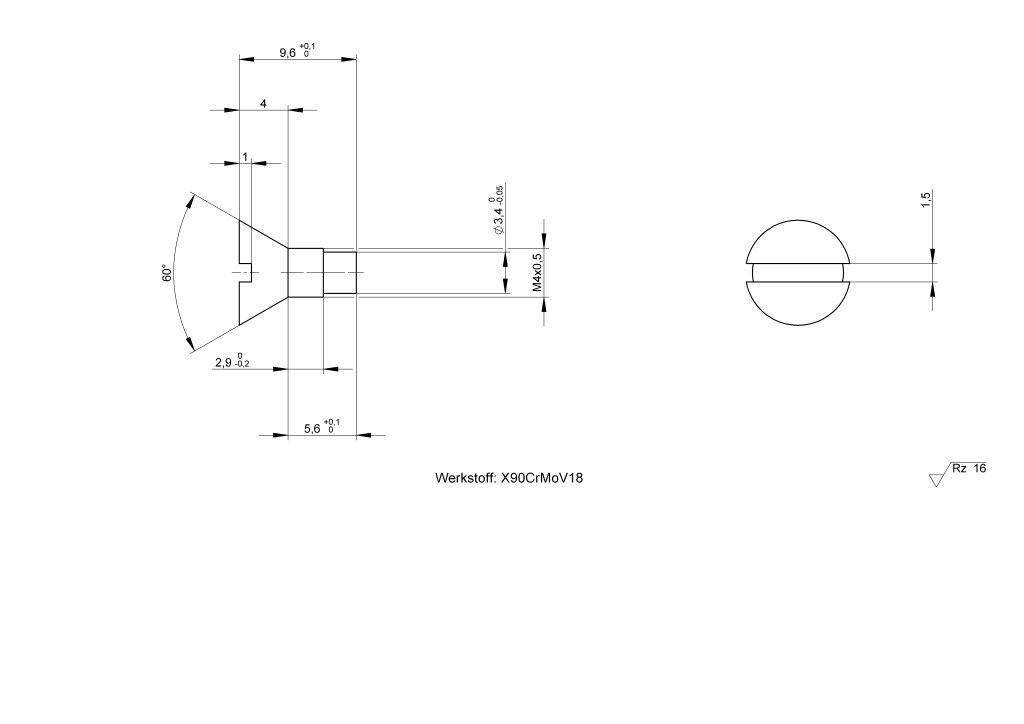

Wer die Verschlussschraube in einer längeren Form benötigt, kann also nachfolgende Zeichnung verwenden:
Die Schraube besitzt laut Zeichnung Überlänge und wird den Gaskanal (ich habe seinen Innendurchmesser mit D= 2mm ermittelt) komplett verschließen. Angefertigt aus einem vergüteten Edelstahl braucht sie nachträglich nicht mehr gehärtet zu werden, lässt sich dafür aber auch leider nicht brünieren.
Der Mühe Lohn
Ich habe auf dem ersten Schussbild (100m, sitzend mit Zweibein und Sandsack) noch sämtliche Versuchsbedingungen und Infos festgehalten. Es ist noch mit einem Restbestand an Munition mit 36,9gr. N150 und den weicheren Zündhütchen FA 210 entstanden, glücklicherweise ohne Schäden oder Fehlfunktionen.
Beim zweiten Schussbild sind einige schlimmer Ausreißer zu sehen, da ich den Schaft nicht richtig im Sandsack fixiert habe. Ich muss sagen der Ljungmann lässt sich nicht so leicht kontrollieren, wie mein Schwedenmauser.
Ersatzteile

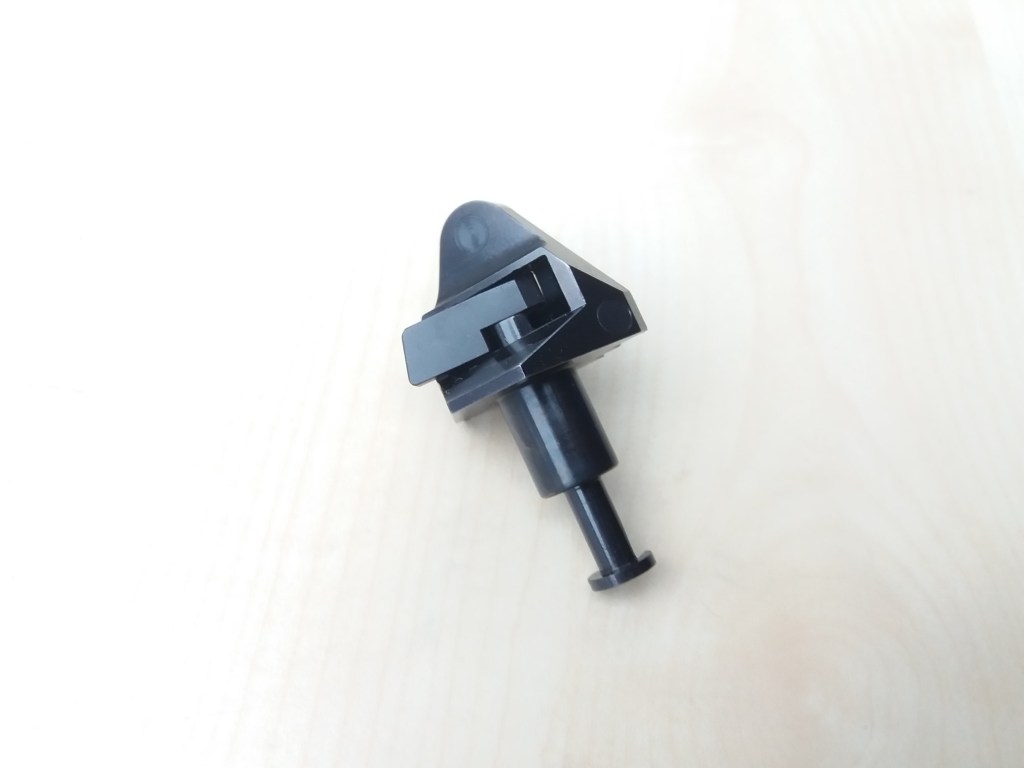

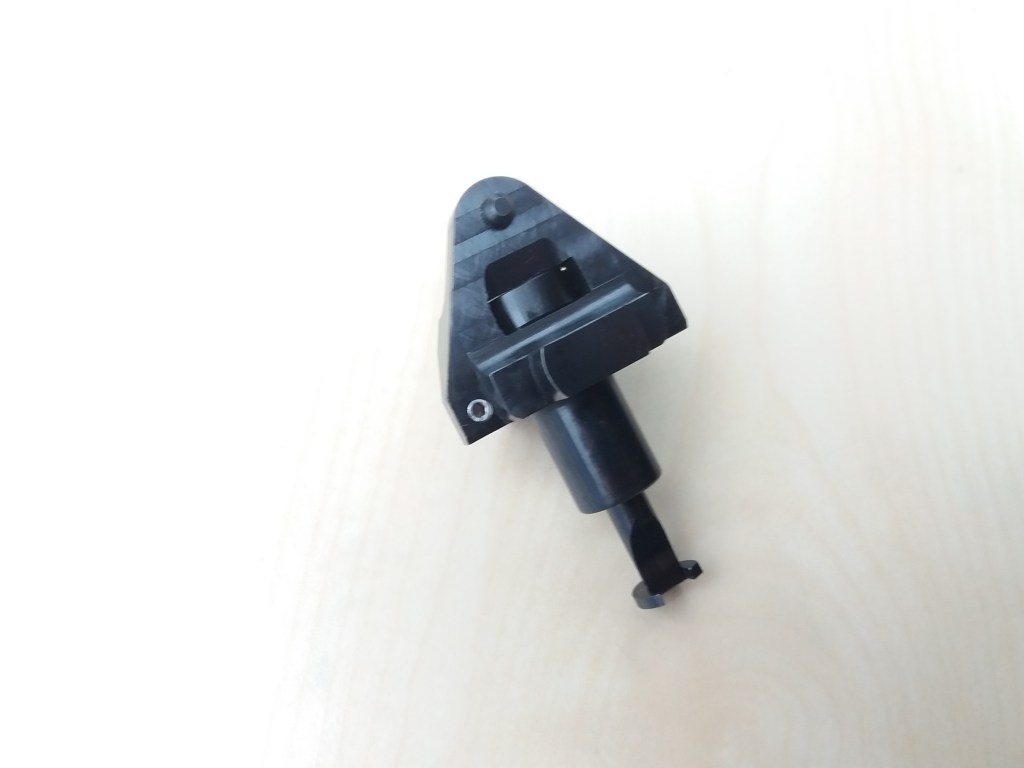

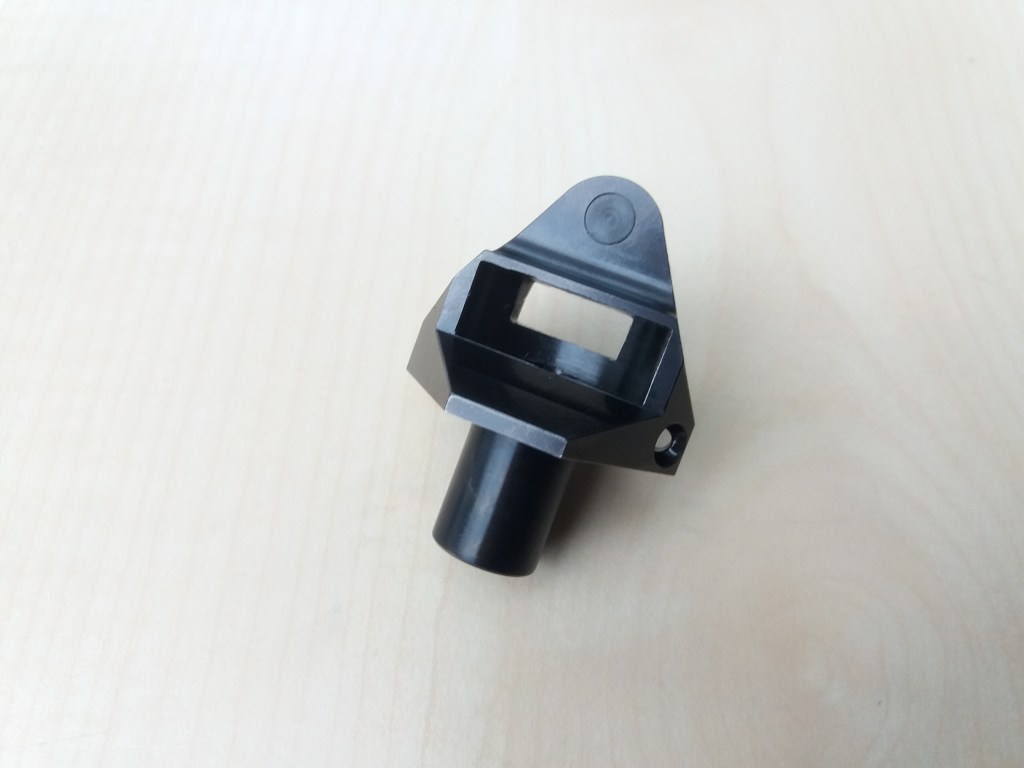

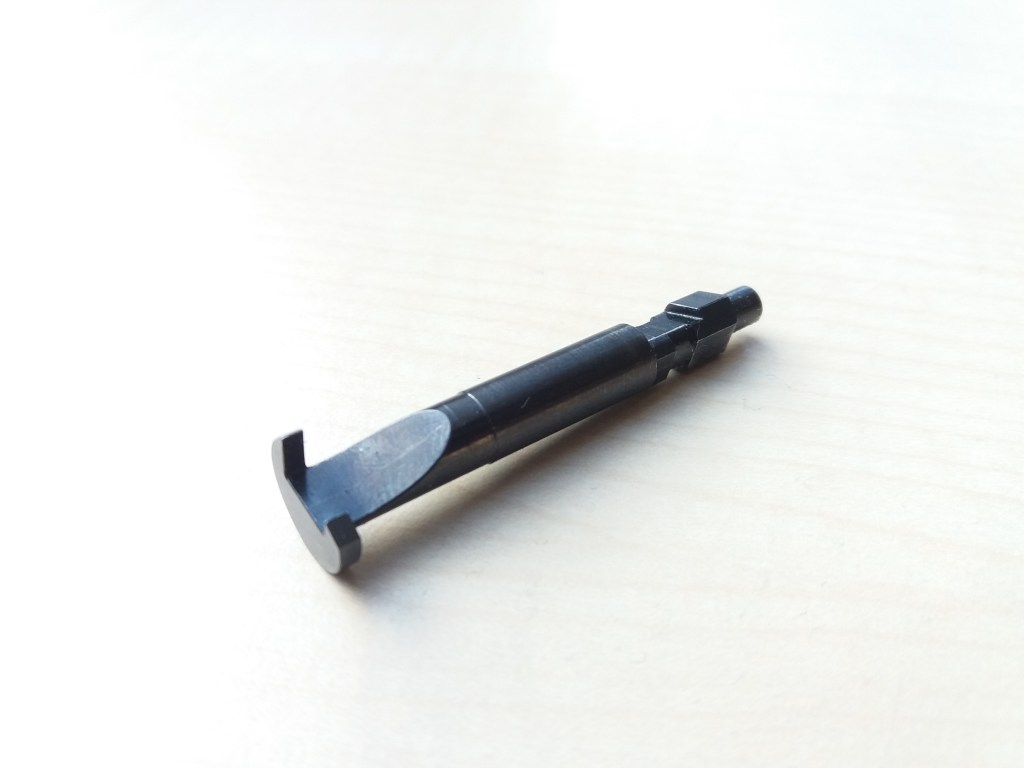

Auch die sind fertig geworden! Mit ein wenig Nacharbeit habe ich gleich zwei Sicherungsträger spielfrei auf mein Gewehr eingepasst. Mit den nachgefertigten Sicherungsbolzen und einigen Ersatz-Kleinteilen aus Arsenalbeständen habe ich jetzt einen weiteren kompletten Sicherungsträger. Mal schauen, ob ich ihn nochmal irgendwann benötigen werde.
Sie hatten im letzten Beitrag dieser Serie einen Kommentar hinterlassen und erwähnt, dass die Verschlussfeder des Gewehrs möglicherweise in ihrer Federrate nachgelassen hat – und Sie hatten Recht! An dieser Stelle also nochmals vielen Dank für Ihren Hinweis! Ich habe diese Möglichkeit gar nicht in Erwägung gezogen, glücklicherweise war es mir aber ein Leichtes, das nachzuprüfen. Ich musste dazu erst gar nicht die Produkte von Gutekunst studieren, sondern habe zwei Verschlussfedern aus meinem mittlerweile ganz ansehnlichen Ersatzteilvorrat verwendet. Wenn ich mir also die tadellose Lackierung dieser Federn ohne jegliche Spuren von Schmauch oder Schmutz so anschaue, kann es sich dabei eigentlich nur um unbenutzte Arsenalware handeln.
Ein Hoch auf die Messtechnik…
… so man sie hat! Wieder einmal bringt mich mein Beruf in Sachen Hobby in riesigen Schritten weiter: Ich habe aus meiner Firma kurzerhand mal eines unserer Kalibriergeräte inklusive Sensor bis 20kN Kraft ausgeliehen.
Den Sensor habe ich einmal mit den beiden alten und natürlich auch mit den beiden neuen Federn in das Verschlussstück eingelegt. Um eine gute Krafteinwirkung zu gewährleisten – möglichst unter Ausschluss von Querkräften – habe ich mit einer Stecknuss meines Ratschekastens noch etwas improvisiert. Der Versuchsaufbau ist simpel, siehe nächstes Bild.
Folgt man also der Gleichung F=c*x (Neu: F=R*x) zur Berechnung der Federkraft, kann bei bekannter Auslenkung „x“ und gemessener Kraft „F“ die Federrate „c“ (Neu: „R“) berechnet werden. Sie ist jener Federkennwert, der die „Härte“ der Feder beschreibt. Mir reicht ein qualitativer Vergleich, so vernachlässige ich also die Betrachtung der Auslenkung „x“ und die Berechnung der tatsächlichen Federrate (aber nur, weil die Auslenkung „x“ in beiden Versuchen identisch ist!). Ich schaue mir also nur die gemessenen Kräfte an und stelle fest, dass es mit 36N für das alte Federpaar zu 51N beim neuen Federpaar erhebliche Unterschiede gibt! Mit anderen Worten: Das alte Federpaar hat nur noch 70% der Federsteifigkeit im Vergleich zu den beiden neuwertigen Federn. Da die Gleichung eine lineare Variable (nämlich die Auslenkung „x“) hat, ist es auch völlig egal, wie sehr ich die Federpaare im Versuch vorgespannt hätte, die obige Aussage bleibt gleich – wie gesagt, solange die Auslenkung für beide Versuche ebenfalls gleich gross ist.
Es ist also durchaus möglich, dass diese Info schon alles war, was mir zu meinem Glück gefehlt hat!!! Rückblickend betrachtet kommt die Erkenntnis, dass ich sehr viel Energie in alternative Lösungsansätze gesteckt habe:
Neue Laborierung mit 36,9 gr. N150 und Zusatzgewichte für den bereits vorhandenen Schwingungsdämpfer
Neukonstruktion einer modifizierten Schraube für die Gasabnahme
Kauf eines weiteren AG42B Ljungman. Ja, verrückt – ich weiß!
Konstruktion von Sicherungsträger und Sicherungsbolzen für eine Nachfertigung

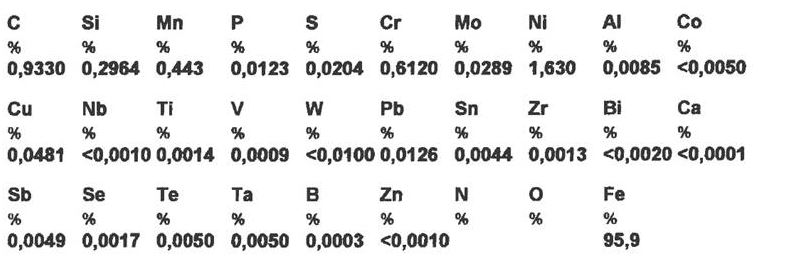

Zu letztgenanntem Punkt übrigens noch ein wenig mehr Information: Ich habe in unserem Werkstofflabor freundlicherweise Unterstützung bei der Materialbestimmung des Sicherungsblocks erhalten. Keine Ahnung, wie das Bestimmungsverfahren nun genau heißt (irgendeine Spektroskopie), aber das Ergebnis zählt:
Es wird vermutet, dass es sich aufgrund der Zusammensetzung um einen Einsatzstahl ähnlich 13NiCr6 handelt. Bei der Gelegenheit wurden auch noch drei Härtemessungen durchgeführt, die folgende Ergebnisse nach Vickers (HV10) lieferten: 680HV, 690HV und 693HV. Da bin ich mit dem von mir ausgesuchten Stahl 42CrMo4V für die Nachfertigung dieser Teile immer noch ganz gut unterwegs. Außerdem hilft die Bestimmung der Zusammensetzung, die zum Aufschweißen beste Elektrode auszusuchen, denn das beschädigte Teil gebe ich auf keinen Fall auf!
Dem neu gekauften AG42B habe ich jetzt dessen Sicherungsblock entnommen und in mein Gewehr eingebaut, nicht ohne die dortigen Prallflächen vorher mit Edding zu markieren. Demnächst geht es wieder auf den Schiessstand. Sollte sich also herausstellen, dass die Kollision durch die neuen Federn jetzt gänzlich vermieden wird, wechsle ich nochmal zur härteren Laborierung mit 37,5gr. N150. Zeigt sich auch dann die Eddingschicht unberührt, ist das Ziel erreicht. Ich werde auf jeden Fall weiter berichten!
Ich kann mich glücklich schätzen, dass mein Verein unter erhöhten Auflagen immer noch geöffnet ist und das Schießen mit Langwaffen auf Distanzen von 100m und 300m weiterhin ermöglicht. Durch die Terminvergabe per Buchungsapp ist die Zeit für meine Erprobungen zwar stets knapp, aber ich will mich nicht beschweren! Also angemeldet und ab ging es auf die 100-Bahn…
Obwohl mein Schwedenmauser mit der bisherigen Laborierung hervorragende Streukreise lieferte, habe ich für den jetzigen Halbautomaten eher im unteren Bereich angefangen zu laborieren.
Dies war die Ausgangssituation der Laborierung:
Hülse: Lapua Match, Kailber 6,5×55
Zündhütchen: Federal Ammunition FA 210
Pulver: N150
Menge: 3x,x gr.
Geschoss: Lapua Scenar HPBT, 139gr.
OAL: 76,5mm
Crimp: keiner
Getestet wurden schließlich Ladungen mit 34,5 / 35,0, / 35,5 und 36,0 grain.
Natürlich gibt es dazu auch einige Schussbilder, ich beschränke mich dabei aber mal auf zwei exemplarische, die meisten waren noch schlechter:
Was meinen Anspruch angeht, ist das Resultat nicht wirklich gut. Die Streukreise finde ich sogar so schlecht, dass ich sie nicht mal vermessen habe, ich schätze sie aber auf 60mm und 70mm. Von jenen, die ich nicht hochgeladen habe, mal ganz zu schweigen! Auffällig sind neben den zu großen Streukreisen teilweise ordentliche Ausreißer zur Seite (jedoch nicht auf den obigen Bildern zu sehen). Als die Schussbilder teilweise schlechter wurden, habe ich angefangen, mal sämtliche Verschraubungen zu überprüfen: Am Ende hat sich herausgestellt, dass das Zweibein locker geworden ist. Ist mir so auch noch nie passiert! Zumindest nicht mit einem Harris… ☹
Auch die Laborierung des Schwedenmausers mit 38,0 gr. N150 habe ich mit sehr wenigen Schüssen erprobt, allerdings war die Trefferlage oberhalb der Scheibe im Erdwall und so habe ich mich wieder den ursprünglichen Laborierungen zugewandt.
Als der Schießtermin vorüber war, hatte ich zwar noch keine Laborierung, mit der ans Long-Range-Schießen zu denken war, aber eines hatte die Erprobung zumindest gezeigt: Die gesamte Konstruktion des Schafts hat keinerlei Schwächen gezeigt! Alles sass noch genauso bombenfest, wie ursprünglich montiert (vom Zweibein mal abgesehen).
Wieder zu hause angekommen, habe ich mir überlegt, was man nun noch anstellen könnte, um ordentliche Streukreise hinzubekommen. Leider habe ich das Gewehr vor dem Kauf nur auf eine Entfernung von 50m über Kimme und Korn testen können, aber die Streukreise waren für die damaligen Umstände zufriedenstellend. Ich weiß bis heute nicht, ob es mit seinem gebrauchten Lauf überhaupt jemals so gut schießen wird, wie ich das gerne hätte oder was vielleicht ein geübter „Kimme-Korn-/Diopter-Schütze“ mit Originalschaft vor dem Umbau hätte „rausholen“ können. Fakt ist aber, dass der Lauf des AG42B zu stark in Schwingungen gerät und das schon bei weniger starken Ladungen mit N150-Laborierungen (im Vergleich zum Schwedenmauser). Dieser hatte damals mit dem brisanteren Pulver S065 von Lovex ja ein ähnliches Verhalten gezeigt, bis ich daran schließlich die langsameren Pulver N160 und zuletzt N150 erprobt habe. Noch langsamer wollte ich im Pulver jetzt aber nicht mehr werden. Beide Gewehre haben aber auch die Gemeinsamkeit, dass deren Lauf im originalen Holzschaft nicht freischwingend ist, sondern durch eine Abdeckung mit dem eigentlichen Basisschaft mittels Metallösen geklemmt wird. Ich habe dazu auch schon überlegt, den Lauf des AG42B nochmals irgendwo abzustützen oder zu klemmen.
Nicht verzagen, Marvin fragen!
Ja, ist wirklich so: Ich hab´ scheinbar den Wald vor lauter Bäumen nicht gesehen! Marvin habe ich aufgrund seiner Software Quickload angerufen und von der Erprobung des AG42B berichtet. Ich hatte mir erstmal erhofft, noch einige Tipps oder Hinweise bezüglich verschiedener Pulvermengen zu erhalten und deren möglichem Zusammenspiel mit der Anzahl der Züge und/oder der Lauflänge. Er hat mir dann auch berechnet, dass mit der Lauflänge von 620mm beim Ljungman erst ab einer Pulvermenge von 37,0 gr. der Brennschluss noch im Lauf stattfinden wird, entscheidend war aber sein Hinweis darauf, dass ich ja den Kornträger an der Laufmündung demontiert hatte! An den hatte ich überhaupt nicht mehr gedacht, denn er musste ja runter, wollte man das System aus dem Schaft ausbetten. Jedenfalls waren das insgesamt 55 Gramm Stahl, die an der Laufmündung demontiert wurden, wodurch mein „Schwingungsdämpfer“ quasi weg war. Ja, total logisch! Aber daran hatte ich jetzt auch nicht mehr gedacht, muss ich zu meiner Schande gestehen. Und dass, obwohl ich als Biker ebenfalls Lenkerendenblinker an meinem Chopper montiert habe. ☹
Für den nächsten Termin auf dem Schießstand fahre ich also mehrgleisig: Zum einen werde ich noch eine Laborierung mit 37,0 gr. und 37,5 gr. herstellen und abermals meine 38,0 gr.-Ladung mitnehmen. Außerdem werde ich den bisherigen Kronträger in zwei verschiedenen Varianten (80g und 155g) durch ein Laufgewicht ersetzen, das direkt in das originale Mündungsgewinde (M12x1) geschraubt wird (siehe Bild oben).

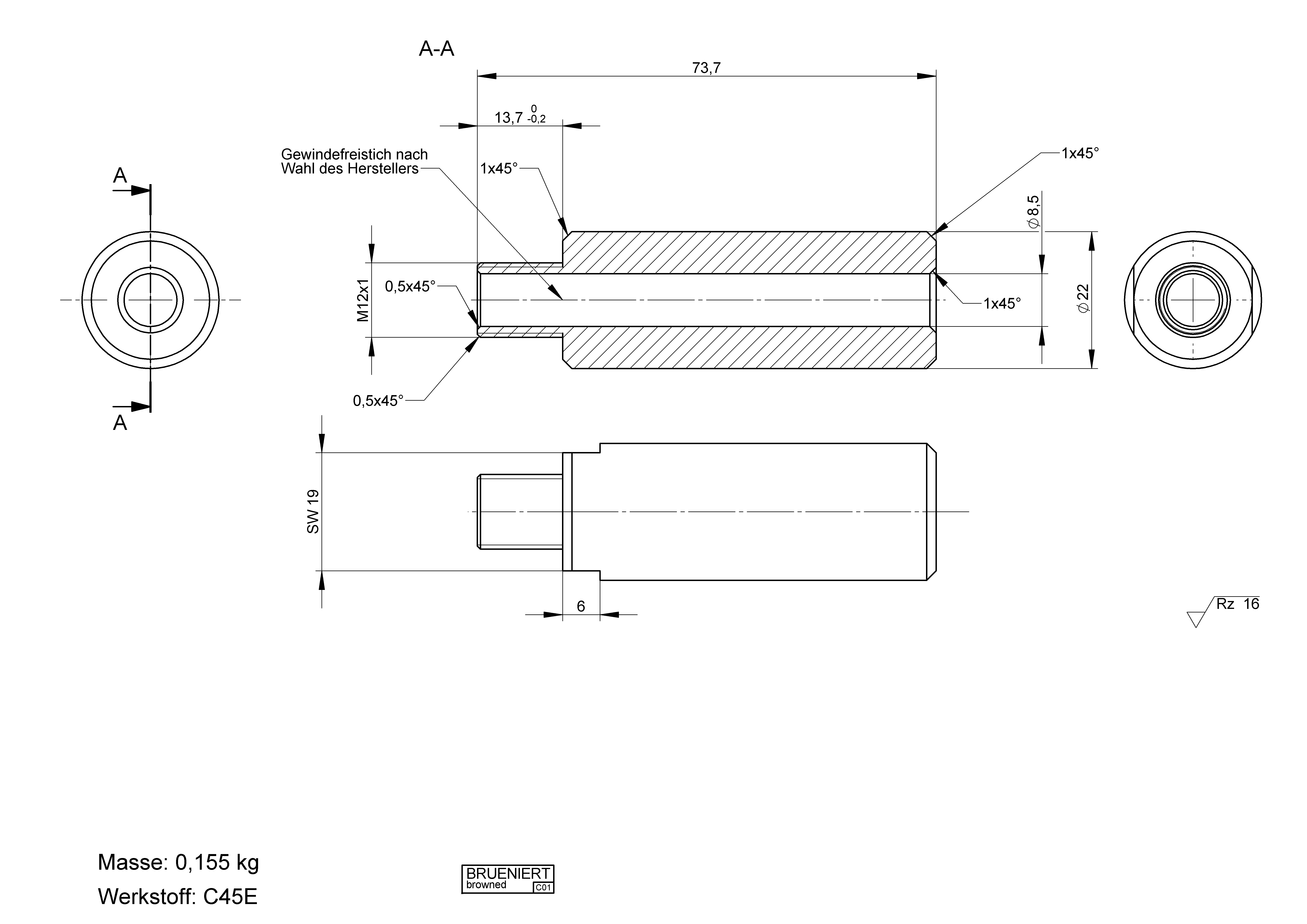

Bis diese neuen Fertigungsteile verfügbar sind, werde ich mit einem anderen Bauteil als Schwingungsdämpfer improvisieren, das auf dem Laufmantel verschiebbar ist und durch Madenschrauben (auf dem Bild noch nicht eingeschraubt) geklemmt werden kann.
Das Laufgewicht wurde wie gezeigt kurz vor den Bohrungen des „Mündungsdämpfers“ montiert, die resultierenden Schussbilder waren aber immer noch schlecht:
Auch das Verschieben des Laufgewichts hin zur Systemhülse hat leider nichts gebracht. Die Schussbilder wurden dadurch nur noch schlechter und das Hochladen erspare ich mir hier mal. Zum nächsten Schiesstermin waren dann glücklicherweise bereits die beiden Schwingungsdämpfer für die Montage an der Laufmündung vorhanden:
Den schwereren von beiden (155 Gramm) habe ich zuerst montiert und war am Ende echt zufrieden, sodass der leichtere Schwingungsdämpfer vorerst nicht mehr zum Einsatz kam:
Die Laborierung mit 37,5 gr. N150 hat dabei den besten Streukreis mit D=26mm und D=24mm (über Schussmitten und ohne Ausreisser) ergeben. Für einen Halbautomaten diesen Baujahrs auf 100m ein gutes Ergebnis, wie ich finde.
Weitere Untersuchungen
Ich werde in den kommenden Wochen versuchen, eine weitere Kombination aus Laborierung und Schwingungsdämpfer zu finden. Hintergrund ist eine leichte Beschädigung am Prallblock des Systems vom AG42B. Ich denke, dass das von einer der starken Laborierungen herrührt, mit denen ich geschossen habe. Falls es jene des Schwedenmausers mit 38gr. N150 war, so bin ich mit dem aktuellen Favoriten von 37,5gr. immer noch recht nahe dran. Ich sehe hier die Möglichkeit, für diese Laborierung die Pulvermenge zu reduzieren und gleichzeitig den Schwingungsdämpfer anzupassen, oder die Pulvermenge beizubehalten und die OAL der Patrone zu erhöhen. Ich werde mit Letzterem beginnen, weil das erstmal keine Nachbearbeitung des Schwingungsdämpfers oder gar ein Neuteil zur Folge hat. Mindestens ein Beitrag zu dieser Serie wird also noch folgen.
Hier ist mein Erfahrungsbericht zum Laufwechsel an meinem AR-15 von Hera Arms, der durch entsprechend schlechte Schussbilder notwendig geworden ist. Diese Schussbilder sind nicht erst seit Kurzem so, dass sie mir nicht mehr gefallen haben und trotzdem hat es etwas länger gedauert, bis ich das Thema Laufwechsel überhaupt in Erwägung gezogen habe. Übrigens sind fast alle Schussbilder (damals wie heute) sitzend mit Zweibein und Sandsack am Hinterschaft entstanden, nur in wenigen Fällen habe ich den Sandsack mal probehalber weggelassen.
Rückblick: Schussbild und Laborierung der damaligen Neuwaffe (18“-Lauf, US100)
Gekauft habe ich die Waffe mit dem Upper „US100“, das ist im Wesentlichen der schwarze 18“ Matchlauf von Hera. Die Schussbilder sahen mit der entsprechenden Laborierung damals wie folgt aus:
Für mich kein Grund, irgendwas zu bemängeln…
Hier nochmal die zugehörige Laborierung:
Hülse: Lapua Match
Pulver: 23,5 gr. Lovex S060
Geschoss: Hornady Vollmantel-BT, 55gr.
Zünder: Federal Ammunition FA 205
OAL: 56,6mm
Lauflänge: 18 Zoll
Schussbilder nach 3850 Schuss:
Ich habe fleißig Rohrbuch geführt und kann die Belastung des Laufs daher sehr genau angeben. Wie auf den Bildern zu sehen ist, wurden die Streukreise bei ansonsten gleicher Laborierung mit der Zeit größer. Ich habe daraufhin angefangen, mit anderen Geschosstypen (unter Beibehaltung der OAL und der Pulvermenge) zu experimentieren, die Hinweise nahe der Schussbilder sind „H“ für die alte Laborierung mit 55gr. Hornady VMBT-Geschoss, „M“ für 52gr. Sierra Matchking 1410 HPBT und „G“ für 55gr. Sierra Gameking 1390 HPBT.
Ich habe dazu auch verschiedene Anschlagsarten ausprobiert, sodass ich die Waffe mal mehr und mal weniger in die Schulter gezogen habe – das hat aber auch nichts gebracht, außer der Erkenntnis, dass man die Waffe mit diesem Schaft besser doch in die Schulter zieht. Es gab bei allen Geschosstypen durchaus auch gute Streukreise mit knapp über oder unter 22mm (über die Geschossmitten gemessen), die meisten Streukreise maßen allerdings im Bereich >35mm und viel zu häufig auch um die 45mm bis hin zu 50mm. Im Hinblick auf das, was mal an Streukreisen möglich war, war ich von den Ergebnissen wirklich enttäuscht.
Telefonat mit Hera Arms
Daraufhin habe ich bei Hera Arms angerufen und mich mal erkundigt, was mir als Endverbraucher für Optionen offenstehen. Hera hat sich bereiterklärt, sich der Sache anzunehmen und hat mein Upper durch Overnite für eine Inspektion abholen lassen. Ein Probeschießen und eine Laufinspektion sollten auch erfolgen – das alles bis dahin erstmal kostenlos für mich. Da sich die Firma in den Vorbereitungen für das Steelmatch 2020 befand, hat die Befundung zwar etwas länger gedauert, dafür ging der Laufwechsel ab dem Tag der Entscheidung dafür umso schneller.
Laut Hera Arms konnte man also bereits Abnutzungsspuren im Laufinneren erkennen und das von Hera ermittelte Schussbild wurde für diese Sorte Lauf als „grenzwertig“ angesehen. Das hat mich nicht wirklich beruhigt, denn für mich war die Grenze längst überschritten – aber es hat mich in meiner Entscheidung bekräftigt! Geschossen wurde übrigens mit dem hauseigenen ZF der Marke Vortex (5-30×56, wenn ich mich recht erinnere), eigene Gläser oder sonstiges Zubehör sollten vor Einsendung aufgrund eingeschränkter Gewährleistungsansprüche aber demontiert werden.
Im Beratungsgespräch nach der Befundung habe ich dann mal nach Erfahrungswerten für die Haltbarkeit von Läufen gefragt und das Gespräch kam sehr schnell auf das Thema Laufreinigung, die daran einen großen Anteil haben kann. Eine Schussbelastung von knapp 3800 Schuss ist nun wirklich nicht allzu viel und es kam der Gedanke auf, dass der Lauf vielleicht „kaputtgeputzt“ wurde. Das war mir erst nicht schlüssig, denn alles, womit ich in und an den Lauf gehe, ist definitiv weicher, als der Laufstahl selbst. Sei es nun die Messingdrahtbürste oder jene aus Nylon. Eine Sache ist aber nicht von der Hand zu weisen und ist bei nachträglicher Betrachtung auch schlüssig: Die Tatsache, dass ich ca. alle 200 Schuss die Kupferablagerungen der Geschosse im Lauf mit 25%igem Ammoniak löse, könnte zur frühzeitigen Abnutzung desselben geführt haben.
Ich habe schon öfter von anderen Schützen gehört, dass die Verwendung von Ammoniak generell als schädlich für den Lauf angesehen wird. Allerdings habe ich auch gehört, dass das nur dann der Fall ist, wenn man das Ammoniak im Lauf trocknen lässt und sich dadurch feine Kristallstrukturen auf der Oberfläche bilden, die dann mit dem nachfolgenden Schuss zu Beschädigungen führen. Ich war der Meinung, dass eine nachträgliche gründliche Trocknung mit mehreren Patches und einer ordentlichen Ölung des Laufs im Anschluss an die Behandlung mit Ammoniak aber genau das verhindern sollten. Ich weiss es auch nicht besser und Sagen und Mythen haben natürlich auch ihren Platz im Schießsport, also lassen wir das mal so stehen…
Hera Arms hat mir hingegen erklärt, dass die Einlagerungen von Messing imstande sind, kleinere Unebenheiten (übrigens mikroskopisch klein und in der Werkstoffkunde auch „Pittings“ genannt) zu füllen. Das Entfernen dieser Einlagerungen mit Ammoniak löst diese Füllung aber heraus und gibt die darunter liegende Oberfläche wieder den nachfolgenden Brenngasen preis. Da das Pitting mit einem Schlagloch vergleichbar ist, ist klar, dass es bei regelmäßigem Auswaschen der Füllung mit der Zeit eigentlich nur noch größer werden kann, weil die Angriffsfläche für die Brenngase immer wieder freigelegt wird.
Für mich stand also schnell fest, dass ich einen neuen Lauf haben möchte. Zwei Läufe standen für mich zur Auswahl: Abermals der „alte“ 18-Zöller oder der relativ neue SPB200 Matchlauf mit einer Lauflänge von 16,75“. Mit Letzterem wurden laut Hera in einigen Fällen sogar engere Streukreise geschossen, als mit dem 18“-Lauf. Ich habe auf diese Meinung vertraut und das „Go“ für den Einbau des SPB200 gegeben. Nach nur ca. 1,5 Wochen konnte ich mein Upper dann inkl. allen notwendigen Arbeiten und mitsamt neuem Beschuss auf dem Steelmatch in Philippsburg abholen. Die Kosten für den Laufwechsel mit einmaligem Transport durch Overnite und Neubeschuss beliefen sich auf ca. 320 € – ein super Preis! Der Verschlusskopf war noch in entsprechend gutem Zustand und musste nicht getauscht werden, der Verschlussabstand hat nach dem Laufwechsel ebenfalls noch gestimmt.
Schussbilder mit 23,5 gr. S060 und Lauf SPB200
Ich habe zwar von der alten Munition (23,5 gr. Lovex S060 mit 55gr. Hornady Vollmantel-BT) noch einiges übrig, aber diese Sorte kam erstmal nicht zum Einsatz. Priorität hatte erstmal wieder die Erprobung der „Neuen Geschosse“ 55gr. Siera HPBT Game King und 52gr. Sierra HPBT Matchking. Sie wurden abermals mit der Pulvermenge von 23,5gr. S060 kombiniert und um möglichst gute Bedingungen zu schaffen, habe ich als Zweibein eines von Harris genutzt, statt weiterhin dessen Klon zu verwenden. Das Ergebnis war gar nicht mal so schlecht, hat mich jetzt aber auch nicht wirklich in Begeisterung versetzt. Immerhin besser als vorher…
Schussbilder mit 24,0 gr. S060 und Lauf SPB200
Wo ich schonmal beim Ausprobieren war, habe ich zu den Geschossen „Matchking“ und „Gameking“ natürlich auch mal die Pulvermenge von 23,5 auf 24,0 gr. erhöht – das Ergebnis war genau das, was ich mir erhofft hatte! Wie man auf der Auswertung sehen kann, waren Streukreise („über Mitte“) von 9-14mm auf eine Entfernung von 100m möglich. Klar, man sieht in fast jedem Schussbild noch einen Ausreißer, aber diese habe ich selbst verursacht. Das soll heißen, ich habe im Schuss bereits gemerkt, dass ich das AR meist nicht richtig fixiert habe.
Um sicher zu gehen, ob es notwendig ist, nun dauerhaft auf die relativ teuren Geschosse von Sierra umsteigen, habe ich die 24 gr.-Laborierung natürlich auch mit den „alten“ Geschossen von Hornady (=H) aber auch mit den Gameking (=GK) von Sierra ausprobiert (linkes Bild). Im rechten Bild sieht man eine 9er- und zwei 10er-Schussgruppen mit Hornady VMBT, Sierra Gameking und Sierra Matchking.
Es wurden zwar auch mit den Geschossen von Hornady vereinzelt sehr gute Streukreise geschossen, allerdings war die Tenzend zu besseren Schussbildern eher bei Sierra zu sehen. Preislich unterscheiden sich Gameking und Matchking kaum. Da der Streukreis mit Matchking-Geschoss im letzten Bild allerdings etwas enger ist und der Preis sogar einen Ticken geringer als beim Gameking-Geschoss, ist meine Entscheidung für das Sierra Matchking 1410 52gr. HPBT-Geschoss gefallen. Nebenbei bemerkt, war das ebenfalls jenes Geschoss, mit dem auch Hera Arms in Verbindung mit dem SPB200 die besten Streukreise erzielt hat, dort allerdings mit Fabrikmunition S&B Match oder GGG (beide waren sehr gut getestet, aber nur eines hat das 52gr. Sierra-Geschoss, wenn ich mich recht erinnere).
Der Vollständigkeit halber nochmal die neue Laborierung:
Hülse: Lapua Match
Pulver: 24,0 gr. Lovex S060
Geschoss: Sierra Matchking 1410 HPBT, 52gr.
Zünder: Federal Ammunition FA 205
OAL: 56,6mm
Lauflänge: 16,75 Zoll (Matchlauf)
Schussbild mit 24,0 gr. S060 und SRB-Upper
Wo ich schonmal dabei bin, gehe ich den Weg auch zu Ende und jage meine Laborierungen auch nochmal durch das SRB-Upper von Hera Arms…
Schussbild mit 23,5 gr. S060 und SRB-Upper
Wie auf dem Bild ersichtlich, besitzt das SRB ein leistungsschwacheres ZF. Es hat nur einen 12-fachen Zoom, der für die Erprobung voll aufgedreht war und zudem ein Mil-Dot-Absehen mit einem Fadenkreuz, das das Schusspflaster auf 100m schon komplett verdeckt. Unter diesen Bedingungen bin ich mit dem zweiten Schussbild unter Verwendung der alten Laborierung ziemlich zufrieden.
Mein Fazit:
Im SPB200 16,75″ verwendet man besser 24,0 gr. S060, die Sierra-Geschosse Matchking und Gameking sind fast gleich gut.
Im SRB 16,75″ ergibt eine Pulvermenge von nur 23,5gr. S060 die besseren Streukreise. Andere Geschosse als das Hornady 55gr. VMBT-Geschoss wurden bisher noch nicht getestet.
Mit dem 18″-Matchlauf wurden damals sehr gute Streurkreise mit der Laborierung ganz oben (23,5 gr. S060) erzielt. Ob ich vor dem Laufwechsel vielleicht noch etwas mit einer 24 gr.-Laborierung und eventuell einem anderen Geschoss etwas zum Besseren hätte verändern können, werde ich leider nicht mehr erfahren – da war ich zu voreilig…
