Magazinbodenverlängerung Hera Arms H1

Ich habe mir lange überlegt, wie ich die Einleitung zu diesem Beitrag am besten formuliere, denn dieser Blog soll auch weiterhin unpolitisch bleiben. Wer sich als Sportschütze in den letzten Monaten aber auch nur ein kleines Bischen über aktuelle oder anstehende Themen informiert hat, dürfte mittlerweile schon gecheckt haben, wie sehr manche Politiker die Sportschützen instrumentalisieren, bzw. regelrecht verarschen und vorführen. Zu traurig das Ganze, diesem speziellen Thema könnte man glatt mehr als einen eigenen Beitrag widmen…

Ok, lasst uns der Sache ins Auge blicken: 10er-Magazine am AR-15 sehen einfach nach nichts aus. Nach neuer Gesetzgebung, die zwar aktuell noch nicht in Kraft ist, aber die bei Veröffentlichung dieses Beitrags garantiert schon beschlossen sein wird, sind Magazinkörper für Langwaffen, die imstande sind, 10 oder mehr Patronen zu fassen, demnächst für das sportliche Schießen nicht mehr zugelassen. Vom Magazinboden war allerdings nicht die Rede und ein Boden kann eben auch keine Patronen aufnehmen. Aus diesem Grund habe ich auf Basis meiner bereits konstruierten Magazinbegrenzung (damals war ich noch jung und naiv und dachte, die Sache wäre damit erledigt) ein verlängertes Bodenstück konstruiert. Ziel ist es, das 10er-Magazin optisch wieder auf die Länge eines 20er-Magazins zu bringen.

Zu sehen ist hier also der Prototyp, mit welchem die Länge des 20er-Magazins leider noch nicht ganz getroffen wird; er macht das 10er-Magazin insgesamt ca. 15mm länger als das 20er-Magazin. Ist aber kein Problem, das nochmal anzugleichen. Das Bauteil passt an die Magazine H1 und H2 und müsste eigentlich auch an ein H3 passen.

Nach dem Entfernen des Stützmaterials musste nur an sehr wenigen Stellen nachgefeilt werden. Das war zum einen unterhalb der Rastnase auf der Rückseite und der Oberseite der Durchführung für den Sicherungsclip der Fall. Auf den obigen Bildern ist der Magazinboden noch unlackiert, als Farbe habe ich mir dafür RAL 7006 anmischen lassen.

So sieht das ganze nach der Montage aus:

…und so nach der Lackierung:

Weitere Druckergebnisse

Nachtrag 05.04.2021

Es wurde mal Zeit, diesen Beitrag zu überarbeiten und mit den ganzen Dateiversionen mal aufzuräumen. Die nachfolgenden Dateien will ich durch Bildmaterial dann auch so aufbereiten, dass es übersichtlicher ist, was man sich nun runterlädt. Dazu zunächst mal eine kurze Übersicht der Magazintypen von Hera Arms von H1 bis H3. Das oberste Magazin (H1) hat eine Verlängerung „H2-20mm“ montiert. Sinngemäß ergibt sich – angebracht an ein Magazin H1 – eine Gesamtlänge, die 20mm unter der des Originalmagazins H2 liegt. Was Ihr auf den Bildern nicht sehen könnt: Es handelt sich um eine Magazinbodenverlängerung „Version 4“, die im oberen (nach der Montage nicht mehr sichtbaren) Bereich keine Taschen mehr hat. Folglich muss dort auch keine Stützstruktur mehr ausgeputzt werden und die umlaufende dünne Kante, die den Übergang formen soll, bleibt eher unbeschädigt. Natürlich kann man die Verlängerung „H2“ auch nochmal an seinem H2-Magazin montieren und erhält dann eine Länge die ca. 6-8mm über der des 30er Magazins H3 liegt.

Achtet darauf, die Dateiendung nach dem Download in „.STL“ umzubennen!

H1 wird H2-20mm

H1 wird H2 / h2 wird H3-8mm

H1 wird H2+10mm

Wiederladen mit 3D-Druckteilen

Ich hatte mir bereits vor langer Zeit Gedanken darüber gemacht, wie man die zahlreichen Arbeitsschritte beim Wiederladen – insbesondere von Langwaffenhülsen – vereinfachen kann. Diese Ideen habe ich im lange zurückliegenden Beitrag Wiederladen – Die Suche nach Komfort bereits vorgestellt. Meine darin gezeigten Hilfsmittel haben sich seither nicht mehr geändert, sie funktionieren nach wie vor zufriedenstellend. Allerdings muss man für die Anfertigung einiger Kleinteile leider eine Standbohrmaschine und eine Drehbank besitzen, wodurch der Nutzerkreis schon stark eingeschränkt ist. Ich habe also nun endlich mal die Zeit gefunden, diese Teile für die Herstellung in einem 3D-Drucker zu modifizieren und stelle sie in diesem Beitrag zur Verfügung. Die Teile sind nach dem Ausdrucken zwar immer noch nicht gebrauchsfertig, aber mit erheblich weniger Werkzeug fertig zu stellen. Ein metrischer Gewindeschneidsatz und eine Handbohrmaschine müssen aber immer noch verfügbar sein.

Wichtig wäre vorab zu erwähnen, dass die Teile zur Verwendung mit einem Lee Perfect Powder Measure und der Pulverwaage „Eliminator“ von Dillon gedacht sind. Außerdem müssen alle heruntergeladenen 3D-Dateien in Ihrer Dateiendung vor dem Drucken von „.docx“ in „.STL“ umbenannt werden!

Um diesen Beitrag in sich schlüssig abzurunden, komme ich leider nicht umher, die Konstruktion ein zweites Mal zu beschreiben. Ich versuche, mich kurz zu fassen:

Dillon Eliminator



Ich habe die Pulverwaage an meinem Sitzplatz in Augenhöhe auf eine kleine Plattform montiert. Den Pulverfüller „Lee Perfect Powder Measure“ habe ich mittels einer kleinen Konsole so montiert, dass dessen Pulver direkt in das Schälchen der Eliminator hineinfallen kann. Zum Bestimmen einer geeigneten Position sollte das neue Fallrohr Version 7 bereits montiert sein. Es ersetzt das alte Fallrohr mit seiner Prallhülse aus dem ersten Beitrag.



Lee Perferct Powder Measure 1
bisheriges Fallrohr

Fallrohr_V7



Das Fallrohr allein bringt schon einen Vorteil in Sachen Handling und Zeitersparnis, noch besser wird es mit dem Powder-Trickler, der das Pulver direkt in das Schälchen der Pulverwaage zuführen kann. Hierzu habe ich eine Version erstellt, die beim Ausdrucken Material spart. Das Zuführrohr sollte nicht gedruckt werden, greift hierzu besser zu einem Metallröhrchen aus dem Baumarkt oder so (Außendurchmesser 5-6mm reicht aus). Die quer liegende Bohrung besitzt einen Durchmesser von 3,9mm und kann leicht auf den Durchmesser des später verwendeten Metallröhrchens aufgebohrt werden. Vergesst nicht, dem Metallrohr später noch eine V-Kerbe zu verpassen – siehe Zeichnung – und das eine Ende mit Klebstoff, Gummi etc. zu verschließen. Die axial liegende Bohrung im Standfuss des Powder Tricklers besitzt einen Durchmesser von 5mm. Hier könnt Ihr noch auf D=5,2mm aufbohren und zur Befestigung ein Gewinde M6 hineinschneiden. Für den Trickler wird außerdem noch das Antriebsrad benötigt. Es besitzt eine umlaufende Ringnut mit Breite 3mm, damit mittels O-Ring oder einer geeigneten Schnur ein Antrieb erfolgen kann. Die axiale Bohrung besitzt 4,1mm Durchmesser und muss ebenfalls auf den Durchmesser des späteren Metallrohrs aufgebohrt werden. Zu Sicherung des Antriebsrads befindet sich noch eine Querbohrung mit D=2mm im vorderen Absatz. Hier ist auf D=2,5mm aufzubohren und eine Gewinde M3 reinzuschneiden. Mittels Madenschraube kann das Antriebsrad dann auf dem Metallrohr fixiert werden. Damit das Pulver überhaupt durch das Rohr rieseln kann, muss der Trickler leicht schräg aufgestellt werden. Legt ihm vor der Befestigung des Standfußes einfach einseitig etwas mit einer Höhe von 1 bis 1,5mm Höhe unter.

Powder Trickler
bisheriger Powder Trickler





Powder Trickler - Rohr

Powder Trickler – Basis_3D-Druck

Powder Trickler – Deckel

Antriebsrad_m. Ringnut u. Kernloch f. M3



Kommen wir zum manuellen Antrieb. Wenn man den Powder Trickler nahe der Pulverwaage und somit ebenfalls auf Augenhöhe aufgestellt hat, will man ihn nun auch bequem von einer Tischplatte aus bedienen. Dazu benötigten man noch einen manuellen Antrieb. So wie auf dem Bild unten kann er aussehen, muss er aber natürlich nicht. Es bietet sich an, die weiteren Antriebsräder ebenfalls zu drucken. Lediglich bei der aufnehmenden Alustrebe würde ich auch weiterhin Metall verwenden. Das hat den Vorteil, dass Ihr darin eine glatte Bohrung fertigen könnt und sich der Kunststoffzapfen darin eine lange Zeit ohne Probleme drehen wird (bei meinem Prototypen ist eine beschichtete Gleitbuchse eingepresst). Etwas zusätzliches Fett hat aber noch nie geschadet…

Für den manuellen Antrieb muss das oben verlinkte Antriebsrad mit Ringnut also ein weiteres Mal gedruckt werden. Es wird axial diesmal auf einen Durchmesser von D=8mm aufgebohrt und mit dem Zapfen des Hand-Antriebsrads verpresst oder verklebt oder bei Bedarf abermals mit Madenschraube gesichert – kommt ganz auf die Fertigungstoleranz Eures Druckers an.



Powder Trickler Antrieb

Handantriebsrad



Handantriebsrad



Wo auch immer ihr nun das zweite Antriebsrad in Kombination mit dem Handantriebsrad montiert habt, es gilt nun, beide Antriebsräder mit einem O-Ring (Schnurdurchmesser 3mm) oder einer anderen geeigneten Schnur zu verbinden. Ich würde den O-Ring bevorzugen, weil er durch sein Gummi schon sehr guten Grip gewährleistet und man die Schnur nicht mehr zu einem Ring verknoten muss. Je nach baulicher Lage sollte der O-Ring einen Durchmesser von 160-200mm haben. Achtung, im Baumarkt bekommt Ihr sowas jedenfalls nicht mehr…

Hier nochmal die Gesamtansicht mit den alten Teilen aus Metall.



Wiederladestation

Rettet den Schweden! Teil 6: Lokalisierung des Problems

Nach dem tollen Schussbild mit einem Sightron ZF, statt des normalerweise auf dem Schweden zum Einsatz kommenden TacVector, dokumentiert in Teil 5 der Serie, ist das ZF mit Sicherheit ein großer Teil des vorhandenen Streukreis-Problems.

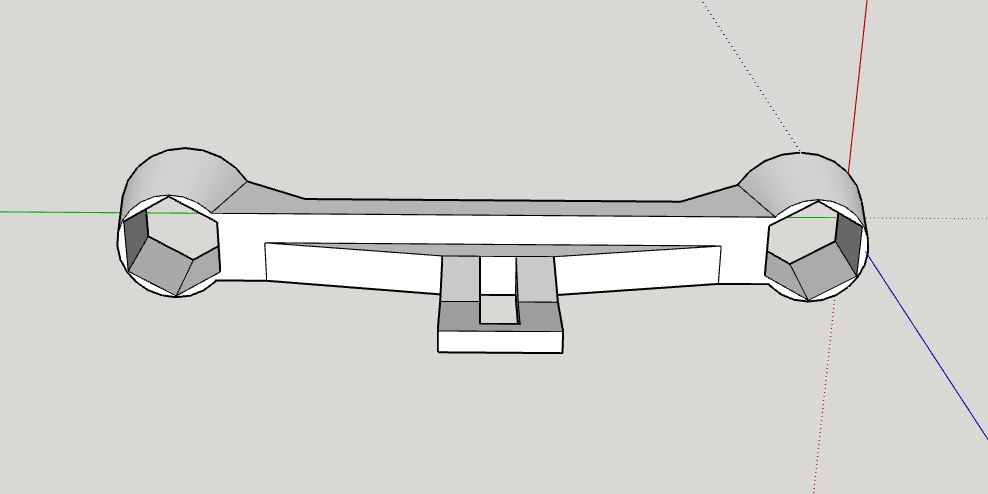

Das ZF bekommt allerdings eine letzte Chance, die Montage wird nochmals stärker angezogen und die Muttern der Ringe mit einer 3D-gedruckten Verdrehsicherung arretiert.

schwedenmauserrettung-19

Das Ergebnis ist dennoch ernüchternd. von einer anfänglichen „kann man auf den Schützen schieben!“-Gruppe entwickelt es sich zu den bekannten Streukreisen aus den vorherigen Teilen fort. (Gruppe 3 ist nicht fotografisch dokumentiert, sie lag außerhalb des Spiegels)

schwedenmauserrettung-20
Gruppe 1

schwedenmauserrettung-22
Gruppe 2

schwedenmauserrettung-21
Gruppe 4, mit Markierung der Schüsse 1 bis 5

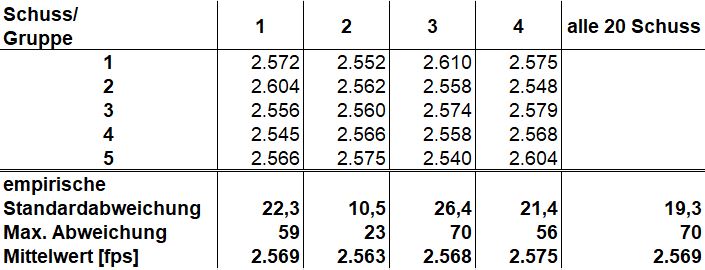

Zwischenzeitlich wurde ein Magnetospeed Sporter angeschafft, um die v0 der Geschosse mit den Ergebnissen der Quickload Rechnung vergleichen und die v0 an sich auswerten zu können. Hier zeigt sich ein weiteres potentielles Problem. Die v0 der einzelnen 5er Gruppen als auch die der gesamten Stichprobe von n=20 Schuss ist nicht zufriedenstellend.

schwedenmauserrettung-24

Um den Schwedenmauser endlich auf die mit dem geliehenen Sightron ZF erreichte Präzision zu bringen werden in den nächsten Beiträgen mehrere Faktoren getestet und bewertet. Der Schlachtplan beinhaltet:

  1. Austausch ZF inkl. Montage gegen ein anderes TacVector Modell
  2. Austausch der genutzten mechanischen Waage gegen eine elektronische Waage
  3. Austausch der Lee collet Hülsenhalskalibriermatrize gegen eine Redding Vollkalibriermatrize mit Bushing

Magazinbegrenzer für Hera Arms H2

Eigentlich ist der Anlass für diesen Beitrag ja ein wirklich trauriger, zeigt er doch, dass die Sportschützen zum Wohle der Sicherheit aller die Prügel abbekommen, obwohl sie mit Terrorismus so wirklich gar nichts zu tun haben. Zumindest ist das bei mir so…

Gemeint ist die EU-weit vorgeschlagene Änderung des Waffengesetzes, in der es u.a. darum geht, die Kapazität von Magazinen zu begrenzen. Für diejenigen, die es u.U. vielleicht noch nicht mitbekommen haben: Es ist geplant, eine Magazinbegrenzung für halbautom. Kurzwaffen auf max. 20 Schuss und für halbautom. Langwaffen auf max. 10 Schuss einzuführen. Ich bin mir aktuell nicht sicher, ob der Gesetzentwurf etwas darüber aussagt, dass allein schon der Besitz von Magazinen größerer Kapazität ab dem Stichtag illegal ist. Jedenfalls führt das Einführen eines solchen Magazins in eine Waffe – mit mehr als der jeweilig erlaubten Kapazität – dazu, dass eben diese Waffe zu einer verbotenen Waffe wird.

Eines mal vorweg: Bei Erstellung dieses Beitrags ist das Gesetzt meines Wissens nach noch nicht in Kraft, der geplante Termin ist aber – meine ich – bereits überfällig.

Wer also wie ich schon immer der Meinung war, dass ein 10-Schuss-Magazin am AR bescheiden aussieht, hat sicherlich einige 20er- oder sogar 30er-Magazine in Besitz, die in absehbarer Zeit ganz furchtbar böse sind! Weil ich mir ab dem Stichtag nicht jede Menge neue Magazine zulegen möchte (Hera Arms bietet mittlerweile Magazine an, die technisch nur eine Kapazität von 10 Schuss besitzen, jedoch rein äußerlich ein 20er Magazin sind), habe ich mich damit befasst, meine Magazine mit erhöhter Kapazität ab dem besagten Tag auf das erlaubte Maß begrenzen zu können. Da ich bisher durchweg Magazine von Hera Arms vom Typ „H2“ besitze, richtet sich dieser Beitrag an Leser, die genau dieses Magazin nachträglich modifizieren wollen und Zugriff auf einen 3D-Drucker haben.

Die Aufgabe war eher Fleißarbeit, denn das Vermessen und konstruieren des Begrenzers im CAD war nicht wirklich schwer für mich.

Magazinbegrenzer H2_08

Einige Probedrucke waren fällig, weil das gewünschte Mass nicht auf Anhieb getroffen wurde. Je nach Qualität Eures Druckers und Ausrichtung des Teils auf dem Druckbett kann noch ein wenig Nacharbeit im Bereich des Schlitzes für den Sicherungsclip notwendig sein. Hier wird der Drucker u.U. eine kleine Strecke Filament horizontal in der Luft drucken müssen. Das geht natürlich nur bedingt, sodass es eventuell zu einer Absenkung des Materials kommt, der Schlitz wird dadurch geringfügig kleiner. Mit einer Feile kann das aber schnell wieder auf das gewünschte Mass korrigiert werden.





Die für den 3D-Druck notwendige Datei stelle ich hier oder im 3D-Druckarchiv vorerst nicht zur Verfügung. Aktuell ist noch in Klärung, ob die Veröffentlichung ggf. gegen einen Gebrauchsmusterschutz verstößt. Sobald ich dazu von Hera Arms eine Antwort erhalten habe, gibt es ein kurzes Update in diesem Beitrag.



Update Februar 2019:

Hera Arms hat mir mittlerweile die Freigabe für eine Veröffentlichung erteilt. Nachfolgend also hier nun die Datei. Wie immer downloaden und in „.STL“ umbenennen.

Magazinboden H2 5,56×45

Dillon XL 650, Lagergeführte Steuerkulisse

Ihr merkt schon, das Thema 3D-Drucken ist immer noch hoch im Kurs…

Ich habe das Netz mal nach Datenbanken für 3D-Drucker-Dateien durchforstet und allerhand Bauteile für die Dillon XL 650 gefunden. Unter anderem auch das Teil, um das es sich in diesem Beitrag hier handelt. Die Vorschau sah vielversprechend aus: Eine Halterung für ein Rillenkugellager, an der die Steuerkulisse des Drehtellers schließlich abrollt. Denn wer kennt es nicht, dass bei KW-Patronen durch das Einrasten der Hülsenhalteplatte das Pulver oftmals aus der noch offenen Hülse wieder rausfliegt? Tja und genau da wollte ich ursprünglich ansetzen, denn die Konstruktion sah sehr nach einem künftig ruhigeren Lauf der Hülsenhalteplatte aus…

Es handelt sich ausnahmsweise mal um ein Teil, das ich nicht selbst konstruiert habe. Heruntergeladen von einer amerikanischen Seite, konnte ich also schonmal davon ausgehen, dass die sechseckige Tasche für eine imperiale Mutter dimensioniert sein müsste. Letztlich hat eine metrische Sechskantmutter M6 dann mit einigem Kraftaufwand doch hineingepasst. Zuvor muss aber das Durchgangsloch für eine entsprechende Schraube M6 etwas aufgebohrt werden, ich habe mich für einen Durchmesser von 6,5mm entschieden.













Auf der später abgewandten Seite wird dann ein kleines Rillenkugellager vom Typ 626 montiert. In diesem Fall ist es eines vom Typ 626-2Z (oder auch -ZZ). Das Nachsetzzeichen dieses Typs Rillenkugellager gibt also einen Hinweis darauf, dass es mit Deckscheiben versehen ist. Diese Deckscheiben sind nicht berührend und können nur vor grober Verschmutzung schützen. Ein Rillenkugellager 626-2RS würde ebenfalls gehen, dieses wäre aber mit Dichtscheiben versehen. Es hat zwar einen erheblich besseren Schutz gegen Verschmutzung, die Dichtlippen sind aber berührend, was man am Rollwiederstand wieder spüren würde. Was mir zur Montage des Lagers gefehlt hat, ist ein kleiner kreisrunder Absatz auf dem Druckteil, damit beim Anziehen der Schraube auch wirklich nur der Innenring des Lagers geklemmt wird. Hier habe ich mit einer Unterlegscheibe für Schrauben M6 etwas improvisiert und das gleiche Ergebnis erzielt.













Achtung, beim Anschrauben des Lagers kann leider keine beliebige Schraube verwendet werden:

Herkömmliche „Inbus“-Schrauben, also DIN 912-M6x25 (neu ISO 4726-M6x25) stoßen mit Ihrem Kopf leider an den hinteren Absatz der Steuerkulisse an. Dieser Absatz wird nur leicht verbogen, das muss aber nicht sein.

Der Kopf einer Sechskantschraube nach DIN 934 (neu ISO 4032) stößt leider immer noch leicht an, perfekt wäre eine Linsenkopfschraube mit Innensechskant nach DIN 7380-M6x25.



Dillon XL 650 Steuerkulisse 10



Hat man alles beisammen, sieht die Presse und deren Bewegung nach der Montage so aus.













Und jetzt kommt´s: Die Aktion nützt gegen das Rütteln überhaupt nichts! Haha! Tja, dumm gelaufen…

Immerhin funktioniert´s das muss man dem Erfinder schon lassen. Ich hab´ mich anschließend natürlich auch gefragt, wofür ich jetzt meine Zeit verschwendet habe und kann dem Ganzen dann doch noch ein wenig abgewinnen: Da die Steuerkulisse aus Kunststoff ja sonst an dem brünierten Stahlkeil reiben würde, wird hier meiner Meinung nach einfach einem Verschleiß vorgebeugt.

Schauen wir uns den Stahlkeil mal genauer an, kann an diesem Teil von Verschleiß eigentlich keine Rede sein: Nach ca. 9.000 geladenen Patronen ist gerade mal etwas Brünierung abgerieben.

Dillon XL 650 Steuerkulisse 05

Bei der Steuerkulisse könnte das schon anders aussehen, sie ist aus dem weicheren Material und ist zumindest schonmal Bestandteil des Ersatzteil-Kits. Ein erster Hinweis darauf, dass dieses Bauteil vielleicht nicht ewig halten wird. Aber fährt man mit dem Finger an der Lauffläche entlang, will hier auch nicht so recht einleuchten, dass der Umbau jetzt wirklich nötig war: Ich kann nach vier Jahren Gebrauch noch nicht mal eine Abnutzung ertasten!

Meine Meinung zu dem Teil: Absolut unnötig! Wenn überhaupt,  ein wenig Fett verwenden und das Thema „Verschleiß“ ist endgültig erledigt.

Wer sich das Bauteil dennoch herunterladen möchte, findet es hier.

Zurück zum Rütteln, das Thema existiert ja leider noch. Das Rütteln tritt also an der Hülsenhalteplatte auf – das hab ich jetzt auch geschnallt – und dreht man diese um, wird auch klar, was den Ruck verursacht: Es ist die federgelagerte Kugel, die in die Bohrung der Platte einrastet.

Dillon XL 650 Steuerkulisse 11

Man könnte nun sehr aufwendig Ein-Und Auslauf an den Bohrungen so gestalten, dass es einen möglichst sachten Übergang gibt. Eine andere Möglichkeit besteht darin, die Federkraft an der Kugel zu minimieren. In einigen Foren wird darüber berichtet, dass das Kürzen der Feder um eine halbe oder ganze Windung bisweilen schon das Problem lösen kann. Aber auch dazu gibt es wieder konträre Wortmeldungen, dass das Problem trotz kürzerer Feder immer noch besteht. Ich habe für mich entschieden, das Ruckeln erstmal weiterhin hin zu nehmen. Immerhin kann man beim Setzen des Geschosses ja auch schon die Bewegung des Revolvers an der entgegen kommenden Hülse abbremsen. Auch das ist nicht unbedingt neu und liest sich in Forenbeiträgen auch immer wieder mal. Es ist blöd, aber das Thema Ruckeln bleibt für mich erstmal ungelöst…
