Benelli M4: Adapterplatte für QD-Sling

Veröffentlicht am 4. April 202511. Mai 2025 von engineer78

Meine Benelli M4 hole ich vergleichsweise selten aus dem Schrank und so war ich seit langer Zeit mal wieder dynamisch mit ihr schießen. Bei Abschluss des Trainings habe ich dann aber doch die Möglichkeit vermisst, eine Single-Point-Sling wie bei meinem AR-15 verwenden zu können. Da beide Gewehre farblich ähnlich sind und somit auch meine Magpul-Sling MS4 – ursprünglich für das AR beschafft – wieder farblich zur M4 passt, wollte ich probieren, einen QD-Sling-Adapter für die Flinte zu entwickeln. Das Gewehr besitzt wie ersichtlich einen feststehenden Schaft, an dessen Ende beidseitig durchaus ein Gewehrriemen eingefädelt werden kann, nur leider hat keiner meiner Gewehrriemen (HK G36 oder Magpul QD-Sling MS4) daran gepasst. Der HK G36-Riemen passt zumindest schonmal am Vorder-, aber eben leider nicht am Hinterschaft.

Zunächst mal habe ich im Internet nach einer existierenden Lösung geforscht und diese auf dem US-Markt auch gefunden. Jetzt war zumindest klar, dass die Lösung eine schmale Platte zwischen Systemgehäuse und Schaft sein wird.

Als Nächstes galt es herauszufinden, wie die Flinte dahingehend zerlegt wird, um an den entscheidenden Stellen mal Mass zu nehmen. Ein Youtube-Video hat mir schließlich den Hinweis gegeben, dass die Abzugsbaugruppe vorher entfernt werden muss, indem ihr seitlicher Pin herausgedrückt wird.

Der Hinterschaft kann dann durch Drehen abgenommen werden. Was zum Vorschein kommt, ist das gleiche Schaftgestänge wie bei der Benelli M4 mit Teleskopschaft. Das mittlere Bild zeigt den maximalen Spalt von ca. 4mm, kurz bevor sich die beiden Schaftteile lösen.

Tief im Inneren des Hinterschafts befindet sich ein kurzer Gewindedorn M8x1, der mit dem Ende des Schaftgestänges verschraubt wird: In diesem befinden sich eine Druckfeder, eine eingeschraubte Gewindebuchse M8x1 und ein Sprengring zur Sicherung, siehe nächstes Bild.

Jetzt erst war ich so weit, dass ich die Schnittstelle zwischen Systemschaft und Hinterschaft vermessen konnte, damit die dazwischen platzierte Aufnahmeplatte die richtige Außenkontur erhält, es soll ja später nichts überstehen.

Da ich das Gewinde der Schraubverbindung mit M8x1 vermessen habe, war klar, dass bei einer vollen Umdrehung des Festschafts eine Translation von 1mm gegen den Systemschaft folgen wird, (gemäß der vermessenen Gewindesteigung von 1,0). Als nächstes habe ich mir den QD-Stopfen von Magpul vorgenommen und bei herausgedrückten Kugeln den Abstand zum Anschlag vermessen: 1,5mm – dieses Mass muss die Blechdicke der Adapterplatte haben, damit der QD-Stopfen sicheren Halt findet.

Das Problem war, dass 1,5mm nun mal kein ganzzahliges Vielfaches der Gewindesteigung von 1mm ist. Theoretisch bedeutet das also, dass der später aufgeschraubte Schaft nicht mehr gerade, sondern quer stehen wird, wenn er auf die Adapterplatte trifft und das geht natürlich gar nicht!

Der erste Gedanke war also, das Blech dicker zu machen, z.B. 2mm, allerdings hätten es an der Stelle des QD-Adapters dann wieder 1,5mm sein müssen. Das Material flacher fräsen geht natürlich, erhöht aber den Fertigungsaufwand und außerdem zählt bei lediglich 4mm freier Gewindegang jeder Millimeter. Der Versuchung, das komplette Gestänge aus dem Systemschaft etwas weiter herauszuschrauben, um noch einige Gewindegänge/Einschraubtiefe zu gewinnen, habe ich glücklicherweise widerstanden. Es ist mit Schraubensicherung befestigt und hätte mit Sicherheit wieder mühsam ausgerichtet werden müssen.

Etwas Verbesserung hat gebracht, dass ich die Gewindebuchse M8x1 in Ihrer Bohrung des Hinterschaftgestänges noch ein wenig verdrehen konnte, viel war es aber nicht.

Ich bin mit diesen Umständen erstmal ins Rennen gegangen und habe einen Prototyp der Adapterplatte mit Dicke 1,5mm drucken lassen.

Ich war positiv überrascht, dass sich der Hinterschaft trotz aller gegenteiliger Theorie wieder gerade ausrichten liess und ich denke, dass dies der Flexibilität der Bauteile im Inneren des Hinterschafts geschuldet ist. Ich habe es bis heute leider nicht geschafft, dem auf den Grund zu gehen, bzw. den Gewindedorn M8x1 aus dem Hinterschaft auszubauen – es wäre sonst ein Leichtes gewesen, diesen zu verlängern. Meinen Erkenntnissen zufolge wäre der erste Schritt dazu, die Schaftkappe abzubekommen. Das habe ich bei aller Mühe aber leider nicht geschafft und wann will ja auch nichts kaputt machen.

So, die erste Hürde war genommen: Die Plattendicke stellt mit 1,5mm schonmal kein Hindernis mehr dar. Jetzt musste noch der richtige Biegewinkel für den Fortsatz des QD-Adapters gefunden werden. Der QD-Adapter ist zwar klein, wird aber von einem Drahtbügel aufgenommen, durch den auch der Riemen geschlauft wird. Die Biegung des Bleches muss also derart sein, dass die Breite des Drahtbügels unter keinen Umständen am Hinterschaft entlangkratzen kann. Mit einem Prototyp aus Kunststoff und einem Feuerzeug mit Jetflame war das in Sekunden erledigt: Der Winkel beträgt fortan 45°, siehe 3D-gedruckter Prototyp:

Die nochmalige Probe hat ergeben, dass so weit alles passt und die Adapterplatte wurde mit sehr leichten Masskorrekturen in Auftrag gegeben. Hier ein Bild von Ihr mit passendem Montageklotz. Die Adapterplatte wurde aus Blech gelasert und den Montageklotz habe ich aus einer 4mm-Platte auf ca. 23,5mm Breite zurechtgesägt, um ihn bei Montage als Verdrehsicherung in den Ausschnitt am Schaft einzulegen, siehe zweites Bild.

Nach Entnahme des Montageklotzes sieht man, dass die Blechkontur perfekt an jene des Schaftgehäuses angepasst ist (das war die oben erwähnte Masskorrektur).

Ein Bedenken blieb aber dennoch: Nämlich, dass man mit Gewehr im Anschlag (und über die Single-Point-Sling an der Schulter abgespannt) nicht doch so viel Kraft aufbaut, dass diese kleine Blechlasche letztendlich verbogen wird. Zum Glück weit gefehlt: Die 1,5mm Stahlblech halten mehr aus, als man denkt! Die QD-Lasche ist aber auch nur so kurz wie unbedingt notwendig ausgeführt, eine große Hebelwirkung wird damit erfolgreich vermieden.

So sieht die Benelli M4 nach Montage der Adapterplatte nun aus. Zur Verdeutlichung ist auf dem vierten Bild der Drahtbügel des QD-Adapters maximal verstellt und zeigt keine Berührung mit dem Hinterschaft.

Auch der HK G36-Gewehrriemen passt nun vorne und hinten an die Flinte :

Selbstladeflinte Typhoon F12

Veröffentlicht am 12. August 2019 von engineer78

Ich hatte kürzlich die Gelegenheit, eine halbautomatische Flinte vom Typ F12 des türkischen Herstellers Typhoon zu schießen – hier sind meine Eindrücke dazu:

Der erste optische Gesamteindruck ist – verglichen mit meiner Benelli M4 – imposant! Die F12 ist eine halbautomatische Flinte im Kaliber 12 und optisch dem AR-15 nachempfunden. In Verbindung mit dem großen Kompensator und einem großen Magazin ergibt sich damit ein sehr martialisches Äußeres. Wie beim AR auch, finden sich am Gehäuse die Sicherung (beidseitige Bedienung), der Betätiger für den Magazinauswurf an der rechten Gehäuseseite und der Verschlussfanghebel an der linken Gehäusesseite, letzterer wie mit einer Art „Bad Lever“ von Magpul auch von der rechten Seite aus bedienbar gemacht.

Features

Davon gibt es viele…

Verglichen mit meiner Benelli M4 schaue ich hier neidisch auf eine längenverstellbare Schaftkappe und eine höhenverstellbare Schaftbacke. Der Schaft meiner Benelli passt in der Länge zwar wunderbar, aber eine höhenverstellbare Schaftbacke hätte ich auch gerne! Ich habe es leider verpasst, das Spiel in der Schaftkappe der F12 zu prüfen. Für mich ist es immer ein Zeichen von Qualität, wenn davon möglichst wenig vorhanden ist. Am Ende der „Buffertube“ befindet sich am Gehäuse des „Uppers“ übrigens noch eine Schnalle zur Befestigung eines Gewehrriemens.

Die Waffe besitzt eine für Flinten recht lange Picatinny-Schiene auf der Oberseite des Uppers und eine kürzere „Quad“-Schiene im vorderen Bereich des Handschutzes. Hier gibe es auch ein wenig Punktabzug: Die Abstände der Quad-Picatinny-Schiene sind (aktuell) leider nicht ganz nach Standard gefertigt. Ich kann nur hoffen, dass der Hersteller da künftig nochmal nachbessert. Andererseits: Das am Vorderschaft zu befestigende Zubehör ist meist nicht so groß und ausladend, dass es gleich zwei Prallbolzen besitzt und folglich auch gleich zwei Picatinnynuten in Anspruch nimmt. Falls doch, heißt es feilen…

Sehr clever gelöst fand ich die Rückstoßdämpfung, diese technische Lösung habe ich so zum ersten Mal gesehen: Da der beim AR zu findende „klassische“ Recoil-Buffer – bestehend aus Feder und Masse – an diesem Gewehr konstruktionsbedingt in der Buffertube fehlt, wurde er kurzerhand in den Bereich des Vorderschafts integriert. Die wirkungsweise wird auf der Homepage des Händlers nochmals anhand eines Videos bei 2:24 sehr deutlich (der Link befindet sich weiter unten, klickt danach einfach auf „Typhoon Defence Industries“). Den Bereich des Vorderschafts kann man freilegen, indem man den Kompensator oder die Schalldämpferattrappe vom Lauf demontiert und anschließend mittels zweiteiligem Werkzeug (im Lieferumfang enthalten) die Kontermutter am Lauf entfernt. Der Vorderschaft kann dann leicht abgenommen werden und gibt den Blick auf den Lauf und zwei Hülsen frei, die zusammen mit der Feder den Rückstoß kompensieren. Die rechte Hülse besitzt zwei Markierungen, eine für schwächere und eine für stärker geladene Munition. Je nach verwendeter Munition wird diese Hülse also um 180° gedreht wieder aufgefädelt. Die linke Hülse verdeckt die darunter liegenden Gaskanalbohrungen, sie muss immer in gezeigter Position montiert werden.

Die Waffe im Schuss:

Kurz und knapp: Sehr angenehm! Die Rückstoßdämpfung durch das Feder-Masse-System im Vorderschaft leistet ganze Arbeit und ist wesentlich angenehmer, als es bei der Benelli M4 der Fall ist. Ich könnte noch nicht mal sagen, ob der Kompensator unter diesen Bedingungen überhaupt noch notwendig ist. Aber er leistet natürlich auch noch seinen Beitrag zur Rückstoßminderung und außerdem rundet er das Gesamtbild der Flinte natürlich optisch passend ab. Er muss einfach dabei sein…

Ich finde die Waffe alles in allem sehr interessant und würde sie gerne noch ausgiebiger hinsichtlich ihrer Treffgenauigkeit erproben.

Händler, Preis und Zubehör:

Gekauft wurde die Waffe zu einem Preis von ca. 1200 Euro bei Paco Guns im Norden der Republik. Dieser Händler bietet die Waffe in zwei unterschiedlichen Bundles an, vom zweiten und umfangreicheren Bundle handelt dieser Beitrag. Darin enthalten sind:

Halbautomatische Flinte F12 „Edition Maxi Black“ mit langem Handschutz
Kimme und Korn (vom Besitzer demontiert)
2er-Magazin für Jäger
5er-Magazin (auf den Bildern zu sehen)
10er-Magazin
Zweiteiliges Werkzeug zur Demontage des Vorderschafts
Schalldämpferattrappe
Kompensator
Verschlussfanghebel für Bedienung m. rechter Hand
Vorderschaftgriff mit integriertem Zweibein
6 Stück Wechselchokes
Magazintrichter
Gewehrriemen
Koffer
Öl

Weiteres Zubehör:

Zusätzlich zum Kompensator aus dem Bundle wurden der an der Waffe zu sehende Kompensator (ca. 150 Euro), sowie ein skellettierter Abzug – beide ebenfalls aus dem Hause Typhoon – montiert. Als optische Zielhilfe dient aktuell ein Reddot der Marke Hawke. Ich habe nur wenige Schuss damit gemacht, empfand den Rotpunkt aber als sehr scharf abgebildet. Kein Vergleich mit dem zerfransten Etwas, das ich noch von meinem EOTech 512 kenne! Laut Besitzer gab es mit dem Hawke Reddot nach ca. 400 Schuss Belastung bisher keinerlei Probleme.

Eigenbau – Pufferpatrone Kaliber 12

Veröffentlicht am 6. März 201811. März 2018 von engineer78

Kurz nach dem Kauf meiner Selbstladeflinte Benelli M4 Super 90 habe ich mich nach Pufferpatronen auf dem Markt umgesehen und bin eher enttäuscht worden, weil kein Artikel meinen Anspruch an ein Preis-Leistungs-Verhältnis erfüllt hat. Das soll nicht heißen, dass alles Schrott war, was ich gesehen habe, es sind nur einfach meine Kriterien nicht erfüllt worden. Und die waren simpel: Ich benötige eine Pufferpatrone um den Nachladevorgang an meiner Flinte zu trainieren. Diese soll so weit wie möglich dem Original in Größe und Gewicht entsprechen, denn es geht ja schließlich um das sichere und wiederholgenaue Hantieren beim Nachladen. Schließlich will ich mit der Flinte ja auch dynamische Disziplinen schießen, wo es auf ein schnelles Nachladen ankommt. Das sichere Abschlagen der Waffe steht bei mir dabei nicht im Vordergrund. Deshalb sind solche durchaus sinnvollen Eigenschaften wie ein gefedertes Schlagstück aus Messing in diesem Fall auch eher zweitrangig für mich – ich würde die Pufferpatrone im Trockentraining zuhause sowieso wieder heraus repetieren, ohne den Abzug zu betätigen.

Da gab es also aus Aluminium gedrehte Pufferpatronen, die nur halb so lang waren, wie die Originale. OK, die hatten ein gefedertes Schlagstück aus Messing, Gewicht und Größe entsprachen aber nicht dem Original – durchgefallen. Dann eine Variante ebenfalls halb so lang wie das Original, jedoch komplett aus Kunststoff: Wegen mangelnder Größe und zu geringem Gewicht ebenso durchgefallen. Aber es wird besser: Großes durchsichtiges (leider sprödes) Kunststoffgehäuse mit Messingschlagstück: Für mich in Sachen Haltbarkeit und Gewicht durchgefallen, die Größe war hingegen schon mal gut.

Machen wir´s kurz: Das Original wäre immer noch das Optimum, wenn es nicht die Gefahr gäbe, beim Training versehentlich einen Schuss in den eigenen vier Wänden abzugeben. Und genau da setze ich an: Der Slug wird ganz einfach entschärft!

Treibmittel entfernen

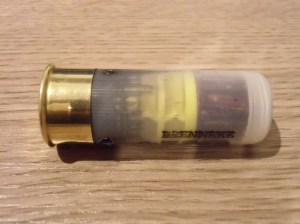

Zuerst wird das Treibmittel entfernt, dazu wird die Kunststoffhülse an drei Stellen angebohrt. Ich habe dazu einen Metallbohrer genommen und die Löcher von Hand (d.h. ohne Maschine) gebohrt. Es sind zwei Löcher mit Durchmesser 2mm und ein Loch mit Durchmesser 4mm. Ab 3mm rieselt beim Brenneke Slug nämlich das Pulver in plättchenform heraus. Die Löcher sollten sehr nahe am Boden des innen liegenden Kunststoffbechers gebohrt werden. Nach Entfernen des Treibladungspulvers sind die Innenteile nämlich beweglich und man kann den Bohrer dazu nutzen, alles wieder in Richtung Hülsenmund zu drücken. Die insgesamt drei Löcher verhindern übrigens, dass beim Auslösen des Zündhütchens die Hülse des Slugs zu stark einseitig ausbaucht: Mit drei Löchern entweicht das Gas nämlich ausreichend schnell und gleichmäßig, sodass die Hülse formstabil bleibt.

Zündhütchen deaktivieren

Zur Schalldämmung kann der Slug nun mit einer Plastiktüte umwickelt und dann z.B. in einen Blumentopf gesteckt werden. Das Zündhütchen habe ich mit einem automatischen Körner ausgelöst. Ich empfehle dazu Gehörschutz und Schutzbrille zu tragen und die Patronenhülse nicht mit der anderen freien Hand fest zu halten!!!! Es ist nämlich damit zu rechnen, dass das Zündhütchen durch die drei gebohrten Löcher noch heiße Gase ausstoßen wird!

Ersatzstoff einfüllen

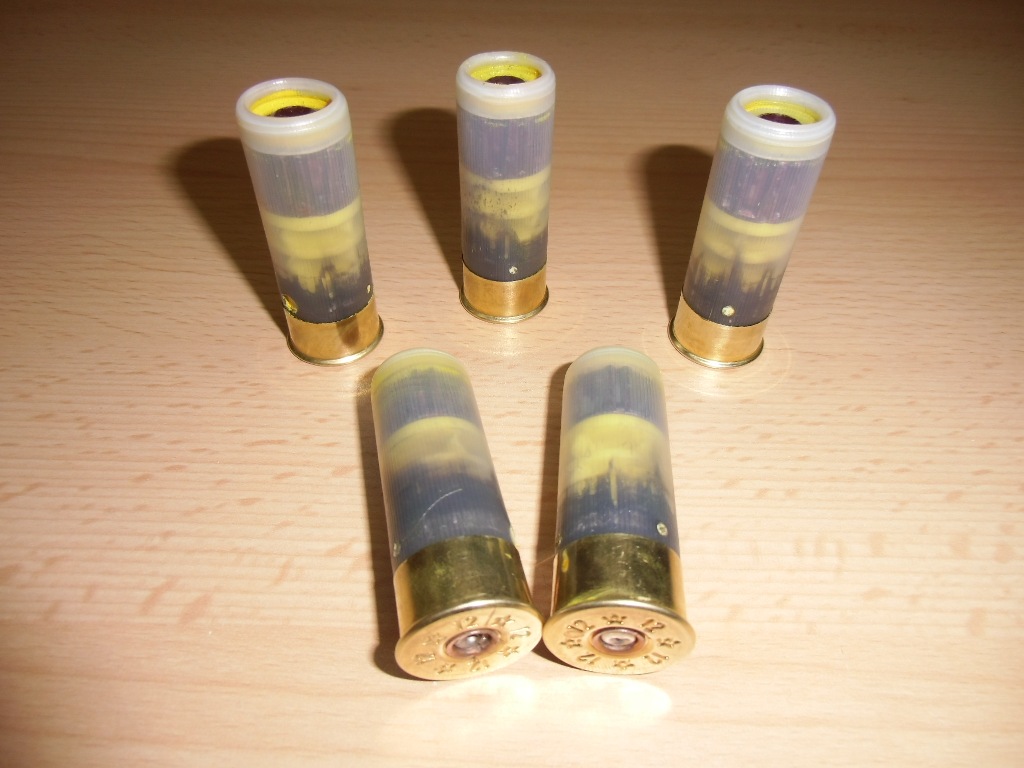

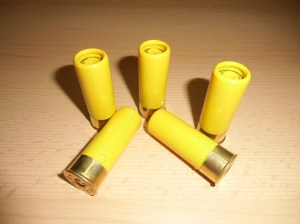

Ok, die Pufferpatrone ist jetzt eigentlich schon brauchbar, für mich aber noch nicht ganz fertig. Die Komponenten im Inneren der Patrone werden jetzt – falls notwendig – nochmal mit dem Bohrer zum Hülsenmund gedrückt und die beiden Löcher mit Durchmesser 2mm werden durch Klebeband verschlossen. Jetzt benötigt man eine Kartusche Acryl oder Silikon, füllt etwas davon in eine Spritze und spritzt das Zeug durch die Bohrung mit D=4mm. Nach dem Aushärten ist die Pufferpatrone dann fertig. Die Kosten für fünf Dummies belaufen sich somit auf knappe 4 Euro und näher am Original geht kaum.

Lackieren kommt übrigens nicht gut, man hat Ruck Zuck Lacksplitter in der Waffe, ich hab die Farbe mit Nitro-Verdünnung ganz schnell wieder abgewaschen.
