Hera Arms Triarii

Motivation

Viel wurde über Anschlagschäfte geschrieben, manches wahr, einiges falsch. Jeder Waffenträger, egal ob beruflich, oder privat hat sich seine eigenen Gedanken zu dem Thema gemacht, warum also ein weiterer Bericht dazu? Wir alle kommen in unserem Alltag mit Technik in Berührung. Die meiste davon nehmen wir nicht wahr, doch hin und wieder halten wir ein Stück Technik in den Händen welches besser ist. Sicher passiert das bei technikbegeisterten Menschen öfters, und doch haben wir alle diese Momente. Was fasziniert uns daran? Was unterscheidet dieses eine Exemplar von den Anderen?

Ich persönlich denke es ist eine Mischung aus der Haptik und Funktion, aber vor allem der Gedanke dahinter. Es gibt jemanden, der es geschafft hat, diese eine Stück so zu gestalten, dass es sich wunderbar anfühlt, dass es fantastisch aussieht und dass es seine Funktion einwandfrei erfüllt. Sicher gehört zu der Entwicklung auch eine Portion Glück, aber noch mehr das immer wieder neu Denken, das neu Gestalten und das Testen, bis es am Ende zu dem wird, was es ist.

Genau das ist der Firma Hera aus Triefenstein mit dem Triarii gelungen. Diese Leistung, dieses Engagement ist der Grund, warum ich einen Text schreibe.

Hera Arms Triarii mit CZ Shadow 2
Verriegelung geschlossen

Fakten

Der Triarii ist als Basischaftsystem ohne Anbauteile erhältlich oder als RTU mit Vordergriff, Klappschaftadapter, Buffertube und Hinterschaft. Von Hera Arms wird in der RTU-Variante der hauseigene CCS Hinterschaft in der offenen Version und der HFG mit integriertem Staufach als Vordergriff mitgeliefert. Der Klappschaftadapter SFU kann auch bei ähnlichen Systemen verwendet werden, welche die Buffertube nicht aktiv nutzen.

Der Winkel des Hinterschafts ist einstellbar, so dass sich auch mit Helm oder Gehörschutz ein fester Anschlag einnehmen lässt.

Hinterschaft CCS

Als Schnittstelle bietet der Triarii neben der AR-15 Buffertube auf der Rückseite vier Picantinny Schienen rund um den Vorderschaft. (3 Uhr 16 Nuten, 6 Uhr 12 Nuten, 9 Uhr 5 Nuten und 12 Uhr 26 Nuten) dazu kommt eine pistolenspezifische Schnittstelle.

Aktuell wird der Triarii für Modelle von CZ, Walther, Glock und HK angeboten. Die RTU-Variante hat im CCS Hinterschaft noch zwei QD-Ösen sowie zwei Ösen zur direkten Aufnahme eines Gurtes verbaut.

An der Unterseite des CCS kann eine, im Lieferumfang enthalten, Picantinny Schiene angebaut werden (5 Nuten).

Der Klappschaftadapter SFU verriegelt im geschlossenen Zustand. In der geklappten Position wird er durch Federkraft gehalten.

SFU Ansicht von hinten
SFU Draufsicht

Der Triarii ist hauptsächlich aus Aluminium aufgebaut, dazu kommt Stahl in den beanspruchten Teilen (Schrauben, Verriegelungen, Federn, etc.) und hochwertiger Kunststoff an den spezifischen Pistolenaufnahmen.

Die Abmessungen betragen geklappt 9 x 18 x 48 cm und 8 x 18 x 71 – 80 cm und das ganze System wiegt als RTU ohne Waffe knapp unter 1,8 kg.

SFU geschlossen. An der Schraube kann der Winkel des Hinterschafts fixiert werden.

Handhabung

Um die Waffe in den Triarii zu bekommen, ist lediglich eine Verriegelung zu lösen. Dazu wird das sauber rastende Rad, welches sich am vorderen Ende der zwölf Uhr Schiene befindet um 90 Grad gedreht. Danach lässt sich die Verriegelung hochklappen und der Vorderschaft kann um ca. 7 cm nach vorne gezogen werde. Die Waffe wird mit dem Beavertail eingelegt und in Position geschwenkt. Der Vorderschaft wird zurück gezogen, wobei sie die Aussparungen im Vorderschaft passgenau um die Schiene der Pistole gleitet. Die Verriegelung wird nach unten geklappt und das Verriegelungsrad wieder zurück gedreht. Wenn man es zwei Mal gemacht hat, dauert der gesamte Vorgang wenige Sekunden. Anschließend kann das Magazin eingesetzt werden und die Waffe wird mit dem Durchladehebel auf der linken Seite schussbereit gemacht.

Durchladehebel

Schießstand

Pandemiebedingt hat es etwas gedauert, bis ich den Triarii das erste Mal testen konnte. Aber jetzt war es endlich so weit. Unter den interessierten bis kritischen Blicken der wenigen Anwesenden auf dem Stand wurde die Waffe in wenigen Sekunden eingelegt.

Es gab ja im Vorfeld genügend Zeit zu üben.

Und danach ging es los. Am Anfang mit BUIS, im Anschluss daran mit ZF und Rotpunkt. Kaum war die erste Scheu überwunden, wurde das gute Stück von Schütze zu Schütze gereicht und es gab Keinen, der sich in der Folge nicht bewundernd geäußert hat. Die Schussgruppen lagen Mal für Mal unter dem, was mit der Pistole ansonsten erreicht wurde, teilweise deutlich. Wir haben keine Präzisionstests gemacht, weil diese mit unseren Mitteln nicht aussagekräftig gewesen wären. Wir haben auch nicht aufgeschrieben, wie schnell der doch ganz ansehnliche Munitionsvorrat für den Tag aufgebraucht war. Wir haben auch nicht gemessen, wie schnell das Grinsen im Gesicht erschienen ist oder wie lange es dort blieb, aber alles das ist auch nicht wichtig weil es einfach viel zu viel Spaß gemacht hat dieses wunderbare Stück Technik zu testen.

Was hier nicht unerwähnt bleiben sollte, ist, dass die Zielerfassung deutlich schneller und präziser erfolgt. Insbesondere wenn es Ziele auf unterschiedlichen Höhen und unterschiedlichen Abständen waren.

Hinweis für Sportschützen: Es gibt mittlerweile sowohl im DSU als auch im BDS Disziplinen, welche mit dem Triarii geschossen werden können.

Ansicht Mündung von vorne. Gut zu erkennen ist die Verbindung zwischen Durchladehebel und Pistolenschlitten.

{Hera Arms Triarii-10.jpg} – Hera Arms Triarii Mündung eingebaut

Vergleich zu Anderen

Wenn man den Triarii mit den Anschlagschäften anderer Hersteller vergleicht, dann fällt neben dem verwendeten hochwertigen Material vor allem auf, dass er keinen der Nachteile der anderen hat. Das fängt an mit der Haptik. Andere Hersteller setzten hier vermehrt auf Kunststoff. Es geht weiter mit der werkzeuglosen Montage ohne die Möglichkeit, dass man dabei Teile verliert. Der tadellosen Verarbeitung und der damit einhergehenden Sicherheit, dass das System nicht neu eingeschossen werden muss. Der Tatsache, dass es einen Handschutz gibt, der das Wort verdient (ein Hersteller montieren den vorderen Griff so, dass man leicht mit der Hand vor die Mündung kommen kann.). Keine Anbauteile an der Waffe notwendig. Und letztendlich einer gelungenen Optik. Sicher kann man hier einwänden, dass dies Geschmacksache ist und ich möchte dies auch nicht bewerten, aber wenn man rein objektiv die verschiedenen Systeme neben einander legt, dann fällt auf, dass der Triarii, vor allem in Verbindung mit der CZ, wirkt wie aus einem Guss und nicht als hätte man zwei vollkommen verschiedene Teile wahllos aneinander geschraubt.

Auch wenn man das System gegenüber Langwaffen im Pistolenkaliber vergleicht ergeben sich Vorteile für den Triarii. Er ist kompakter, gilt nicht als Waffe (belegt somit keinen zusätzlichen Platz in der WBK oder im Schrank). Fairerweise muss erwähnt werden, dass der Triarii in seiner Systempräzision natürlich auf die Grund(kurz)waffe angewiesen ist und somit im Vergleich zu einer Langwaffe in dieser Disziplin im Mittel schlechter abschneidet.

Fazit

Der Triarii ist ein Hingucker. Wer ihn auf dem Pistolenstand auspackt, wird nicht umhinkommen viele Fragen zu beantworten.

Nein, man braucht ihn nicht, aber er macht Spaß und davon eine ganze Menge. Er steigert dem Munitionsverbrauch, doch das ist es wert. Hätte ich ihn nicht schon, würde ich ihn sofort kaufen.

Es ist unglaublich in wie weit ein Anbauteil eine so gelungene Ergänzung zu einer vorhandenen Pistole sein kann.

Auf der einen Seite ist er total vertraut und es kommt einem vor, als ob er schon immer da gewesen wäre, auf der anderen Seite ist es als schieße man eine andere Waffe. Und da das Auge bekanntlich mit schießt, ist es eine Freude zu sehen, wie perfekt Waffe und Anschlagschaft zusammen harmonieren. Mein CZ Shadow 2 ist super und dennoch macht der Triarii sie besser. Ich habe das System jetzt schon so oft auseinander und zusammen gebaut und doch erwische ich mich dabei, wie ich die Verriegelung mehrfach bediene, weil ich einfach immer noch fasziniert bin, wie simpel und doch geschickt Lösungen für komplexe Fragestellungen sein können.

Und um den Bogen zur Einführung zu schließen. Dem Hera Arms Triarii wohnt ein Zauber inne, welcher nur von wenigen anderen Dingen erreicht wird und vor allem von keinem anderen Anschlagschaft.

Danksagung

Vielen Dank an das Team von Hera Arms, nicht nur dafür, dass ihr so tolle Produkte entwickelt, sonder vor allem für den netten und persönlichen Kontakt. Danke Thomas.

Verriegelung offen

Mythen

Wie bei allen Dingen rangen sich auch um Anschlagschäfte besondere Mythen, ich möchte die Möglichkeit nutzen hier ein wenig aufzuräumen.

Ein Anschlagschaft ist frei verkäuflich

Ein Anschlagschaft steigert nicht die Präzision der Waffe. Durch die verbesserte Ergonomie gegenüber einer Pistole, (Schulteranschlag, die verlängerte Visierlinie und/oder die Verwendung von optischen Visieren wie Rotpunkt, Holovisier und ZF) lassen sich Schützenfehler minimieren. Durch diesen Umstand steigert sich die Präzision des Systems Schütze/Waffe.

Der Rückstoß bleibt identisch, wird aber im Schulteranschlag besser absorbiert.

Noki2000

IWA 2019 -Laugo Arms Alien

Eine halbautomatische Großkaliber-Pistole, die nicht dem Muster eines im Schlitten verriegelten und über eine Steuerkulisse abkippenden und damit entriegelndem Lauf folgt ist immer eine Besonderheit.

Dabei bildet die von uns auf der IWA in Augenschein genommene Laugo Arms Alien keine Ausnahme. Diese Ausnahme ist aber nicht nur in dem nicht typischen System begründet sondern auch der sonstigen Aufmachung und Gestaltung der Pistole.

Laugo Arms 01

Schon die äußere Erscheinung im Profil vermittelt den Eindruck, dass es sich hier eindeutig um eine Sportpistole handelt: Magazintrichter, Sportvisierung, agressive Schlitteneinfräsungen (slide serrations für den amerikanisch geprägten Leser).
Zudem fallen auf: sehr hoher beavertail und undercut zwischen Abzugsbügel und Griffstück für eine sehr „hohe“ Hand am Griff, scheinbar 2-teiliger Schlitten und extrem niedrige Laufachse, unterhalb der sichtbaren Unterkante des Schlittens.

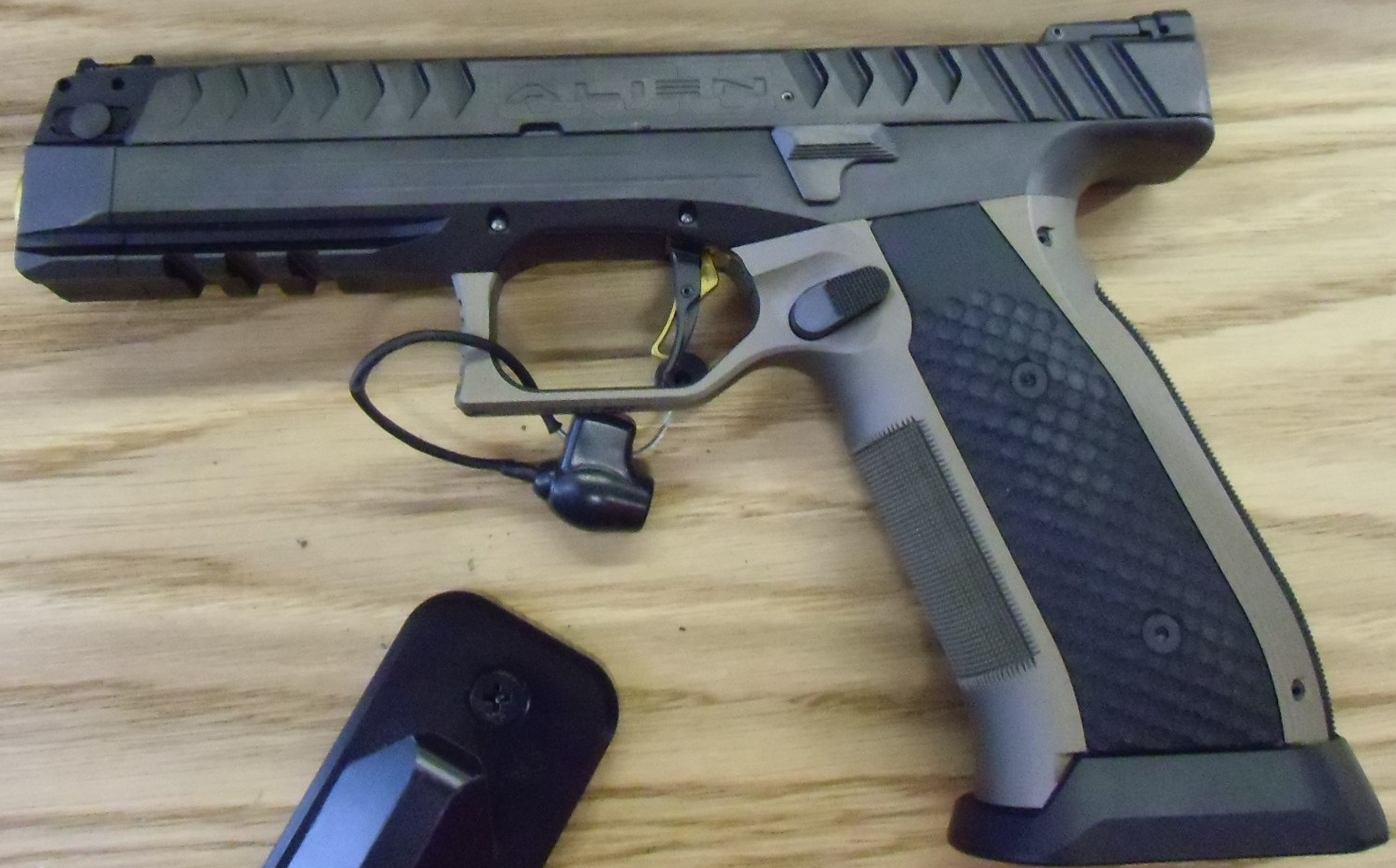

Laugo Arms 02

Mit dem Schlitten in der mittels Schlittenfang arretierten, offenen Stellung werden die ungewöhnliche Form des Schlitten und die Laufposition noch deutlicher.

Laugo Arms 03

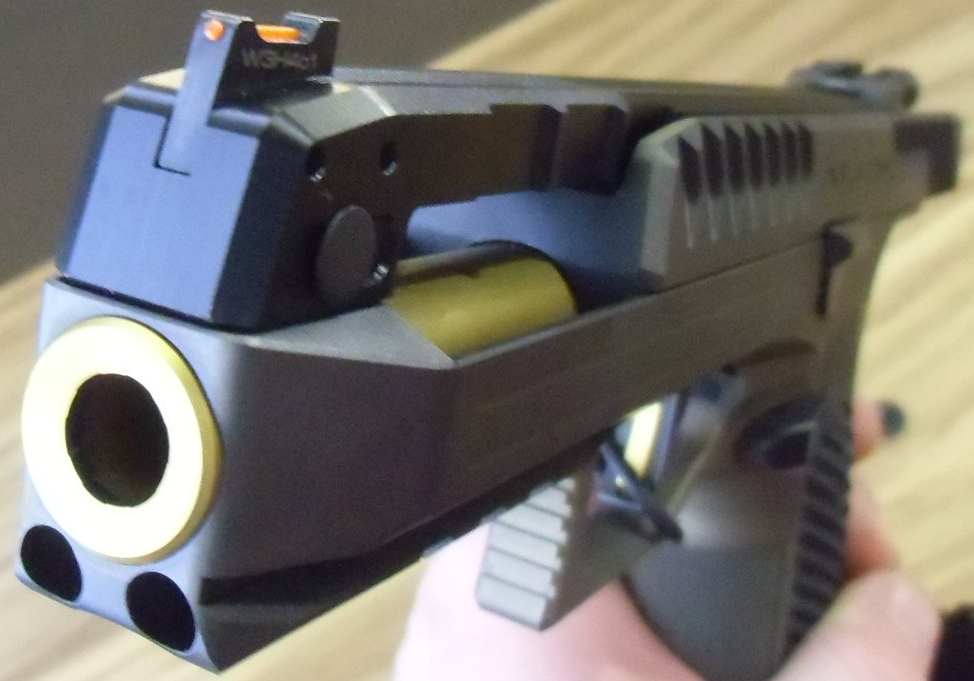

Die Ansicht von Schräg vorne zeigt: Der Lauf sitzt bei der Laugo Arms Alien in der Position, in der normale Pistolen die Rückholfeder mit entsprechender Führungsstange habe. Zudem ist die Visierung nicht auf den Schlitten montiert sondern sitzt auf einer Schiene, welche wiederum in einer Nut auf der Oberseite des Schlittens sitzt. Dabei ist die Schiene fest mit dem Rahmen verbunden, der Schlitten bewegt sich quasi unter ihr hindurch.


Der Lauf hat einen ordentlichen Durchmesser und macht den Eindruck TiN (Titannitrid) beschichtet zu sein. Gleichzeitig ist er feststehend, da sich das System der Alien vom typischen System des mit dem Schlitten kurzzeitig zurück laufenden Laufes unterscheidet.

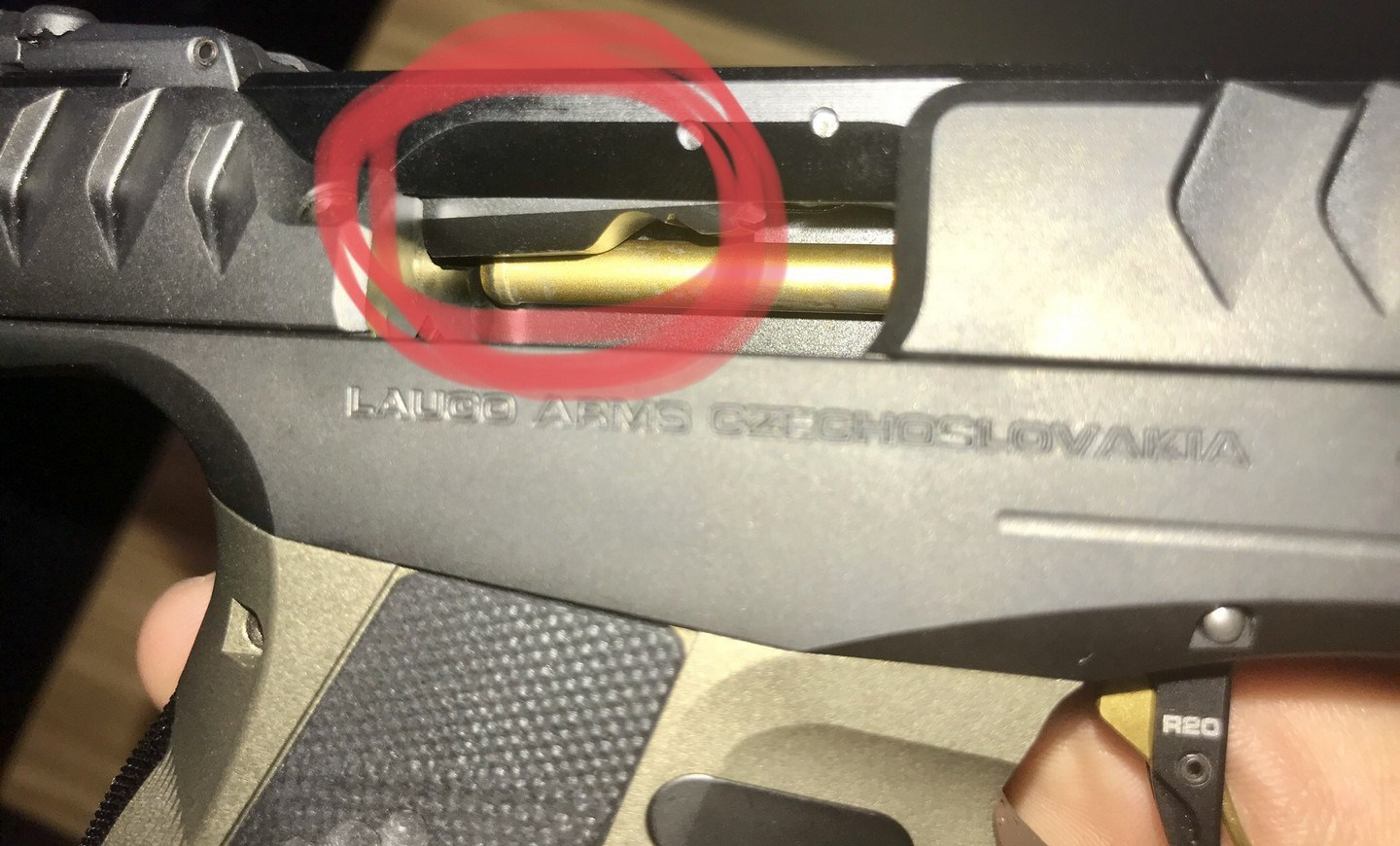

Bei einem Blick in das geöffnete Patronenauswurffenster zeigt sich ein weiteres interessantes Detail.


Rot markiert ist hier der Hammer zu sehen, der oben in die Visierschiene eingebaut ist und sich aus der gezeigten waagrechten, gespannten Position nach unten in eine senkrechte Position bewegt und dabei auf den Schlagbolzen wirkt.

Visierschiene ausgebaut und umgedreht, Hammer gespannt:

laugo-arms-10

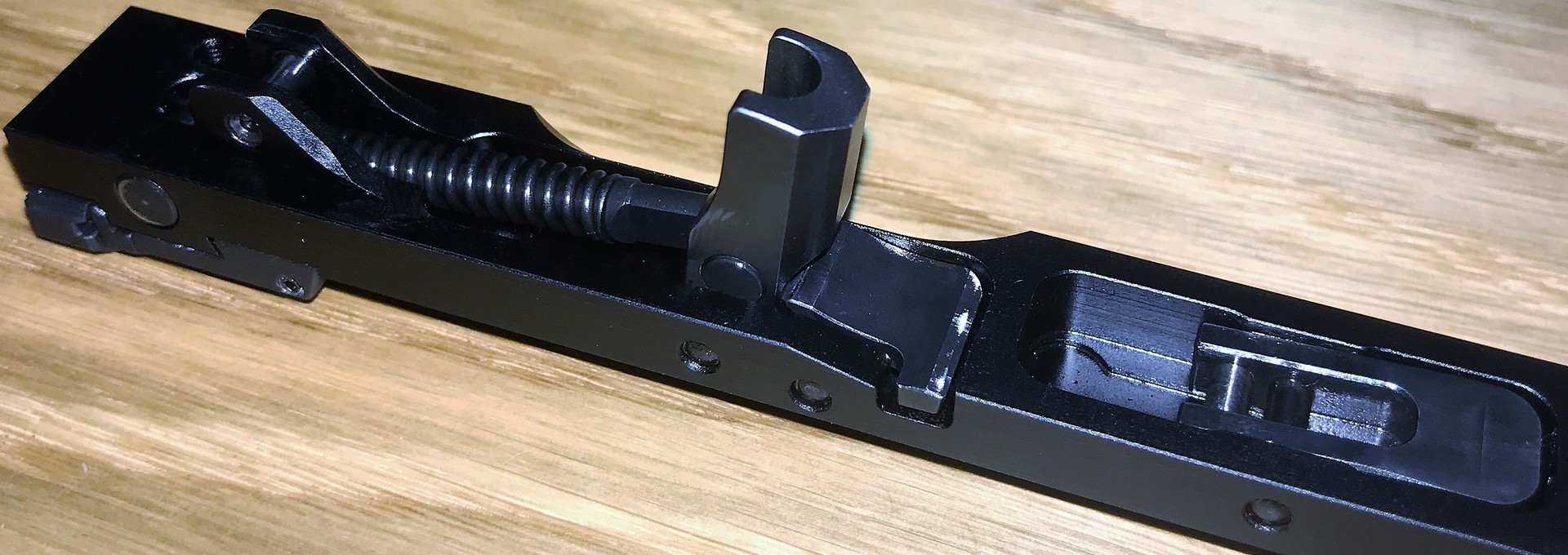

Hammer entspannt:

laugo-arms-11

Dem Hammer vorgelagert ist das sear, weches mittels eines aus dem Griffstück nach oben gerichteten, gegen das sear drückenden Stift ausgelöst wird. Der Abzug bzw. das Abziehen des Abzug ist für eine Sportpistole gut bis sehr gut, trotz der ungewöhnlichen Konstruktion.

Das nachfolgende Bild zeigt Schlitten und Visierschiene vom Rest der Waffe demontiert. Im Schlitten sind Auswurffenster, Ausschnitt für die Visierschiene, Hammer und Verschlussmechanik zu sehen. Die vordere (rechts im Bild) Brücke / Verbindung zwischen den beiden Seiten des Schlittens stellt die Schnittstelle zwischen Schlitten und Verschlussmechanik dar. Die mittlere Brücke / Verbindung beinhaltet bolt face (deutsche Entsprechung?), den Schlagbolzen und spannt im Zurücklaufen den Hammer. Die hintere Brücke / Verbindung dient scheinbar nur der Stabilität des Schlittens.

Hinter dem TiN beschichteten Lauf- / Patronenlager Block ist der Magazinschacht zu sehen, oberhalb der Stift zur Auslösung des Hammers und hinten am Ende des Schachts der Auswerfer.

Auf dem Patronenlager Block, hinter dem Auswerfer und über der Laufmündung ist jeweils ein „Haken“ zu erkennen, in den die Visierschiene einhakt. Zusätzllich wird sie dann mit einem Querbolzen in den „Haken“ fixiert. Bei geschlossenem Verschluss wird der Querbolzen durch diesen verdeckt.

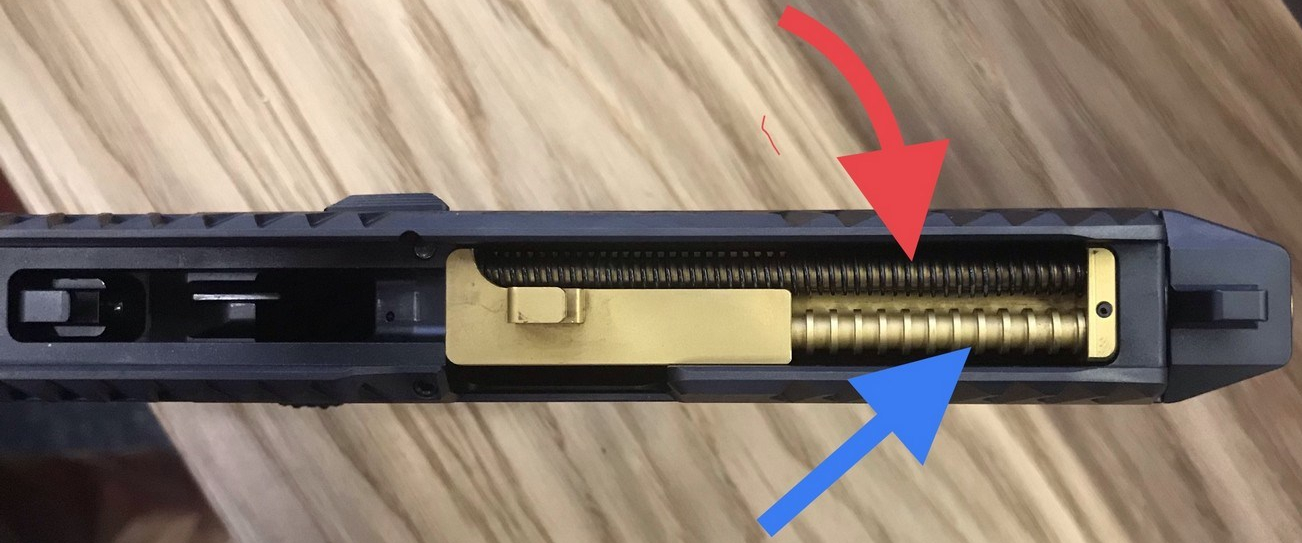

Kommen wir zum Abschluss des Beitrags zum spannendsten Teil der Pistole, dem Verschlusssystem. Zu sehen sind die Rückholfeder des Verschluss/Schlittens (rot) und der Gaskolben (blau).

laugo-arms-13

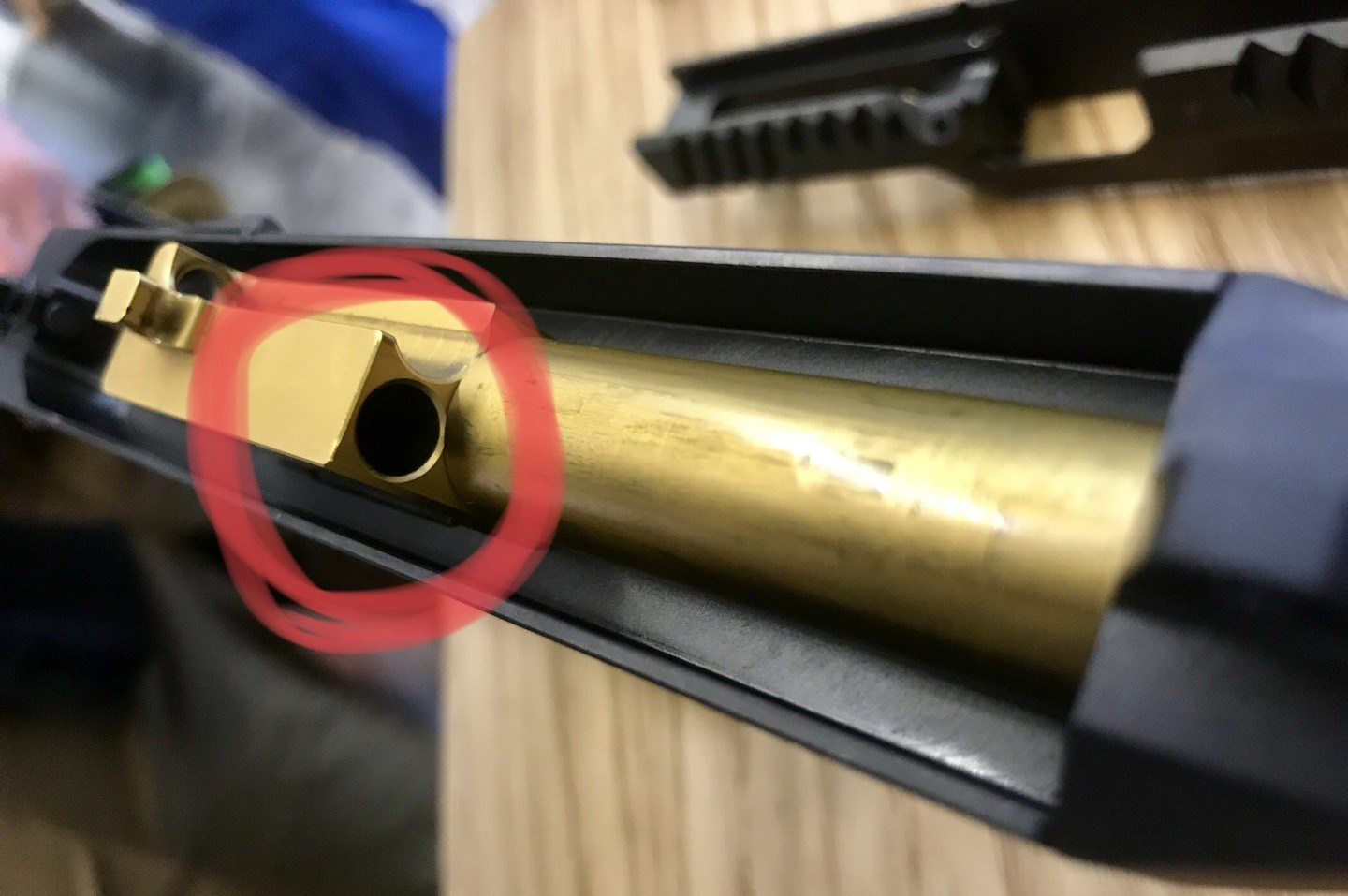

Der Gaskolben sitzt in einer Bohrung oberhalb des Laufes im Patronenlager Block, parallel zur Bohrung / Ausfräsung für die Federführungsstange und die Rückholfeder.


Damit kopiert die Laugo Arms Alien den Gasdruck-verzögerten Masseverschluss der Heckler und Koch P7, legt ihn auf die Oberseite des Laufes und ordnet Feder und Gaskolben horizontal an. Bei der H&K P7 sind beide vertikal zueinander angeordnet, die Feder umschließt den auch hier feststehenden Lauf, der Gaskolben sitzt unter dem Lauf.

Das Prinzip des Gasdruck-verzögerten Masseverschlusses nutzt Gasdruck aus dem Lauf, welcher mittels einer Bohrung direkt hinter dem Patronenlager in einen Gaszylinder geleitet und auf den Gaskolben drückt. Damit arbeitet der Gasdruck auf den Kolben entgegen dem Gasdruck auf den Hülsenboden der abgefeuerten Patrone und verhindert so, gemeinsam mit der Massenträgheit des Schlittens, eine vorzeitige Öffnung des Verschlusses bevor das Geschoss den Lauf verlassen hat.

nachfolgende Grafik zeigt das Wirkprinzip des Verschlusssystems:

laugo-arms-15
gemeinfrei via Wikipedia

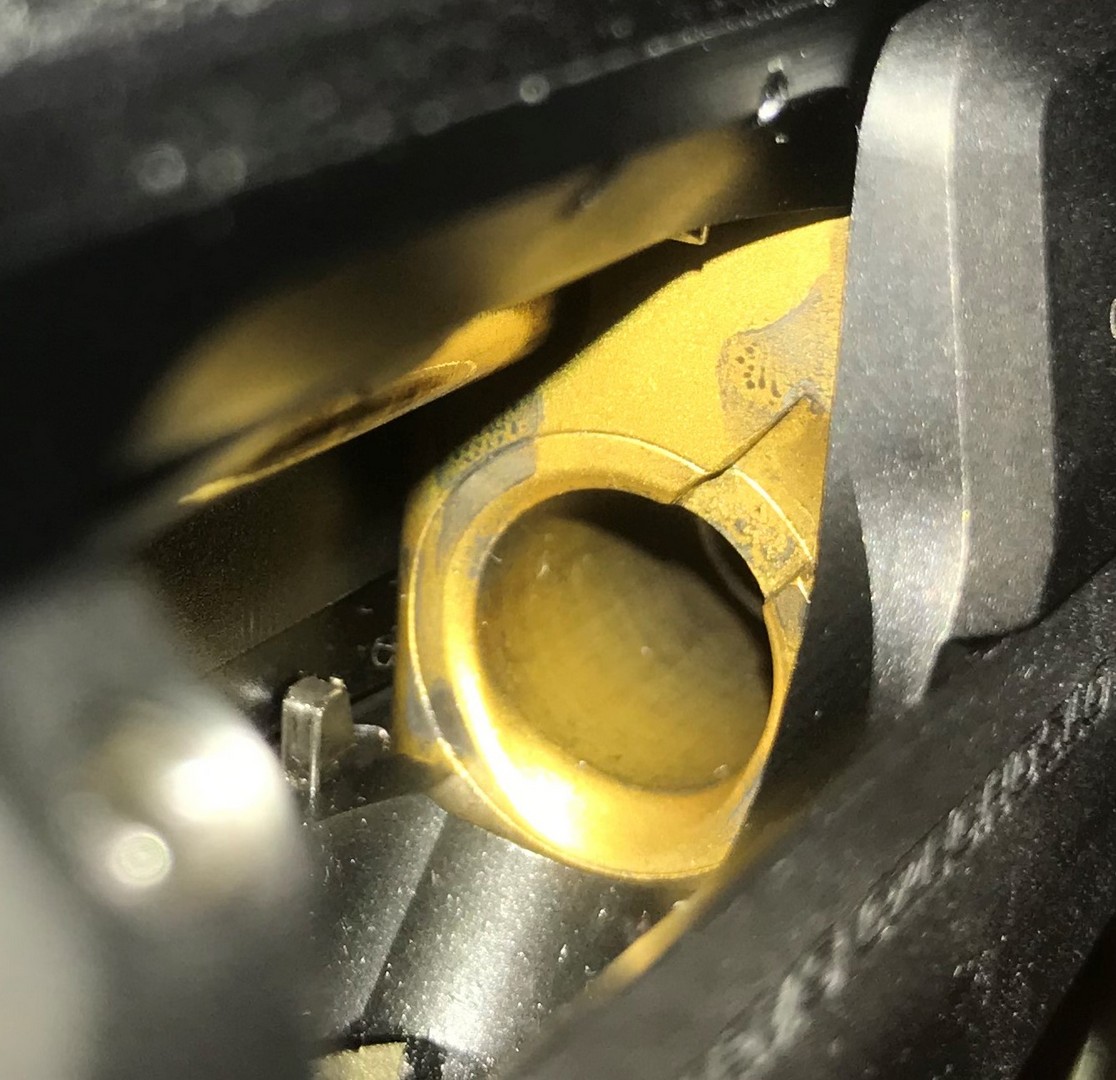

Ob die Laugo Arms Alien Pistole die gleichen Druckentlastungsrillen hat wie die H&K P7 oder auch die Rollenverschluss-Waffen des gleichen Herstellers hab ich leider nicht erfragt. Nachfolgendes Foto des Patronenlagers lässt zwar einen leichten Schatten längs des Lagers erkennen, das könnte aber auch eine Verschmutzung sein und sieht für mich nicht nach solchen Rillen aus.

laugo-arms-16

Insgesamt überzeugen Konzept, Handhabung und Qualität des Produkts, der Preis von 3.500€ für die nackte Kanone und 5.000€ für ein „package“ mit Picatinny Schiene als Austausch-Visierschiene und weiteres Zubehör sind schon knackig. Kaliber aktuell nur 9x19mm.

Probeschießen würde ich Sie trotzdem mal 😉
